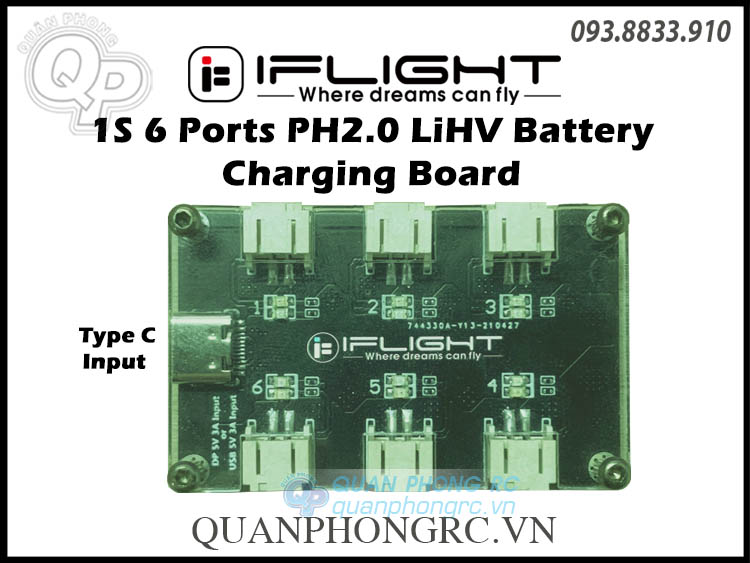

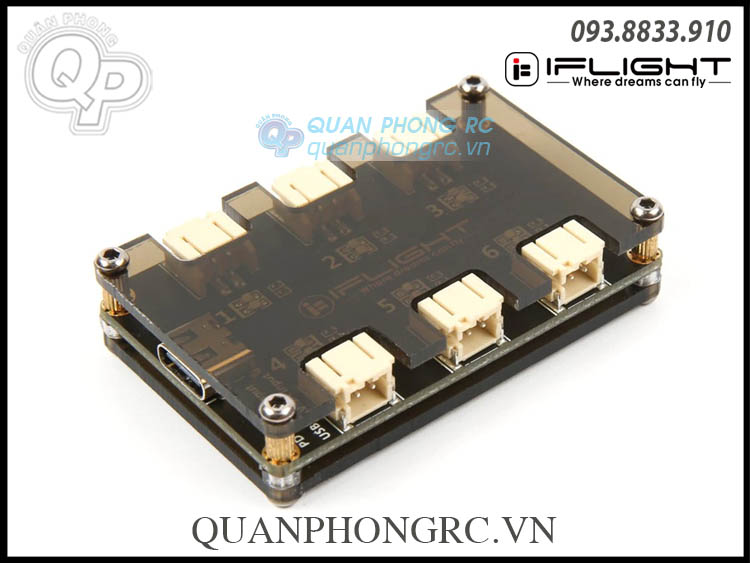

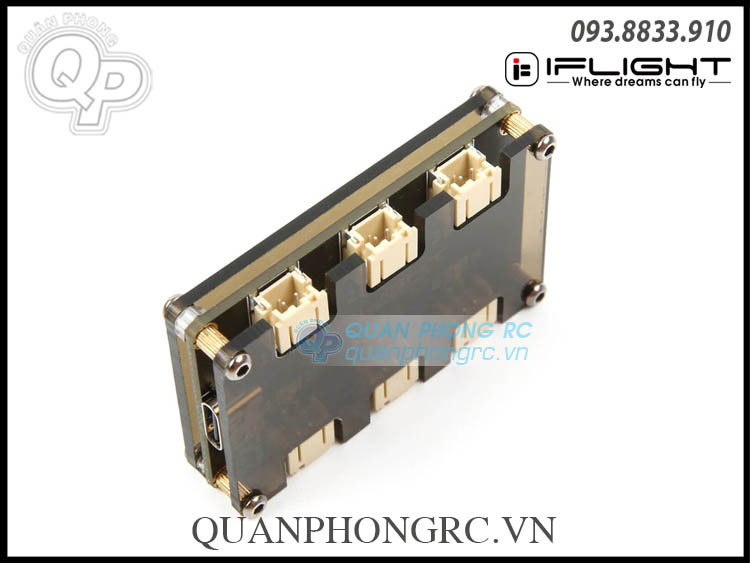

Vỉ Sạc iFlight 1S 6 Ports PH2.0 LiHV Battery Charging Board Type C Input

Vỉ Sạc iFlight 1S 6 Ports PH2.0 LiHV Battery Charging Board Type C Input

Hướng dẫn sử dụng:

- Khi sử dụng vỉ sạc này, hãy đảm bảo rằng công suất đầu ra của đầu sạc có thể đáp ứng được bộ sạc và sử dụng cáp dữ liệu chất lượng cao để đạt được hiệu suất tốt nhất.

- Loại pin mặc định của vỉ sạc là 1S LIHV 4.35V, dòng sạc 500mA kênh đơn, 6 kênh có thể hoạt động cùng lúc, mất khoảng 40 phút để sạc đầy 6 viên pin 1S 300mAh từ 3.5V đến 4.35V.

- Trước tiên, cấp nguồn cho bộ sạc, sau đó kết nối pin cần sạc. Cấm kết nối pin trước rồi mới cấp nguồn cho đầu sạc, nếu không đầu sạc có thể không cấp nguồn.

- Sau khi cấp nguồn cho bộ sạc, hãy kết nối pin cần sạc để bắt đầu sạc. Màu của đèn LED khi sạc là màu đỏ và màu của đèn LED đã sạc đầy là màu xanh lam. Sau khi được sạc đầy, nó sẽ tự động ngừng sạc.

- Hỗ trợ chức năng sạc nhỏ giọt bảo vệ pin. Khi điện áp xả quá mức của pin thấp hơn 2,5V, mức sạc mặc định là 0,05A đến khoảng 2,9V, và sau đó dòng điện 500mA được sử dụng để sạc đầy.

- Khi điện áp đầu vào thấp hơn 4,5V, đèn báo màu xanh lá cây ở mặt sau của bảng mạch sáng lên để chỉ ra rằng điện áp không đủ. (Có thể sạc bình thường, thời gian sạc có thể kéo dài thêm)

Hỗ trợ chức năng DIY:

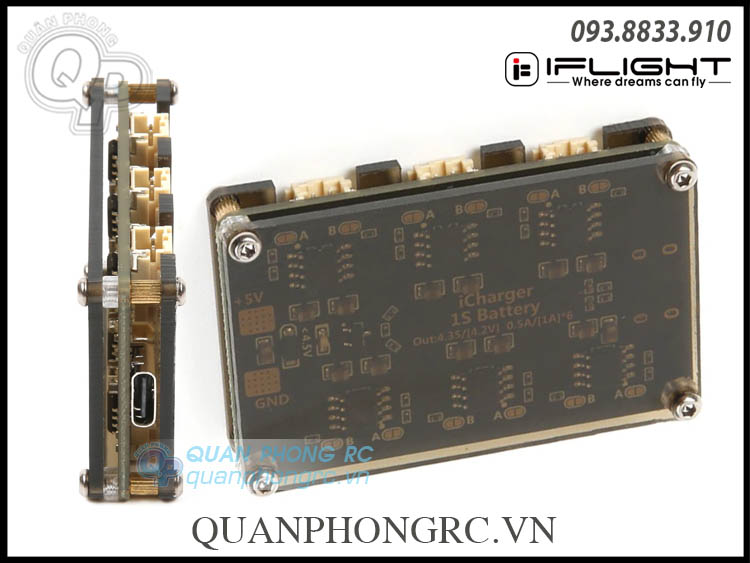

- Hỗ trợ điều chỉnh dòng sạc 1A, cần đoản mạch tấm đệm cổng A ở mặt sau. (Lưu ý: Cần có nguồn điện 5V bên ngoài ít nhất là 6A).

- Hỗ trợ sạc pin LIPO 4.2v, cần đấu đoản mạch cổng B trên bảng điều khiển phía sau.

Các thông số hiệu suất:

- Điện áp đầu vào: 4.5V-5.6V. Dưới 4,6V sẽ dẫn đến không đủ điện đầu vào và sạc chậm hơn.

- Điện áp đầu ra: mặc định 4.35V, tương ứng với pin LiHV 1S.

- Dòng ra: 500mA cho một kênh, 3A cho tổng số sáu kênh làm việc cùng một lúc.

Những điều cần lưu ý:

- Khi sạc, giữ thông gió tốt và tránh xa các vật dụng dễ cháy.

- Nghiêm cấm đầu vào điện áp trên 5,8V, điều này sẽ làm hỏng sản phẩm. Nên sử dụng nguồn 5V để có điện áp nguồn tốt nhất.

- Nghiêm cấm sử dụng pin trên 1S để sạc nối tiếp, sẽ gây ra hậu quả nghiêm trọng là chập mạch của pin.

- Chỉ có thể sạc pin 1S LiHV 4,35V hoặc LiPo 4,20V (yêu cầu đoản mạch cổng B). Không được sạc các loại pin khác bằng dây khác.

Charger usage and operation instructions:

- When using this charger, please ensure that the output power of the charging head can meet the charger, and use a high-quality data cable to achieve the best performance.

- The default battery type of the charger is 1S LIHV 4.35V, single channel 500mA charging current, 6 channels can work at the same time, it takes about 40 minutes to charge 6 1S 300mAh batteries from 3.5V to 4.35V fully charged.

- Supply power to the charger first, and then connect the battery to be charged. It is forbidden to connect the battery first and then supply power to the charger, otherwise the charging head may not supply power.

- After supplying power to the charger, connect the battery that needs to be charged to start charging. The color of the LED in charging is red, and the color of the fully charged LED is blue. After fully charged, it will automatically stop charging.

- Supports the battery protection trickle charging function. When the battery over-discharge voltage is lower than 2.5V, the default charge is 0.05A to about 2.9V, and then 500mA current is used to charge to full power.

- When the input voltage is lower than 4.5V, the green indicator light on the back of the circuit board lights up to indicate that the voltage is insufficient. (Can be charged normally, the charging time may be extended)

Support DIY function:

- Support to adjust 1A current charging, need to short-circuit the A port pad on the rear panel. (Note: An external 5V power supply of at least 6A is required).

- Support charging 4.2v LIPO lithium battery, need to short-circuit the B port jumper on the rear panel.

Performance parameters:

- Input voltage: 4.5V-5.6V. Below 4.6V will result in insufficient input power and slower charging.

- Output voltage: default 4.35V, corresponding to 1S LIHV battery.

- Output current: 500mA for a single channel, 3A for a total of six channels working at the same time.

Precautions:

- When charging, keep good ventilation and keep away from flammable items.

- It is strictly forbidden to input a voltage above 5.8V, which will damage the product. It is recommended to use 5V for the best power supply voltage.

- It is strictly forbidden to use the battery of more than 1S to be charged in series, which will cause serious consequences of short circuit of the battery.

- It can only charge 1S LIHV 4.35V or LIPO 4.20V (requires shorting the B pad) batteries. It is forbidden to charge other types of batteries with other strings.
