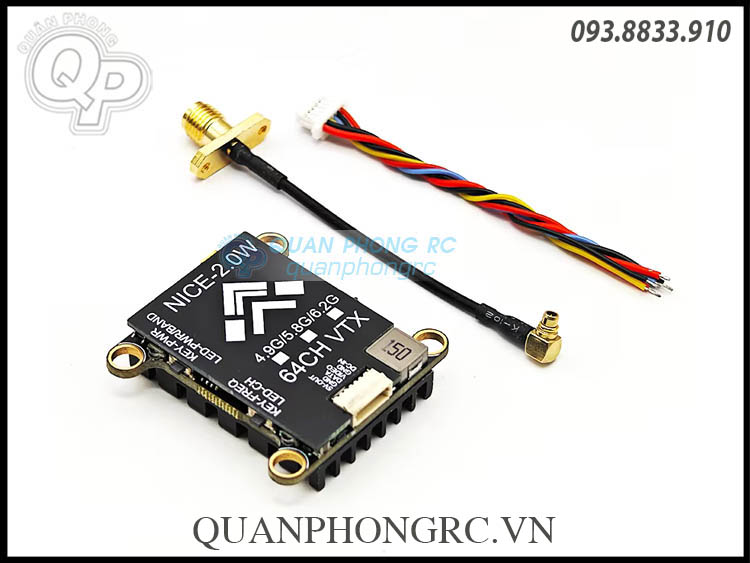

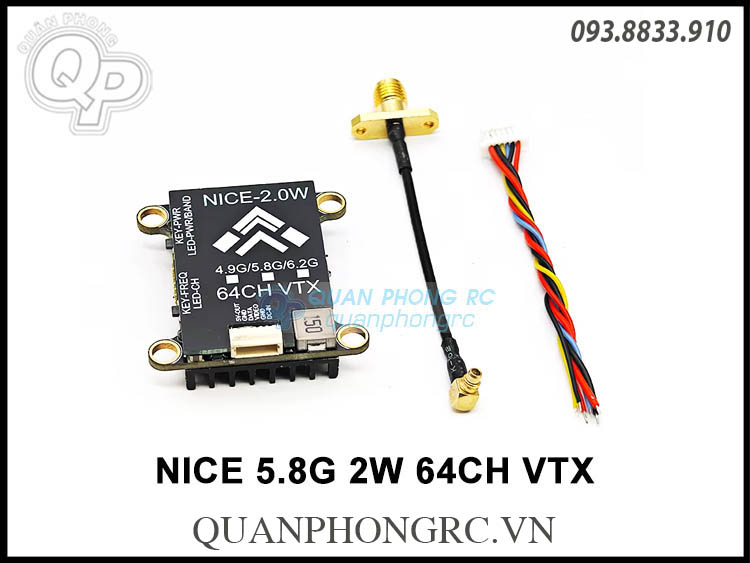

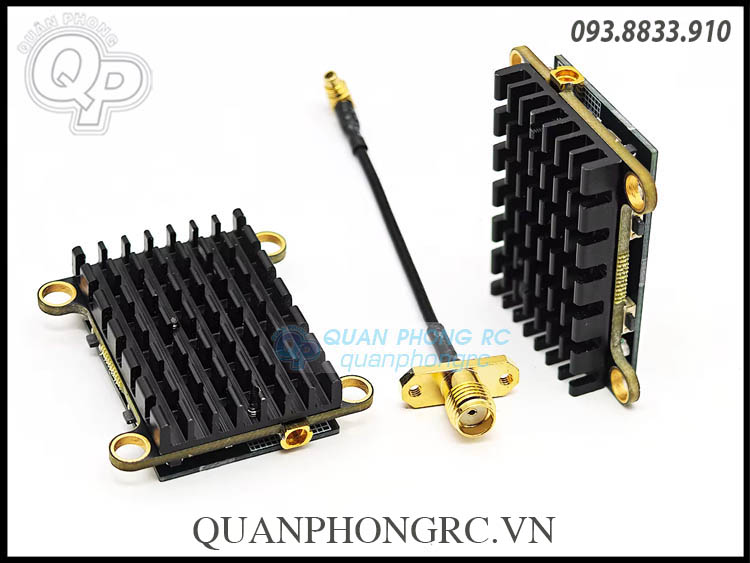

VTX NICE 5.8G 2W 64CH Video Transmitter

VTX JHEMCU 40CH 5.8G 2.5W Video Transmitter

 VTX Table: nice_2w.rar

Hãy chắc chắn kết nối ăng-ten trước khi bật nguồn, nếu không nó sẽ bị cháy!!!!

1. Thông số cơ bản:

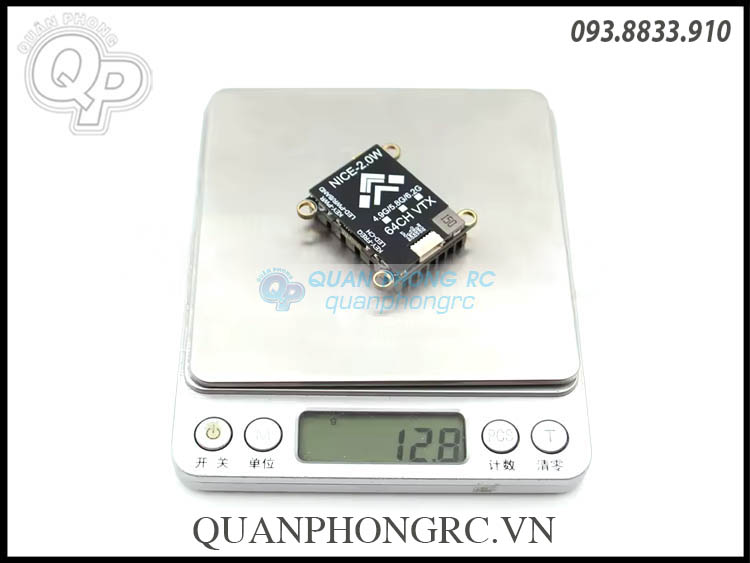

- Trọng lượng: 13,5g (không có ăng-ten)
- Kích thước (D*R*C): 36*36*10mm. Khoảng cách lỗ cố định 30,5*30,5mm.
- Điện áp hoạt động: DC7V-36V (2 giây-8 giây)
- Dòng điện hoạt động: 600MA ± 100MA trong vỏ 12v
- Công suất tiêu thụ tối đa: 7W
- Công suất truyền RF: lớn hơn 33dbm (2,0 watt)
- 64 kênh làm việc, cài đặt có thể chọn bằng nút nhấn
- 4 mức công suất, cài đặt có thể chọn bằng nút nhấn
- Bộ truyền video 5,8 GHz (tương thích với PAL và NTSC) Cấu trúc nhỏ gọn, kích thước nhỏ, công suất truyền cao
- Sử dụng mạch tích hợp quy mô lớn và các thành phần cấp ô tô, độ tin cậy cao
Vòng khóa pha tần số tích hợp, bức xạ hài thấp, độ tin cậy cao, ổn định sử dụng mạch vòng khóa pha kỹ thuật số, không có hiện tượng trôi nhiệt độ.
- Hỗ trợ tham số điều chỉnh OSD giao thức TBS.

2. Cách sử dụng nút kênh nguồn

3. Định nghĩa giao diện
1, Đường màu đỏ dày DC-IN Đầu vào dương của nguồn điện truyền đồ họa, hỗ trợ phạm vi 7-36v.
2, Đường đen dày GND Nguồn điện âm đầu vào để truyền đồ họa.
3, Đường vàng VIDEO tín hiệu video analog đầu vào
4, Đường trắng DATA osd điều chỉnh tham số truyền dữ liệu, hỗ trợ giao thức smartaudio
5, Đường đen mỏng GND đầu ra truyền đồ họa cực âm
6, Đường đỏ mỏng 5V-OUT hình ảnh chuyển ra cực dương, dòng điện đầu ra tối đa 350MA. Lưu ý: kết nối với camera điện áp rộng tương tự 5-12 như vậy, có thể không đủ điện áp cung cấp điện cho camera, không có hình ảnh.

-----------------------------------------------------------------------------------------------------

Please be sure to connect the antenna before powering on, otherwise it will burn out!!!!

1.Basic Parameters:
-Weight:13.5g(without antenna)

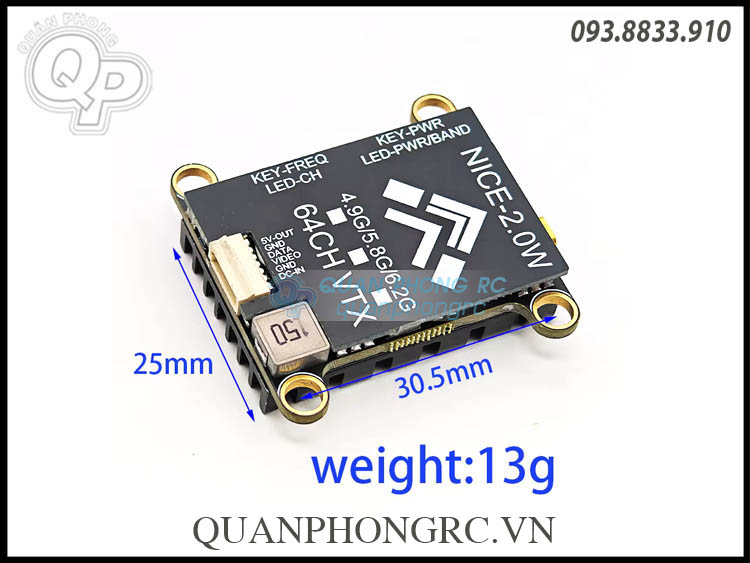

-Size(L*W*T):36*36*10mm. fixing hole 30.5*30.5mm spacing.
-Operating voltage:DC7V-36V(2s-8s)
-Operating current:600MA±100MA under 12v case
-Maximum power consumption: 7W
-RF transmit power: greater than 33dbm (2.0 watts)
-64 working channels, push-button selectable settings
-4 power levels, push-button selectable settings
-5.8GHz video transmission transmitter (compatible with PAL and NTSC) Compact structure, small size, high transmission power
-Using large-scale integrated circuits and automotive-grade components, high reliability
Built-in frequency phase-locked loop, low harmonic radiation, high reliability, stability using digital phase-locked loop circuit, no temperature drift phenomenon.
-Support TBS protocol osd tuning parameter.

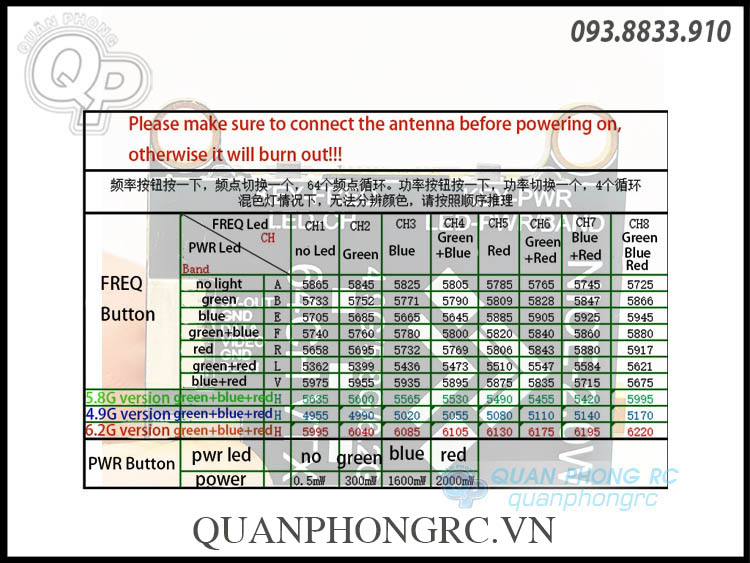

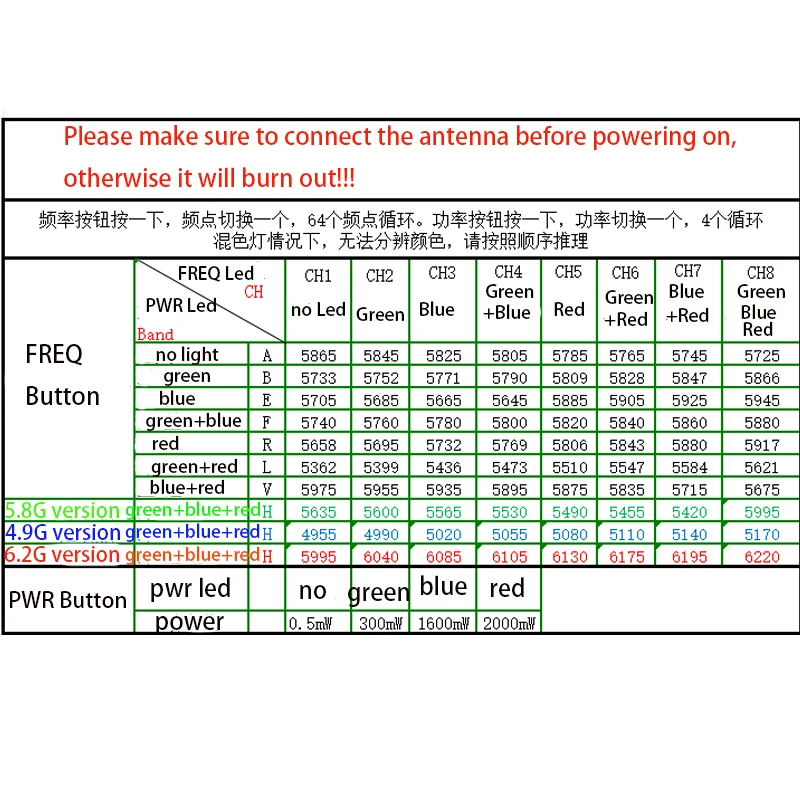

2.How to use the power channel button

3.Interface Definition
1,Red thick line DC-IN Positive input of graphic transmission power supply, support range 7-36v.
2,Black thick line GND Negative power input for graphic transmission.
3, yellow VIDEO analog video signal input
4,White DATA osd adjust parameter communication data line, support protocol smartaudio
5, black thin line GND graphic transmission output negative pole
6, red thin line 5V-OUT figure transfer out positive pole, maximum output current 350MA. note: connected to a similar 5-12 such wide voltage camera, may be insufficient camera power supply voltage, no image.
