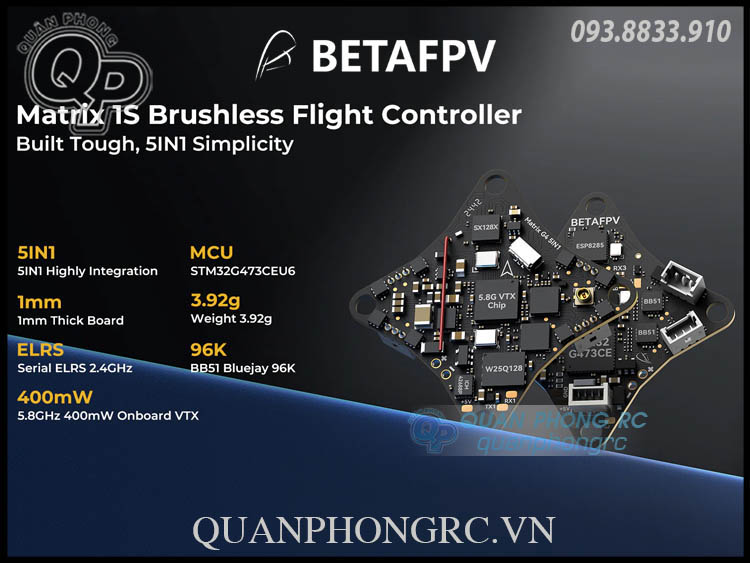

   Bộ điều khiển bay không có chổi than Matrix 1S là giải pháp tích hợp cao, được thiết kế dành cho người mới bắt đầu và những người đam mê FPV. Bo mạch dày 1mm bền bỉ này đảm bảo độ bền trong quá trình tập luyện cường độ cao, đồng thời các đầu nối động cơ tích hợp sẵn giúp việc lắp đặt trở nên đơn giản, không cần hàn. Được nâng cấp với bộ vi xử lý G473, nó cung cấp hiệu suất tăng 55% so với F411, cho phép điều khiển chính xác hơn trong các pha đua và bay tự do. Hơn nữa, bộ truyền hình 5.8GHz 400mW cao cấp đảm bảo truyền tải video ổn định và chất lượng cao.

CHÚ Ý:

   Bộ điều khiển bay không có chổi than Matrix 1S được chế tạo dành cho người mới và phi công giải trí, với độ bền được nâng cao nhờ bo mạch dày hơn và không cần hàn – lý tưởng cho người dùng ở cấp độ nhập môn. Do đó, nó có trọng lượng hơi nặng hơn so với phiên bản Air Brushless Flight Controller 5IN1. Đối với các phi công FPV nâng cao tìm kiếm trải nghiệm phản hồi nhanh và hướng về đua, phiên bản Air Brushless FC 5IN1 được khuyến nghị cao. Cả hai phiên bản Matrix 1S Brushless FC và Air Brushless FC 5IN1 đã trải qua các thử nghiệm nghiêm ngặt và đáp ứng tiêu chuẩn cấp thi đấu.

   Công suất VTX: Công suất VTX càng cao thì tiêu thụ năng lượng càng lớn và phát sinh nhiệt nhiều hơn, làm giảm thời gian bay. Để đạt thời gian bay tốt hơn trong các điều kiện bay trong nhà, hãy sử dụng công suất 25~100mW.

   Ăng-ten VTX: Hãy kết nối và lắp đặt ăng-ten truyền hình ảnh trước khi bật nguồn cho bộ điều khiển. Ngoài ra, có thể cài đặt công suất truyền là 0 để tránh cháy.

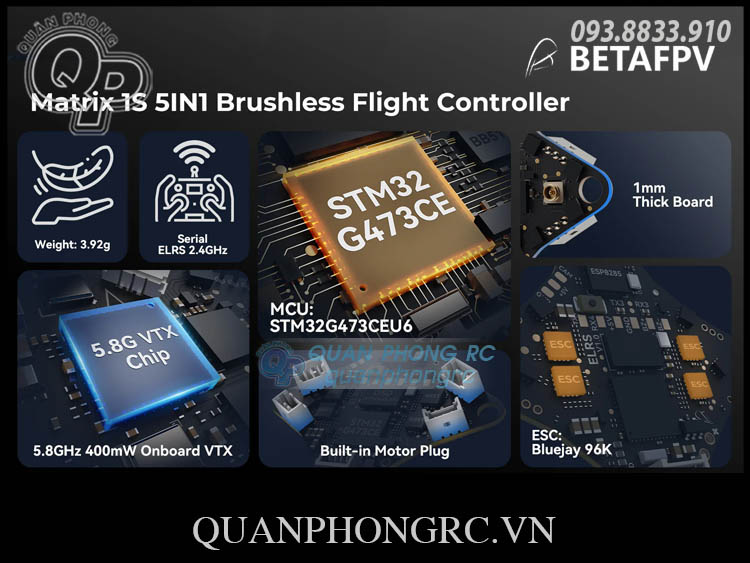

Các Ưu điểm Nổi bật

• Bền Bỉ: Bộ điều khiển bay không có chổi Matrix 1S được trang bị bo mạch dày 1.0mm. Mặc dù trọng lượng hơi cao, thiết kế này tăng cường độ bền cho quá trình tập luyện hàng ngày. Đối với phi công nâng cao, phiên bản Air Brushless FC 5IN1 cung cấp một giải pháp nhẹ hơn.
• Lắp Đặt Đơn Giản: Matrix 1S Brushless FC là bộ điều khiển bay tích hợp hoàn chỉnh với FC+VTX+OSD+ESC+RX, cộng với các đầu nối động cơ tiêu chuẩn, giúp việc thiết lập và bảo trì trở nên vô cùng dễ dàng. Thiết kế này lý tưởng cho người mới bắt đầu FPV, không cần hàn và đảm bảo quá trình lắp đặt mượt mà.
• Hiệu Suất Nâng Cấp: Được trang bị bộ vi xử lý G473, Matrix 1S Brushless FC đạt mức tăng tốc xử lý 55% so với F411, mang lại phản hồi nhanh chóng cho các pha đua và bay tự do phức tạp.
• Truyền Hình Ảnh Cao Cấp: Được trang bị bộ truyền hình 5.8GHz chất lượng cao hỗ trợ công suất lên đến 400mW, Matrix 1S đảm bảo truyền tải ổn định và chính xác cho cả bay hàng ngày và đua thi đấu.

Thông Số Kỹ Thuật

Bộ điều khiển (FC)

• MCU: STM32G473CEU6
• Cảm biến con quay (Gyro): ICM42688P
• Bộ nhớ Blackbox: 16MB
• Cảm biến: Đo điện áp & dòng điện
• BEC: 5V, tối đa 3A
• UART: UART 1, UART 2 (cho VTX), UART 3 (cho RX), UART 4
• OSD BetaFlight: AT7456E
• ESC: 5A liên tục
• RX: Serial ELRS 2.4GHz (V3.4.3)
• VTX: 5.8GHz, 48 kênh, tối đa 400mW
• Firmware FC: Betaflight_4.5.0_BETAFPVG473
• Cổng USB: SH1.0-4Pin
• Đầu nối động cơ: JST1.25
• Đầu nối pin: BT2.0
• Kích thước lỗ gắn: 26mm x 26mm

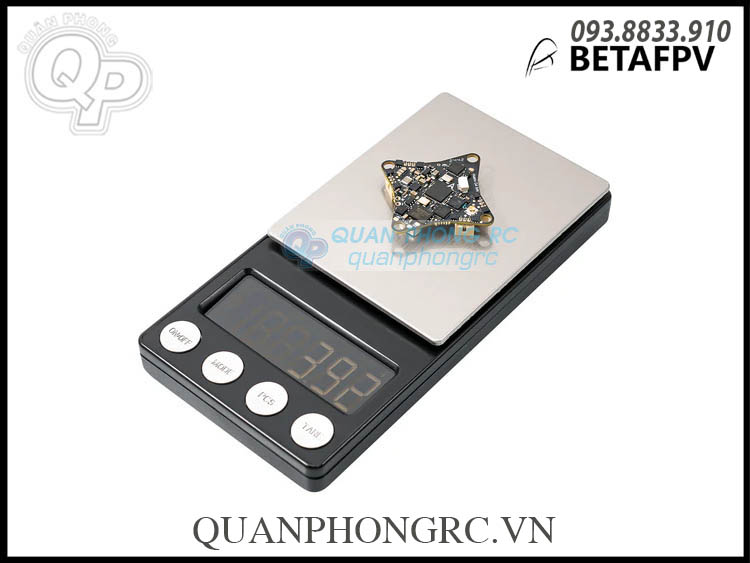

• Trọng lượng: 3.92±0.1g

ESC

• Nguồn đầu vào: Chỉ dành cho 1S
• Dòng điện: 5A liên tục, 8A đỉnh
• Firmware ESC: A_X_5_96KHz_V0.19.hex cho firmware BB51 Bluejay
• Giao thức tín hiệu số: DShot300, DShot600

VTX

• Công suất đầu ra: 25/100/200/400/PIT
• Tần số: 5.8GHz, 48 kênh, kèm Raceband: 5658~5917MHz
• Chọn kênh (Channel SEL): SmartAudio2.0
• Loại điều chế: FM
• Điều khiển tần số: PLL
• Hài âm tối đa: -50dBm
• Độ ổn định tần số: ±100KHz (điển hình)
• Độ chính xác tần số: ±200KHz (điển hình)
• Sai số tần số kênh: ±1.5dB
• Cổng ăng-ten: 50 Ω
• Nhiệt độ hoạt động: -10℃ đến +80℃

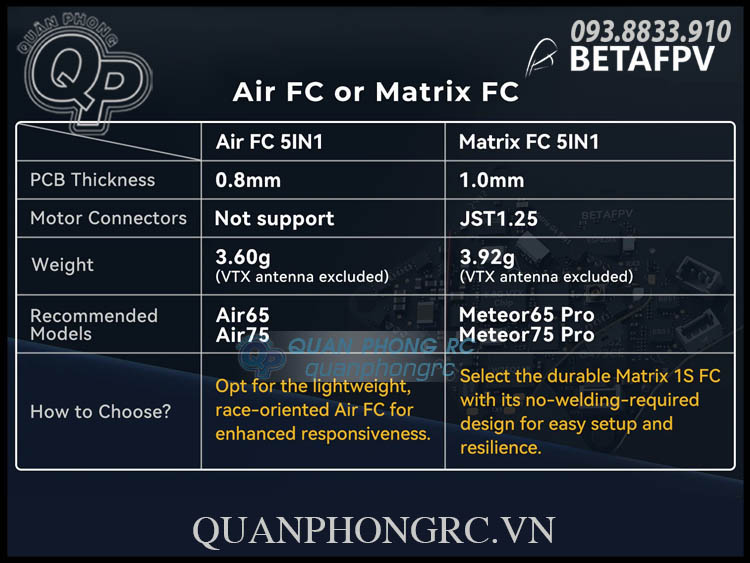

So sánh giữa Matrix 1S, F4 1S 5A AIO và Air 5IN1

Bộ điều khiển bay không có chổi Matrix 1S được thiết kế hướng đến người mới, với độ bền và hiệu suất được cải thiện so với bộ điều khiển F4 1S 5A AIO ban đầu. Với bo mạch dày 1mm, Matrix 1S mạnh mẽ hơn bo mạch dày 0.8mm của F4 1S 5A AIO, và các đầu nối động cơ tích hợp sẵn giúp việc lắp đặt trở nên đơn giản, không cần hàn. Với bộ vi xử lý G473 tiên tiến và cấu hình 5IN1, bao gồm cả VTX 5.8GHz 400mW, Matrix 1S là lựa chọn tốt hơn cho người mới bắt đầu. Đối với các phi công nâng cao tìm kiếm trải nghiệm bay cực nhẹ và tập trung vào đua, phiên bản Air Brushless FC 5IN1 là lựa chọn tối ưu.

Meteor75 Pro – Sức Mạnh Mới với Matrix 1S Brushless FC

Bắt đầu từ ngày 20/11, Meteor75 Pro sẽ được nâng cấp với Matrix 1S Brushless FC. Sự cải tiến này bao gồm bo mạch dày 1mm bền bỉ, bộ vi xử lý G473 tốc độ cao với tăng 55% sức mạnh xử lý, và bộ truyền hình 5.8GHz 400mW tích hợp. Các đầu nối động cơ tích hợp giúp việc lắp đặt trở nên dễ dàng, thân thiện với người mới. Những cải tiến này mang lại độ bền và hiệu suất vượt trội, giúp Meteor75 Pro tỏa sáng cả trong đua FPV trong nhà lẫn ngoài trời và bay tự do.

Serial ELRS 2.4G RX

Serial ELRS 2.4G RX sử dụng giao thức serial Crossfire (CRSF protocol) để giao tiếp giữa bộ thu và bo mạch điều khiển bay. Do đó, Serial ELRS 2.4G RX có thể được nâng cấp lên ELRS V3.0 mà không cần flash firmware của bộ điều khiển bay Betaflight. Để vào trạng thái binding, hãy thực hiện các bước sau:

• Bật/tắt nguồn ba lần liên tiếp.
• Cắm và rút bo mạch điều khiển ba lần;
• Đảm bảo đèn LED RX nháy đôi nhanh, báo hiệu bộ thu đang ở chế độ binding;
• Đảm bảo module RF TX hoặc bộ phát radio vào trạng thái binding, gửi ra xung binding;
• Nếu đèn LED trên bộ thu sáng ổn định, thì quá trình binding đã hoàn tất.

Serial ELRS 2.4G RX có thể được cập nhật qua Wi-Fi hoặc Betaflight serial passthrough. Dưới đây là cách cập nhật firmware cho Serial ELRS 2.4G RX qua passthrough:

• Cắm FC vào máy tính của bạn, kết nối với ExpressLRS Configurator thay vì Betaflight Configurator;
• Chọn mục tiêu "BETAFPV 2.4GHz AIO RX";
• Flash firmware bằng tùy chọn BetaflightPassthrough trong ExpressLRS Configurator.

Firmware Betaflight và CLI

Các nhà phát triển chính thức của Betaflight khuyến nghị sử dụng phiên bản cảm biến con quay 42688, và nhiều vấn đề với ICM42688 đã được khắc phục trong phiên bản 4.5.0. Vui lòng tìm hiểu thêm từ phiên bản 4.5.0.

• FC firmware: Betaflight_4.5.0_BETAFPVG473, Download the firmware and CLI dump file

• Reference link: https://github.com/betaflight/betaflight/releases/tag/4.5.0


Firmware ESC Bluejay

Với giải pháp ESC BB51, Matrix 1S Brushless FC dựa trên firmware A_X_5_96KHz_V0.19.hex dành cho phần cứng BB51 Bluejay. Nó hỗ trợ DShot300, DShot600, và thậm chí có khả năng lọc RPM trong Betaflight, cung cấp các tần số PWM cố định 24KHz, 48KHz, và 96KHz cùng với các tùy chọn và giai điệu khởi động tùy chỉnh.

CHÚ Ý:
KHÔNG flash firmware với khoảng cách ngắn hơn, nếu không có khả năng bị kẹt và hư hỏng bộ điều khiển bay.

• ESC-Configurator: https://preview.esc-configurator.com/

• Download BLHeliSuite16714903

• Download the Bluejay ESC firmware. Please choose A_X_5_96KHz_V0.19.hex


Hướng Dẫn Sử Dụng Cổng Serial, RX và VTX Tích Hợp

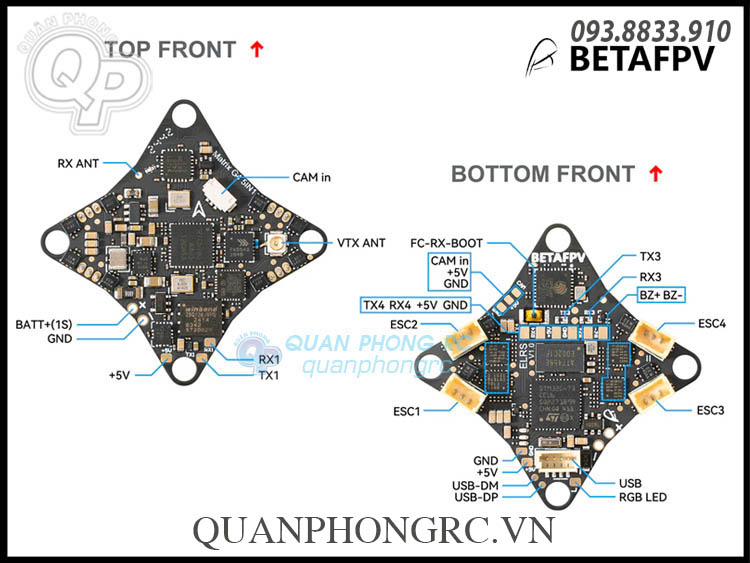

Lưu ý rằng theo mặc định, UART2 được kết nối với VTX và UART3 được kết nối với RX. Để giải phóng UART3, vui lòng tháo bỏ điện trở liên quan. Ngoài ra, FC này còn dự trữ 2 cổng serial đầy đủ tính năng có thể sử dụng cho bộ thu CRSF/SBUS ngoài, GPS, HD VTX, hoặc các thiết bị serial khác. Bạn có thể tham khảo hình ảnh dưới đây.

Phụ Kiện Được Khuyến Nghị

• Drone: Meteor65 Pro, Meteor75 Pro
• Khung máy bay: Meteor65 Pro, Meteor75 Pro
• Động cơ: 0702/0702SE, 0802/0802SE, 1102

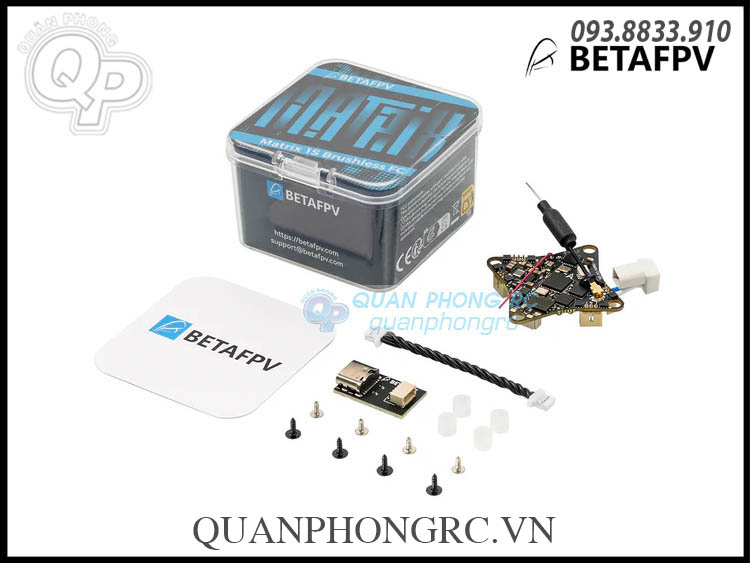

Hộp Sản Phẩm Bao Gồm

• 1 x Matrix 1S Brushless Flight Controller
• 1 x Bộ chuyển đổi Type-C sang SH1.0
• 1 x Cáp chuyển đổi SH1.0-4Pin
• 4 x Vít tự cắt M1.2 x 4
• 4 x Vít tự cắt M1.4 x 4
• 4 x Bóng giảm chấn
