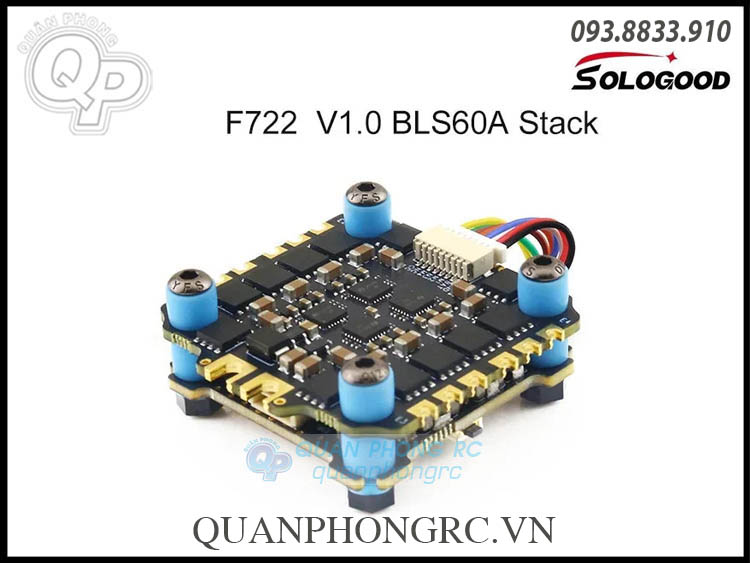

Mạch Tháp SoloGood F722 FC BLHELI_S 60A 4in1 ESC 2-6S 30.5x30.5 Stack

Mạch Tháp SoloGood F722 FC BLHELI_S 60A 4in1 ESC 2-6S 30.5x30.5 Stack

Mô tả sản phẩm

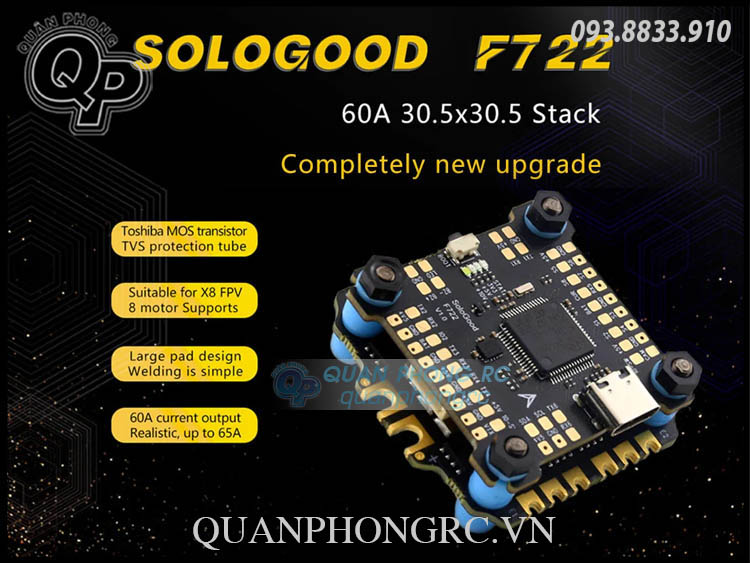

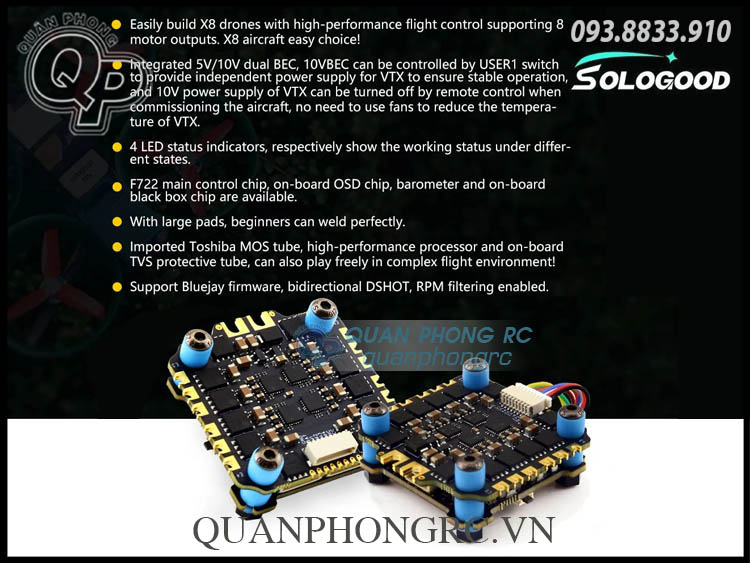

Sologood F722 Stack – Bộ điều khiển bay & ESC 4in1

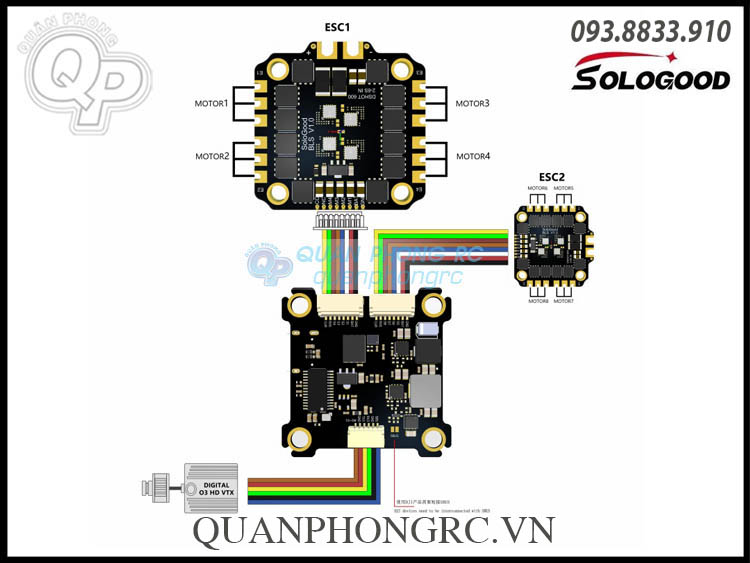

• Hỗ trợ tới 8 đầu ra động cơ, dễ dàng lắp đặt cho drone dạng X8.

• Tích hợp BEC kép 5V/10V, đảm bảo hoạt động ổn định.

• Bốn đèn LED hiển thị trạng thái, phản ánh hoạt động của hệ thống ở các chế độ khác nhau.

• Mặc dù kích thước nhỏ, nhưng bo mạch điều khiển bay (FC) được trang bị đầy đủ 5 thành phần chính: chip điều khiển chính F722, chip OSD, cảm biến áp suất (barometer), và chip blackbox tích hợp sẵn.

• Thiết kế pad hàn lớn, giữ khoảng cách với linh kiện – phù hợp cho người mới bắt đầu, dễ hàn nối.

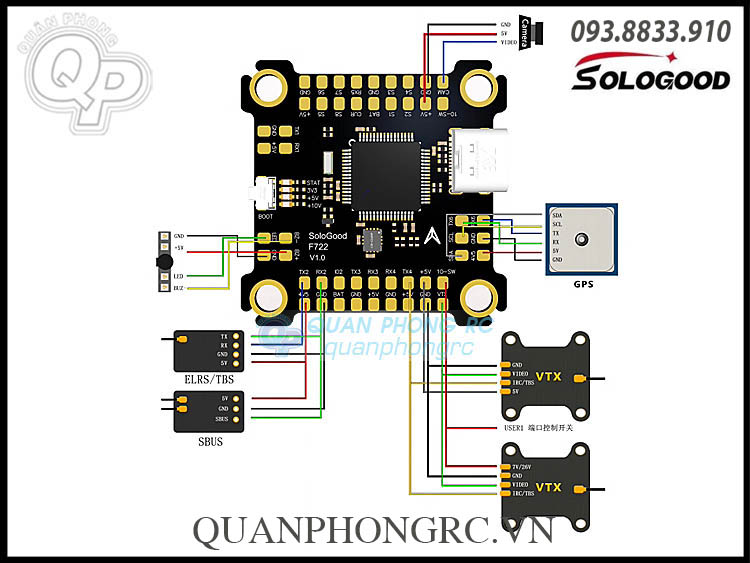

Thông số kỹ thuật của Flight Controller (FC)

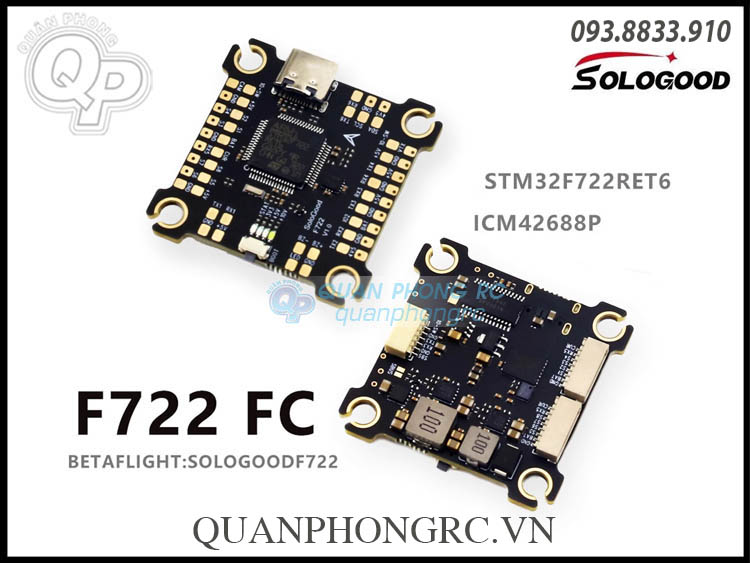

• Chip điều khiển chính: STM32F722RET6

• Con quay hồi chuyển: ICM42688P

• Cảm biến áp suất: Có hỗ trợ (SPl06)

• OSD: Hỗ trợ (AT7456E)

• BEC: 10V/2A, 5V/2A

• Cổng UART: 6

• Black box: Tích hợp (bộ nhớ flash 16MB)

• Số động cơ hỗ trợ: M1–M8

• Firmware: BETAFLIGHT – SOLOGOODF722

• Điện áp đầu vào: Pin lithium 3–6S (11–30V tối đa)

• Điện áp đầu ra: VBAT

• Lỗ lắp đặt: 30.5 x 30.5mm (đường kính lỗ 4mm)

• Kích thước FC: 38.5 x 38.5mm

• Trọng lượng: 8.1g

• Đèn LED trạng thái:

  • Xanh dương: Trạng thái gyroscope

  • Xanh lá: Báo hiệu 3V3

  • Đỏ: Báo hiệu BEC 5V

  • Trắng: Báo hiệu BEC 10V

• Hỗ trợ DJI/Vista: Có (cổng 6pin)

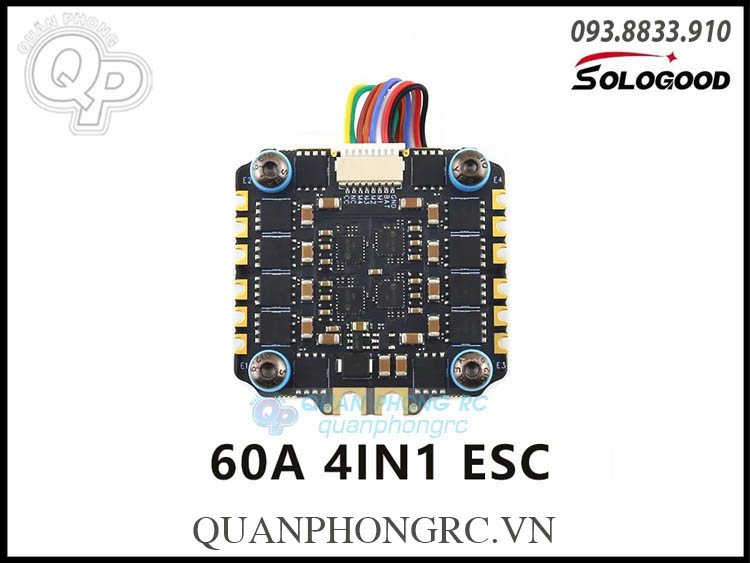

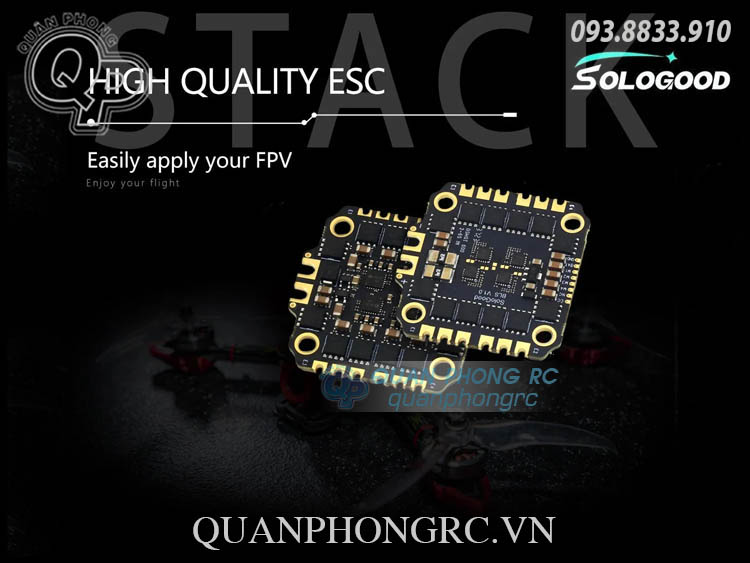

Thông số kỹ thuật ESC 4in1 – Sologood BLS60A

• Firmware: BLHELI-S: J-H-30-16.7

• Dòng điện liên tục: 60A

• Dòng điện tối đa: 65A

• Giao thức điều khiển động cơ: DSHOT300/600

• Điện áp đầu vào: 3–6S LiPo

• Galvanometer (đo dòng): Có

• Bảo vệ bằng diode TVS: Có

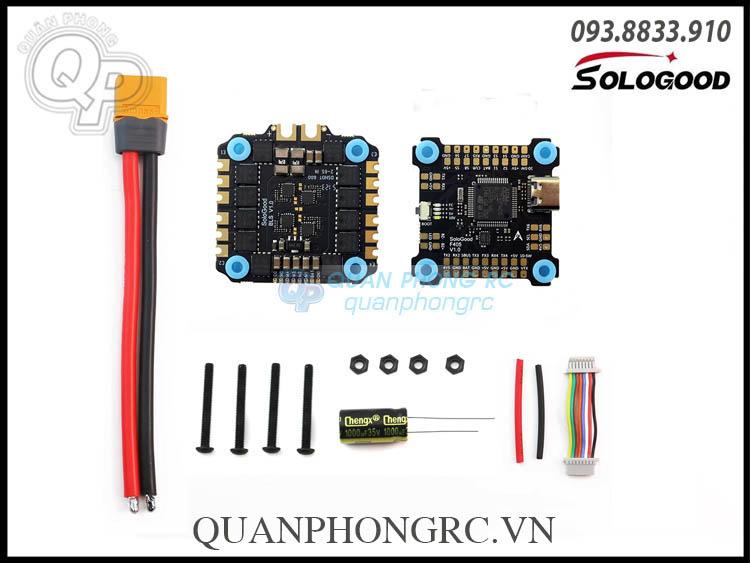

• Tụ điện ngoài: Tụ điện điện phân tần số cao 1000uF (điện trở thấp – đi kèm trong hộp)

• Lỗ lắp đặt: 30.5 x 30.5mm (đường kính 4mm)

• Kích thước: 41.5 x 42mm

• Trọng lượng: 15g

----------------------------------------------------------------------------------------------------------------

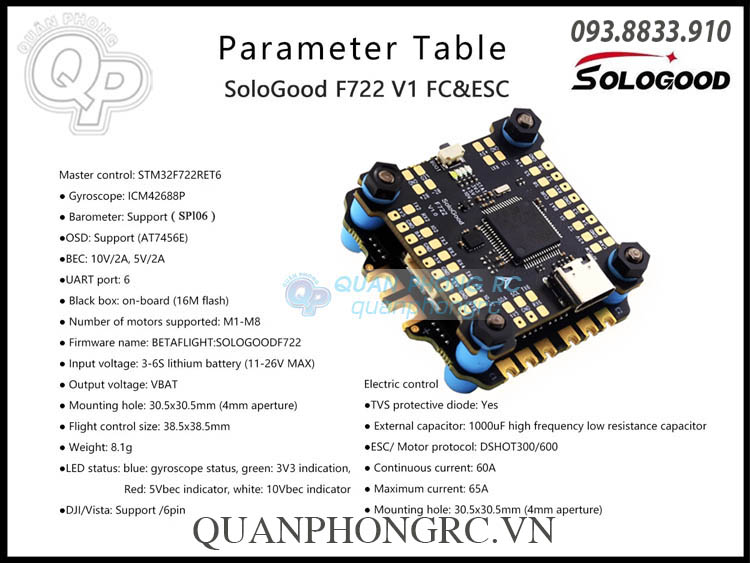

FC Specifications

Main control: STM32F722RET6

Gyroscope: ICM42688P

Barometer: Support ( SPl06 )

OSD: Support (AT7456E)

BEC: 10V/2A, 5V/2A

UART port: 6

Black box: onboard (16M flash memory)

Number of supported motors: M1-M8

Firmware name: BETAFLIGHT: SOLOGOODF722

Input voltage: 3-6S lithium battery (11-30V MAX)

Output voltage: VBAT

Installation hole: 30.5x30.5mm (4mm aperture)

Flight control size: 38.5x38.5mm

Weight: 8.1 grams

LED status: blue: gyroscope status, green: 3V3 indication, red: 5Vbec indication, white: 10Vbec indication

DJI/Vista: Support/6pin

Electric regulation

TVS protective diode: Yes

External capacitor: 1000uF high-frequency low resistance capacitor (included in the packaging)

ESC/Motor Protocol: DSHOT300/600

Continuous current: 60A

Maximum current :65A

Installation hole: 30.5x30.5mm (4mm aperture)

Sologood BLS60A 4in1 ESC SPEC:

Firmware: BLHELI-S: J-H-30-16.7

Continuous current 60A

Maximum current 65A

Electric dispatch protocol support: DSHOT300/600

Input voltage: 3-6s

Galvanometer: Yes

TVS diode protection: Yes

External capacitor: 1000UF high-frequency electrolytic capacitor

Installation hole position 30.5x30.5mm (4mm hole)

Size: 41.5mm X42mm

Weight: 15g
