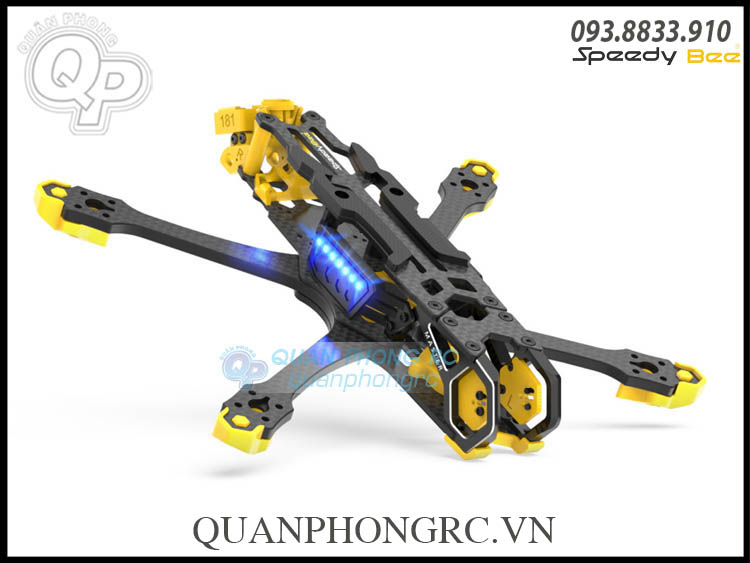

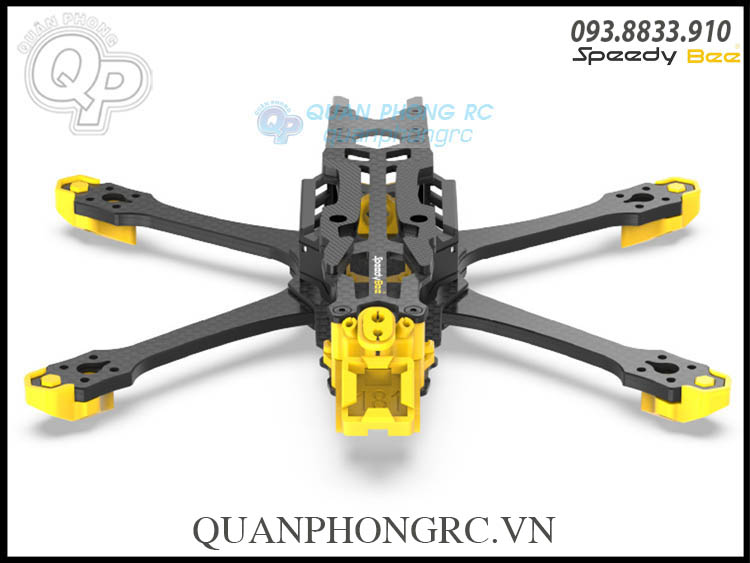

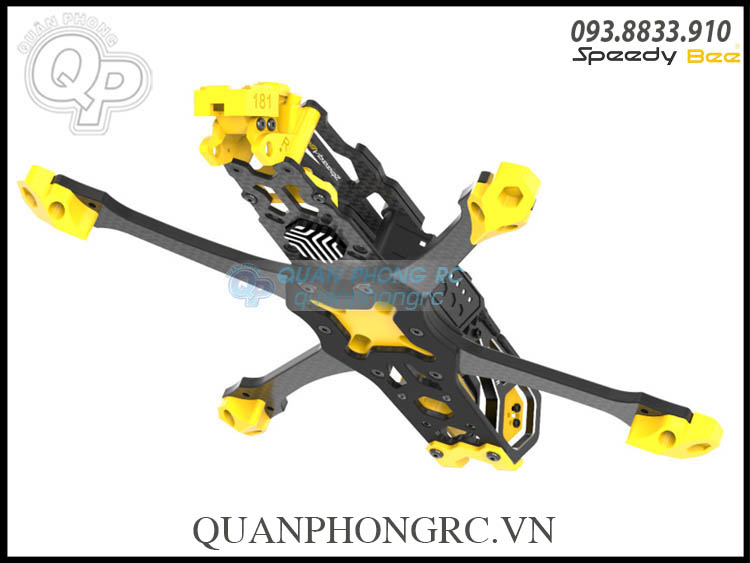

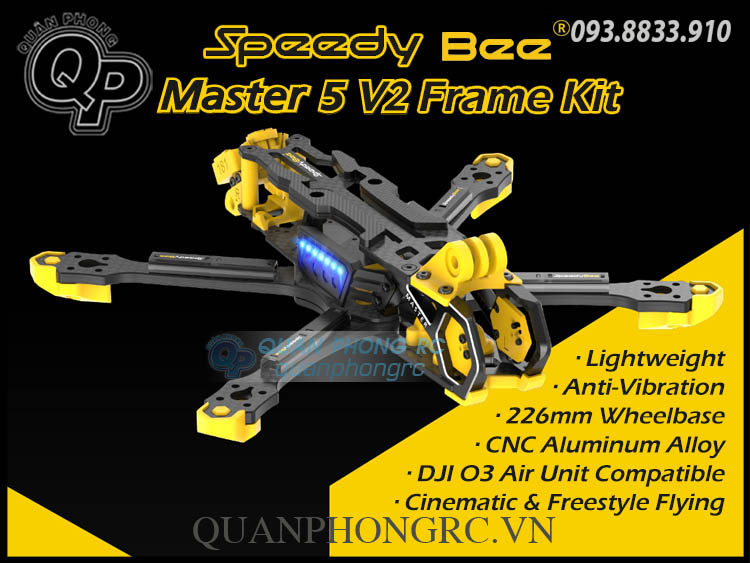

Khung Máy Bay SpeedyBee Master 5 V2 Frame Kit (Không Gồm Đồ Điện)

Khung Máy Bay SpeedyBee Master 5 V2 Frame Kit (Không gồm đồ điện)

User Manual: https://store-fhxxhuiq8q.mybigcommerce.com/product_images/img_SpeedyBee_Master_5_V2_Frame/manual/20230814-master_5_v2_frame_en.pdf

GIỚI THIỆU

Được thiết kế để đáp ứng cả hai phong cách bay điện ảnh (cinematic) và bay freestyle, Master 5 V2 với thiết kế hình dạng Deadcat tối ưu giúp đặt bộ điều khiển bay (FC) gần trọng tâm hơn so với các khung Deadcat khác.

Cấu trúc chống rung sáng tạo cho phần gắn stack giúp giảm ảnh hưởng của tiếng ồn từ động cơ lên con quay hồi chuyển (gyro), mang lại môi trường hoạt động ổn định. Với trung bình chỉ 1.5 con ốc cho mỗi cánh tay (arm), cấu trúc tháo lắp nhanh giúp quá trình lắp ráp và bảo trì trở nên dễ dàng.

Phần đầu drone làm từ hợp kim nhôm CNC dạng tổ ong không chỉ chắc chắn mà còn có ngoại hình bắt mắt. Với góc nhìn ngang 130° (H-FOV 130°), phần đầu mở rộng thêm góc nhìn cho camera. Ngoài ra, hệ thống hỗ trợ DJI O3 Air Unit tích hợp sẵn còn tương thích với filter ND và cho phép thay đổi tấm gắn bên (side plate).

Tấm TPU bên trong phần CNC giúp giảm rung cho camera, và người dùng có thể tự chỉnh sửa để phù hợp với nhiều kiểu lỗ gắn khác nhau, đồng thời loại bỏ hiện tượng tối góc (vignetting) cho hình ảnh rõ nét hơn.

Phía dưới bộ truyền tín hiệu video (VTX), có thêm một tấm tản nhiệt hợp kim nhôm dạng tổ ong, giúp cải thiện độ ổn định hoạt động của hệ thống FPV và các VTX công suất cao.

H-FOV 130°: Hình ảnh góc rộng 130° không tối góc

Cấu trúc stack chống sốc độc lập, sáng tạo: Master 5 áp dụng cấu trúc gắn stack chống sốc độc lập. Sử dụng vật liệu đúc TPU loại HB80 (màu vàng) và HB50 (trong suốt), giúp ổn định thêm môi trường hoạt động cho con quay hồi chuyển (gyro) của FC. Hỗ trợ hai loại lỗ gắn: 20x20mm (M3) và 30.5x30.5mm (M3).

Tản nhiệt VTX công suất cao: Tản nhiệt tổ ong bằng hợp kim nhôm giúp đẩy nhanh quá trình tản nhiệt từ bên dưới VTX, nâng cao độ ổn định khi dùng DJI FPV và các VTX analog công suất lớn. So với các bộ phận in 3D có thể cản trở việc tản nhiệt, thiết kế này giúp làm mát hiệu quả hơn, nâng cao trải nghiệm bay.

Cân bằng hoàn hảo giữa tính năng và thẩm mỹ: Master 5 V2 trang bị tấm chắn bảo vệ stack ở hai bên, không chỉ bảo vệ phần điện tử mà còn tích hợp dải LED RGB có thể lập trình. Người dùng có thể tùy chỉnh màu sắc và hiệu ứng qua phần mềm Betaflight hoặc SpeedyBee App, thậm chí có thể thiết lập điều khiển từ xa để quản lý dải LED này.

Thiết kế gá ăng-ten đa dụng: Phần gá ăng-ten của Master 5 V2 chia thành hai phần: trên và dưới – lần lượt dùng cho ăng-ten VTX và GPS.

• Phần dưới: Gồm ăng-ten 915T, ăng-ten ELRS receiver, và đế GPS có thể thay thế (kích thước GPS tiêu chuẩn: 18x18x6mm – nếu cần đế GPS khác, chỉ cần thay tấm đế vuông bên trên).

• Phần trên: Dành cho ăng-ten VTX – hỗ trợ các loại như: DJI O3 Air Unit (zin), RUNCAM LINK, Air Unit dual antenna, và SMA VTX antenna.

Thiết kế tách rời hai phần giúp việc lắp đặt linh hoạt hơn. Các đế ăng-ten có thể thay được, gồm 5 loại kích cỡ: 880 / 251 / 220 / 181 / 121 GPS.

Lưu ý: Thiết bị đi kèm sẵn đế 181GPS. Các kích cỡ khác được bán riêng.

Cấu trúc tháo lắp nhanh phần tay (arm): Cánh tay có thiết kế tháo lắp nhanh, trung bình chỉ cần 1.5 con ốc mỗi arm. Việc lắp stack sẽ không bị ảnh hưởng khi tháo hoặc lắp tay.

Tấm chắn tay (Arm Guard): Bảo vệ phần tay hiệu quả, đồng thời hoạt động như càng cất/hạ cánh. Độ cao từ mặt đất: 12mm
Lưu ý: Chiều dài ốc phụ thuộc vào loại động cơ sử dụng. Nếu có dùng thêm bộ phận in 3D, cần tăng thêm 1mm chiều dài ốc.

Đế gắn camera hành động tiêu chuẩn: Thiết kế hai tấm carbon trên tách biệt – tấm trước dùng để gắn camera GoPro. Giúp dễ tháo rời khi cần bảo trì điện.
Giữ lại một khe luồn dây nguồn giữa hai tấm carbon, hỗ trợ lắp dây theo hướng ngược lại (khuyến nghị luồn từ phía trước).

Thông Số Kỹ Thuật:

• Khung: Master 5 V2

• Chiều dài trục (Wheelbase): 226mm

• Khối lượng: Khoảng 140g (chưa bao gồm các bộ phận in 3D)

• Độ dày tấm trên: 2.5mm (carbon T300 3K)

• Độ dày tấm giữa: 2mm (T300 3K)

• Độ dày tấm dưới: 2.5mm (T300 3K)

• Độ dày tay (arm): 5mm (T300 3K)

• Độ dày tấm bên camera: 2mm TUPC

• Độ cứng cấu trúc stack chống rung: HB80 (vàng), HB50 (trong suốt)

• Chất liệu in 3D: TPU màu vàng

• Khoảng cách chốt động cơ: φ8mm

• Cánh tương thích: 5 – 5.1 inch

• Lỗ gắn động cơ: 16x16mm

• Lỗ gắn FC: 30.5x30.5mm (M3) và 20x20mm (M3)

• Phần đầu drone: Hợp kim nhôm CNC 7075

• Cột nhôm: 7075 M3x23mm (6mm/4.7mm), M3x23mm (4.6mm)

• Chiều cao lắp bên trong: 23 – 30mm

• Hỗ trợ gắn ăng-ten chuẩn: SMA đơn, O3 4mm, RunCam Link

• Đế GPS tiêu chuẩn: 18x18x8mm (kích cỡ khác cần mua thêm)

• Lỗ gắn phía sau: 20x20mm – 25.5x25.5mm – 30.5x30.5mm

• Tấm LED RGB bảo vệ stack có thể tháo rời: Có

• Bảo vệ dây động cơ: Có

• Bộ phận in 3D đi kèm:

  • Đế GoPro

  • Đế tụ điện/chuông báo

  • Bảo vệ tay (arm guard)

  • Đế 181GPS

  • Đế ăng-ten chữ T

  • Bảo vệ TPU cho đầu drone CNC

  • Module chống rung cho camera

• Còi báo: TMB12A05

-----------------------------------------------------------------------------------------------------

INTRODUCTION

Designed to handle both cinematic and freestyle flying, Master 5 V2 with great Deadcat geometry, places the flight controller closer to the center of gravity than other DC frames

The innovative anti-vibration stack structure dampens the effect of motor noise on the gyro, offering a stabilized running environment. Averaging 1.5 screws per arm, the quick-release structure makes assembly and disassembly easily

Honeycomb-shaped aluminum alloy CNC drone head ensures a better strength and look, with H-FOV 130° section, the drone head gets a larger field of view. Furthermore, the incorporated DJI O3 Air Unit also supports ND filters and changeable side plate mounting

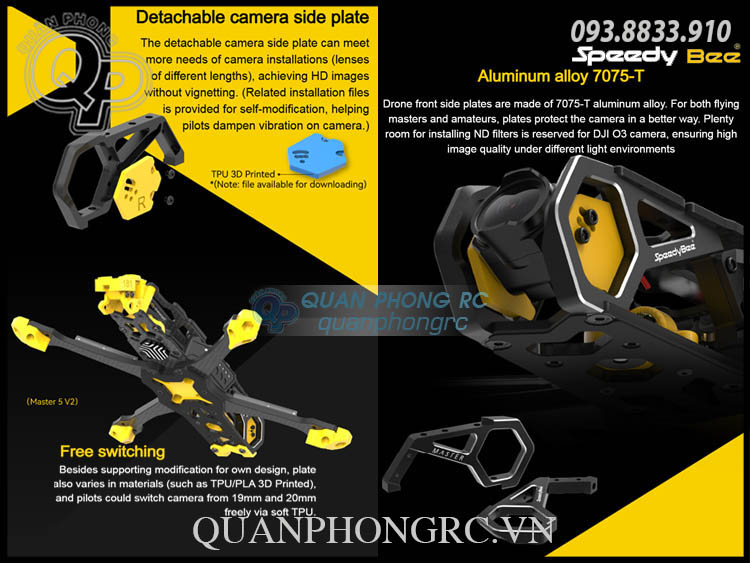

The TPU side plate inside the CNC part helps dampen the vibration on the camera, and it can be modified by pilots on their own to get it compatible with more mounting holes and get rid of vignetting for clear images

Under the VTX, there is a honeycomb-shaped aluminum alloy heat sink improving the operation stability of FPV and high-power analog VTX.

H-FOV130°: 130° FOV HD Image Without Vignetting

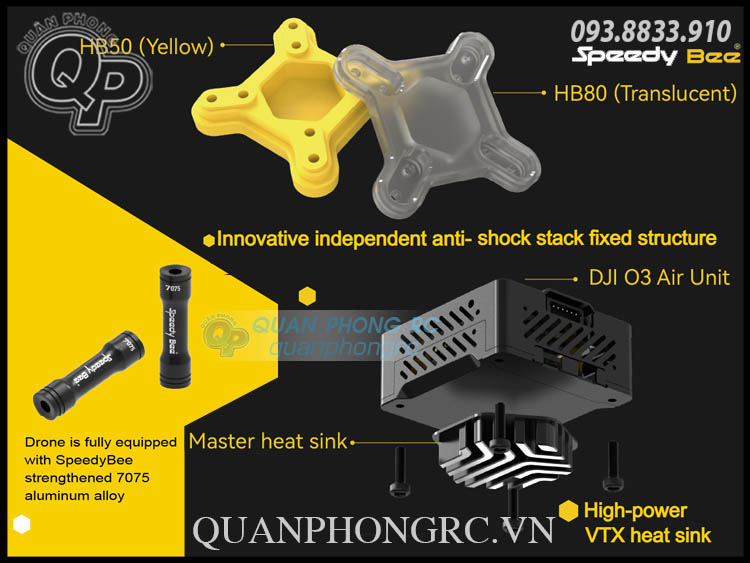

Innovative independent anti-shock stack fixed structure: Master 5 applies the anti-shock fixed stack structure. It uses injection molding via TPU rubber of HB80 and HB50, further stabilizing the running environment for the Gyro of FC, offering two kinds of mounting holes: 20mm*20mm(M3) and 30.5mm*30.5mm(M3).

High-power VTX heat sink: The honeycomb-shaped aluminum alloy heatsink speeds up the heat dissipation from beneath the VTX, improving the operational stability of DJI FPV and high-power analog VTX. Compared to the 3D printed surround, which can obstruct heat dissipation, this approach dissipates heat more rapidly, significantly improving the cooling effect and contributing to a more enjoyable flight experience.

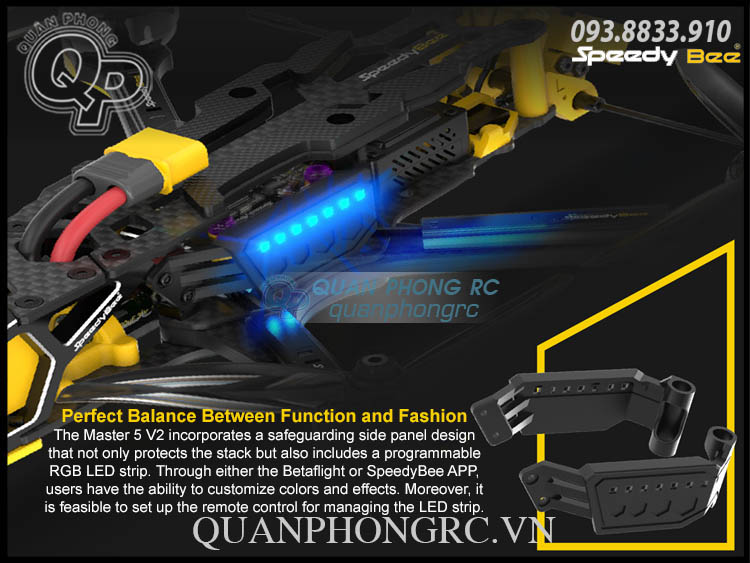

Perfect Balance Between Function and Fashion: The Master 5 V2 incorporates a safeguarding side panel design that not only protects the stack but also includes a programmable RGB LED strip. Through either the Betaflight or SpeedyBee APP, users have the ability to customize colors and effects. Moreover, it is feasible to set up the remote control for managing the LED strip.

Antenna mounting combination

The Master 5 V2 antenna mount is a combination design, divided into the upper and lower sections for antenna and GPS respectively. The bottom part consists of the 915T antenna, ELRS receiver antenna, and an interchangeable GPS base (GPS size: 18mm18mm6mm - If a different GPS base is needed, simply replace the individual square base on top). The top part is for the VTX antenna, standard configuration supports DJI O3 Air Unit original antenna, RUNCAM LINK antenna, Air Unit dual antenna, SMA VTX antenna. This two-part design provides versatility for antenna installation.

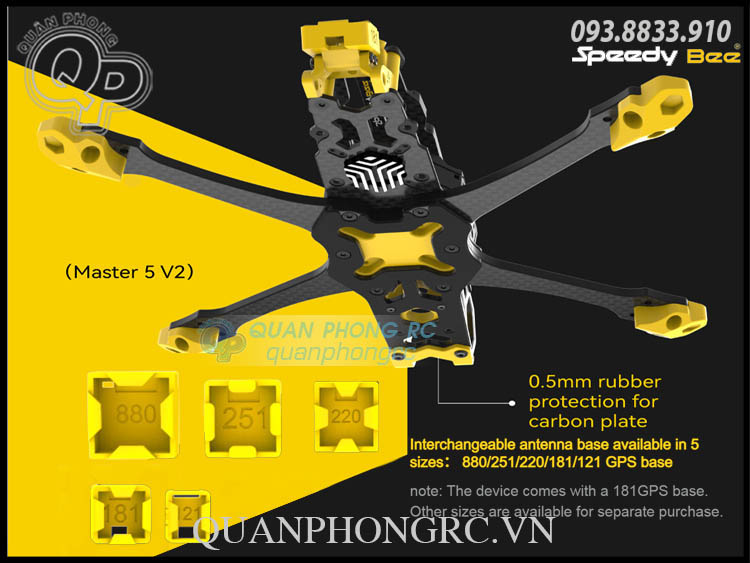

Interchangeable antenna base available in 5 sizes： 880/251/220/181/121 GPS base

note: The device comes with a 181GPS base. Other sizes are available for separate purchase.

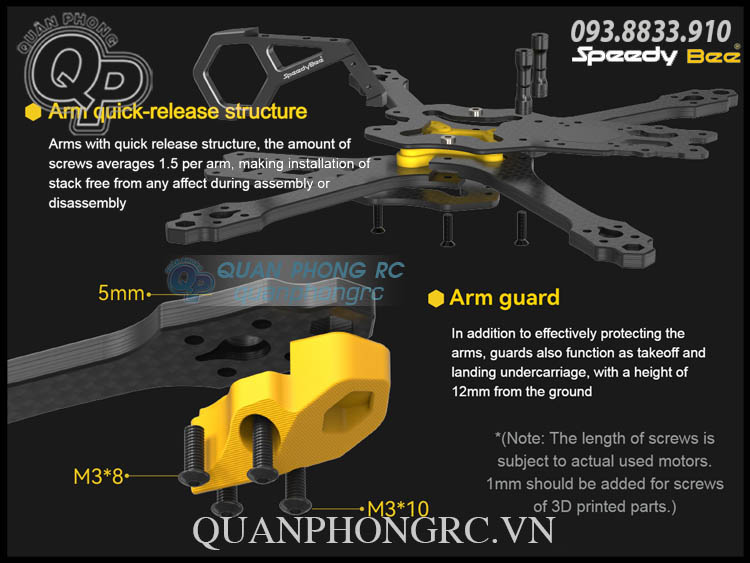

Arm quick-release structure

Arms with quick release structure, the amount of screws averages 1.5 per arm, making installation of stack free from any affect during assembly or disassembly

Arm Guard

In addition to effectively protecting the arms, guards also function as takeoff and landing undercarriage, with a height of 12mm from the ground(Note: The length of screws is subject to actual used motors. 1mm should be added for screws of 3D printed parts.)

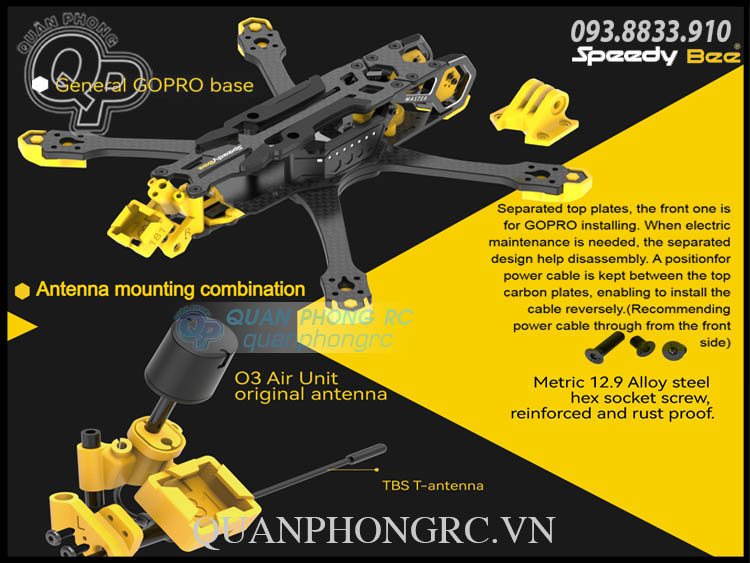

General Action Camera Base

Separated top plates, the front one is for GOPRO installing. When electric maintenance is needed, the separated design help disassembly. A positionfor power cable is kept between the top carbon plates, enabling to install the cable reversely.(Recommending power cable through from the front side)

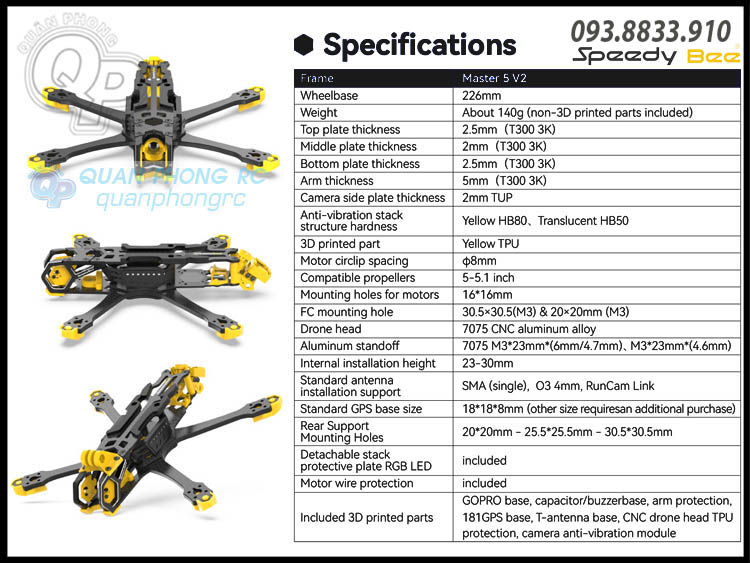

Specifications

• Frame: Master 5 V2

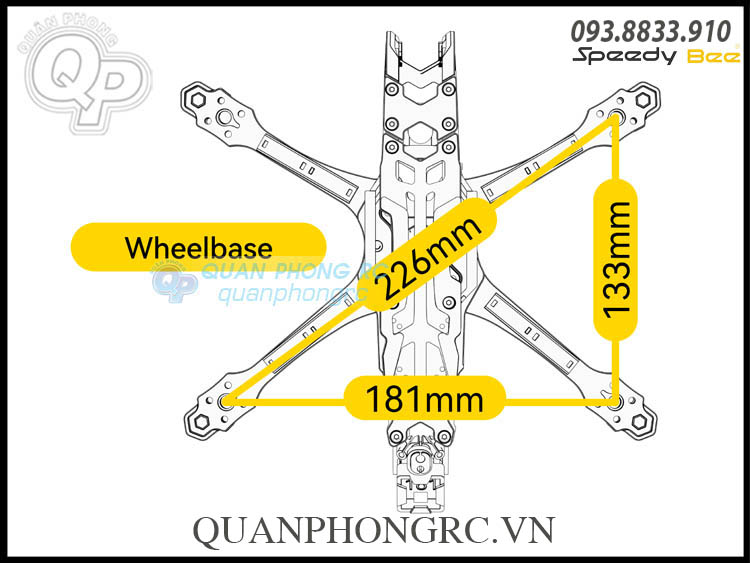

• Wheelbase: 226mm
• Weight: About 140g (non-3D printed parts included)
• Top plate thickness: 2.5mm(T300 3K)
• Middle plate thickness: 2mm(T300 3K)
• Bottom plate thickness: 2.5mm(T300 3K)
• Arm thickness: 5mm(T300 3K)
• Camera side plate thickness: 2mm TUPC
• Anti-vibration stack structure hardness: Yellow HB80, Translucent HB50
• 3D printed part: Yellow TPU
• Motor circlip spacing: φ8mm
• Compatible propellers: 5-5.1 inch
• Mounting holes for motors: 1616mm
• FC mounting hole: 30.5×30.5(M3) & 20×20mm (M3)
• Drone head: 7075 CNC aluminum alloy
• Aluminum standoff: 7075 M323mm*(6mm/4.7mm), M323mm(4.6mm)
• Internal installation height: 23-30mm
• Standard antenna installation support: SMA (single), O3 4mm, RunCam Link
• Standard GPS base size: 18188mm (other size requires an additional purchase)
• Rear Support Mounting Holes: 2020mm - 25.525.5mm - 30.5*30.5mm
• Detachable stack protective plate RGB LED: included
• Motor wire protection: included

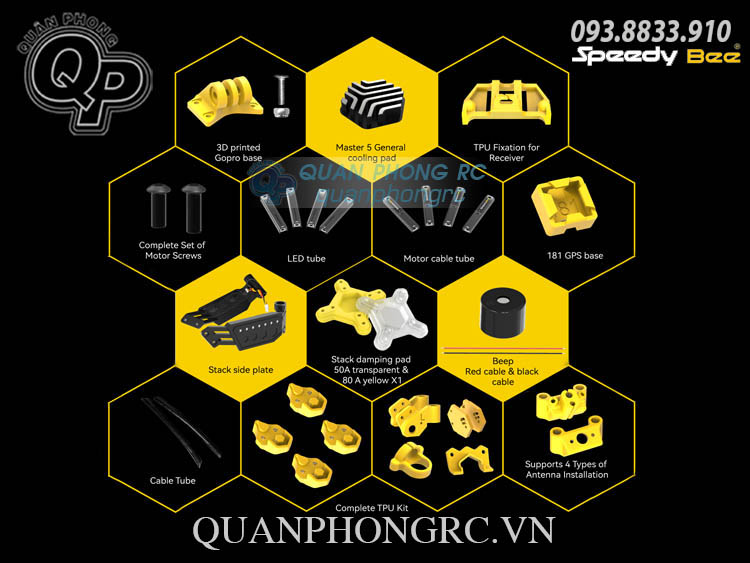

• Included 3D printed parts: GOPRO base, capacitor/buzzer base, arm protection, 181GPS base, T-antenna base, CNC drone head TPU protection, camera anti-vibration module
• Buzzer: TMB12A05
