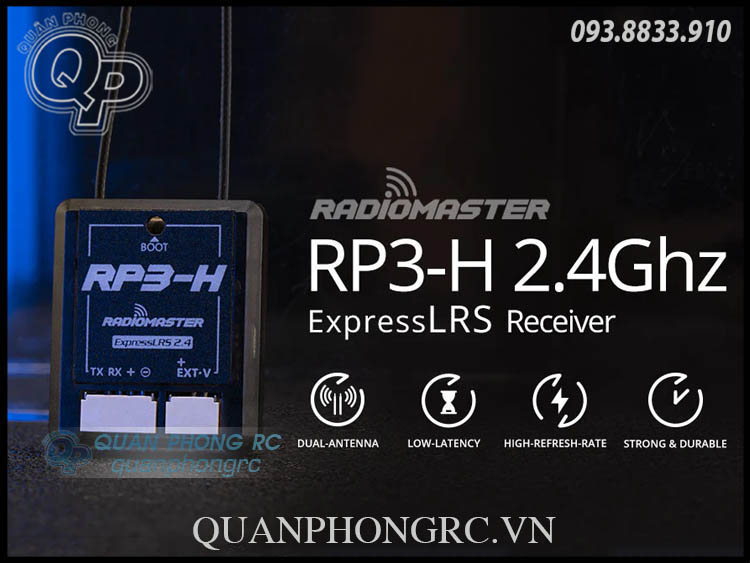

RP3-H ExpressLRS – Bộ thu sóng dành cho trực thăng
Được thiết kế đặc biệt để sử dụng với bộ điều khiển bay không thanh cân bằng Nexus Helicopter Flybarless và tương thích với tất cả các bộ điều khiển bay hỗ trợ CRSF/S.BUS, bộ thu RP3-H ExpressLRS được tích hợp bộ dao động tinh thể bù nhiệt độ (TCXO) và thiết kế vỏ tích hợp giúp tăng độ bền và sẵn sàng lắp đặt vào các khung trực thăng hiện đại. Với RP3-H, bạn có được khả năng thu sóng ổn định, chính xác và đáng tin cậy, nâng cao trải nghiệm bay và mang lại hiệu suất vượt trội ngay cả trong môi trường khắc nghiệt.
RP3-H còn có cổng vào telemetry ngoài (Ext-V) để tương thích với các ESC đời cũ không hỗ trợ truyền dữ liệu điện áp pin qua bộ điều khiển trung tâm.
Bộ thu RP3-H sử dụng bộ khuếch đại công suất Skyworks SKY66112 để tăng hiệu suất truyền ngược (telemetry). Bộ khuếch đại này cung cấp công suất telemetry lên đến 100mW và hỗ trợ chuyển đổi ăng-ten cho chức năng đa ăng-ten (antenna diversity). Thiết bị được phát triển dựa trên vi điều khiển ESP8285 và chip RF SX1281IMLTRT, hỗ trợ liên kết RF Lora và FLRC ở tần số 2.4GHz, mang lại phạm vi xa và độ trễ thấp. Với WiFi tích hợp, bạn có thể cập nhật firmware trực tiếp trên thiết bị mà không cần tháo bộ thu ra.
TCXO (Dao động tinh thể bù nhiệt độ)
TCXO đảm bảo độ ổn định và chính xác cao trong điều khiển tần số, bằng cách bù đắp sự thay đổi do nhiệt độ. Điều này giúp tín hiệu thu được ổn định và đáng tin cậy ngay cả trong điều kiện nhiệt độ khắc nghiệt. Nó cũng giúp giảm trôi tần số theo thời gian, duy trì độ ổn định dài hạn và tránh suy giảm tín hiệu.
Tính năng nổi bật
Hoàn hảo cho trực thăng hoặc các ứng dụng cần bộ thu serial có vỏ bảo vệ chắc chắn
Kết nối dễ dàng, không cần hàn: RP3-H ExpressLRS tương thích với bộ điều khiển bay NEXUS
Thiết kế mạch PCB tối ưu giúp tản nhiệt tốt hơn
Có LNA giúp tăng tầm thu sóng
Có PA giúp tăng tầm phát tín hiệu telemetry
Hỗ trợ đa ăng-ten (antenna diversity) giúp ổn định tín hiệu và mở rộng phạm vi hoạt động
Tích hợp TCXO (dao động tinh thể bù nhiệt độ)
Tự động phát hiện điện áp telemetry từ pin ngoài hoặc pin cấp nguồn cho receiver/ESC BEC
Tương thích với tất cả module và tay điều khiển ExpressLRS 2.4GHz
Thông số kỹ thuật
Tên sản phẩm: RP3-H ExpressLRS 2.4GHz Nano Receiver
Loại: ISM
Vi điều khiển: ESP8285
Chip RF: SX1281
Công suất phát telemetry: Tối đa 100mW
Ăng-ten: 2 chiếc ăng-ten 2.4GHz dài 150mm
Dải tần số: 2.404 – 2.479 GHz
Tốc độ làm mới nhận tối đa: 500Hz / F1000Hz
Tốc độ làm mới nhận tối thiểu: 25Hz
Điện áp hoạt động: DC 4.5 – 8.4V
Dải điện áp phát hiện pin: DC 4.0 – 35V
Trọng lượng: 5.1g (gồm cả hai ăng-ten)
Kích thước: 28mm x 24mm x 8mm
Phiên bản firmware: ExpressLRS v3.3.1 được cài sẵn
Designed specifically for use with our Nexus Helicopter Flybarless control unit and compatible with all CRSF/S.BUS enabled flight controllers the RP3-H ExpressLRS receiver comes with a built-in TCXO and an integrated housing design that makes the receiver tougher and ready to mount in modern helicopter frames. With the RP3-H receiver, you can get reliable, stable, and accurate signal reception, which enhances your flight experience and allows for superior performance even in demanding environments. The RP3-H also features an Ext-V telemetry input for compatibility with older ESCs that do not provide battery voltage telemetry via the control unit.
The RP3-H receiver uses the Skyworks SKY66112 power amplifier to increase telemetry performance, the PA provides up to 100mw of telemetry power, and antenna switching for antenna diversity. It is developed around the ESP8285 MCU and SX1281IMLTRT RF Chip, offering Lora and FLRC 2.4GHz RF links that provide incredible range and low latency. With Wifi built-in, firmware updates can be done on your craft without the need to remove the receiver.
TCXO (temperature compensated crystal oscillator)
The TCXO ensures high stability and accuracy in frequency control, compensating for temperature variations. This results in consistent and reliable signal reception, even in extreme temperature conditions. It also reduces frequency drift over time, providing long-term frequency stability and preventing signal degradation.
Features

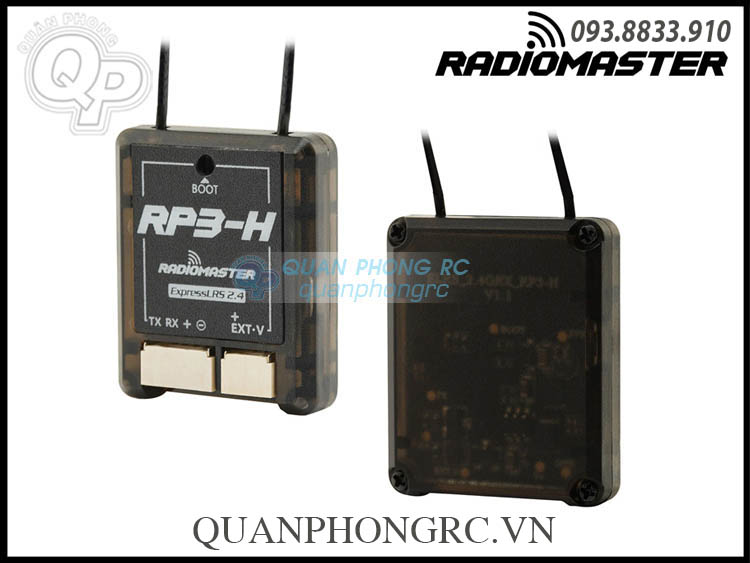

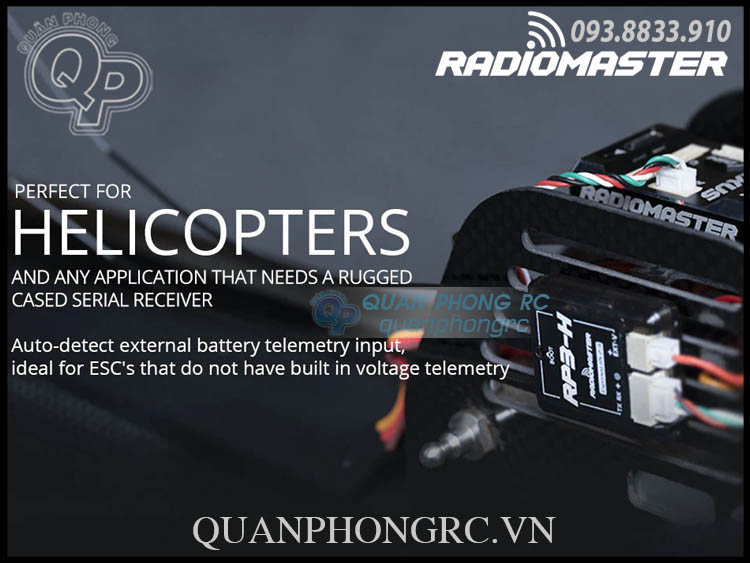

Perfect for helicopters and any application that needs a rugged cased serial receiver

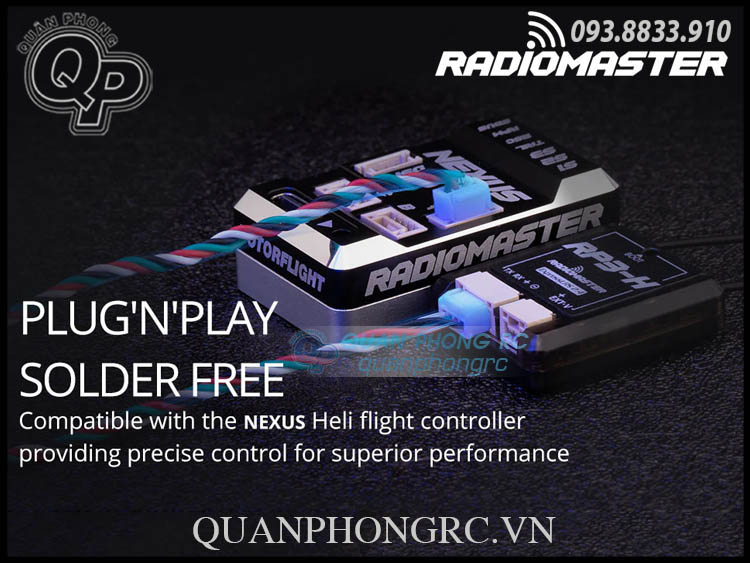

Plug'n'play solder free RP3-H ExpressLRS receivers compatible with NEXUS Heli flight controller

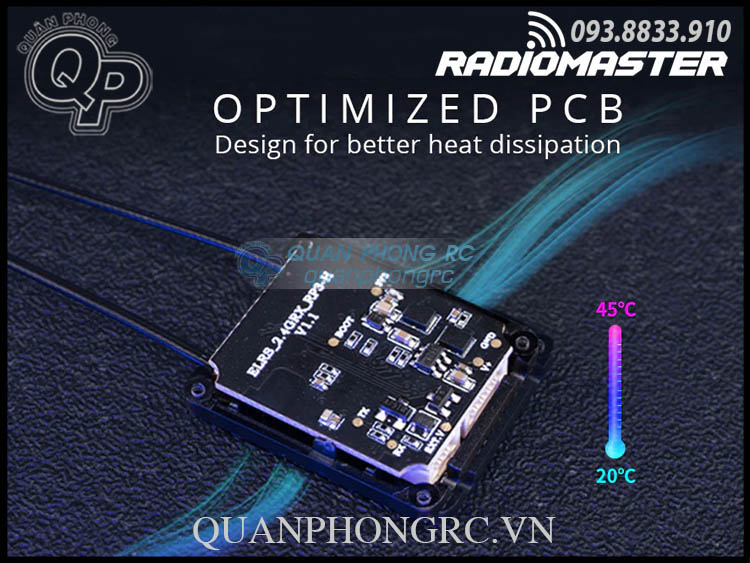

Optimized PCB design for better heat dissipation

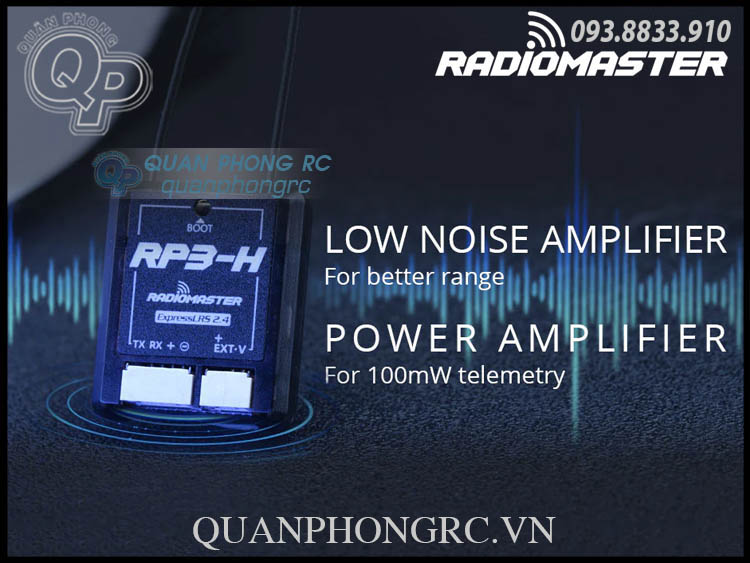

LNA for better receiver range
PA for better telemetry range

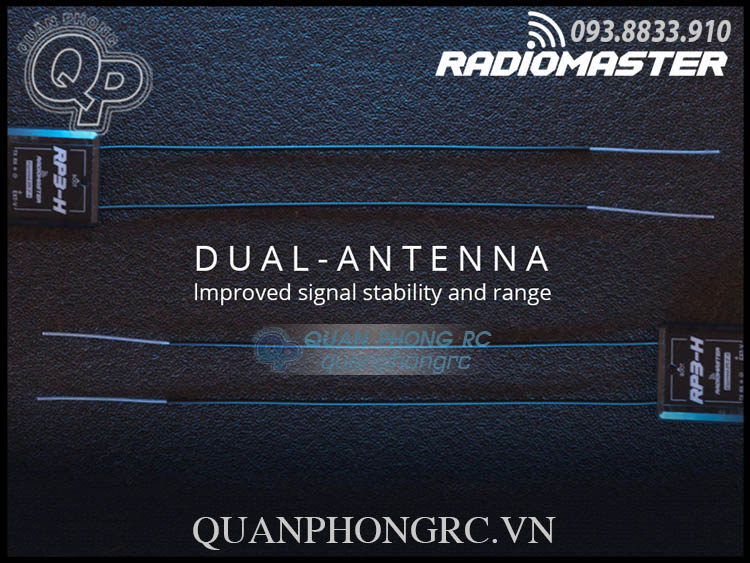

Antenna Diversity for improved signal stability and range
Built-in a TCXO (temperature compensated crystal oscillator)
Automatically detects voltage telemetry of external battery voltage or receiver battery/ESC BEC voltage
Compatible with all 2.4GHz ExpressLRS modules and transmitters with built in 2.4GHz ExpressLRS

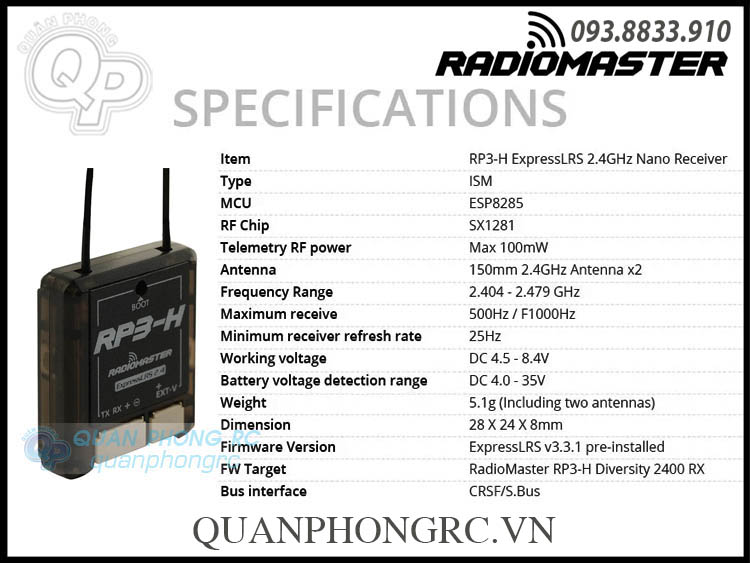

Specifications
Item: RP3-H ExpressLRS 2.4GHz Nano Receiver
Type: ISM
MCU: ESP8285
RF Chip: SX1281
Telemetry RF power: Max 100mW
Antenna: 150mm 2.4GHz Antenna x2
Frequency Range: 2.404 - 2.479 GHz
Maximum receive refresh rate: 500Hz / F1000Hz
Minimum receiver refresh rate: 25Hz
Working voltage: DC 4.5 - 8.4V
Battery voltage detection range: DC 4.0 - 35V

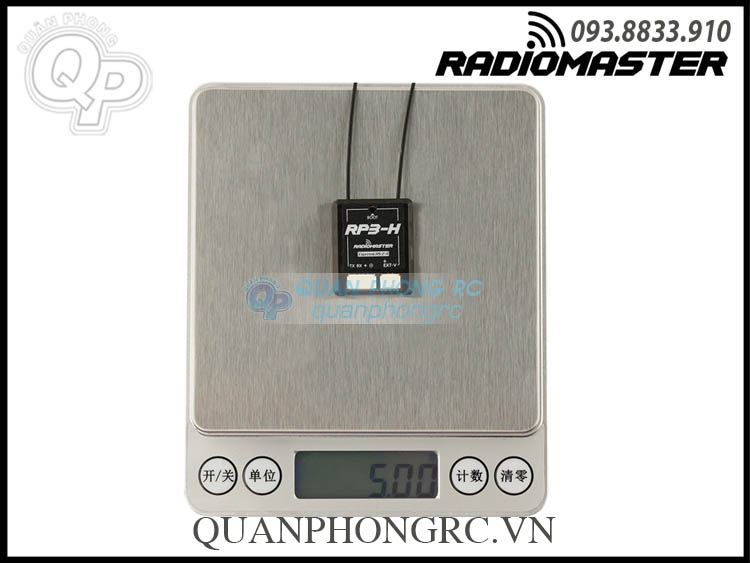

Weight: 5.1g (Including two antenna)

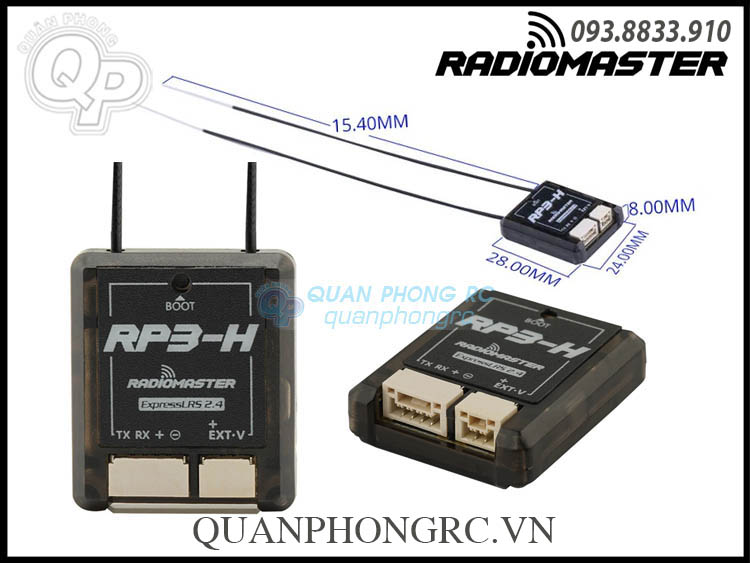

Dimension: 28mm*24mm*8mm
Firmware Version: ExpressLRS v3.3.1 pre-installed
FW Target: RadioMaster RP3-H Diversity 2400 RX
Bus interface: CRSF/S.Bus

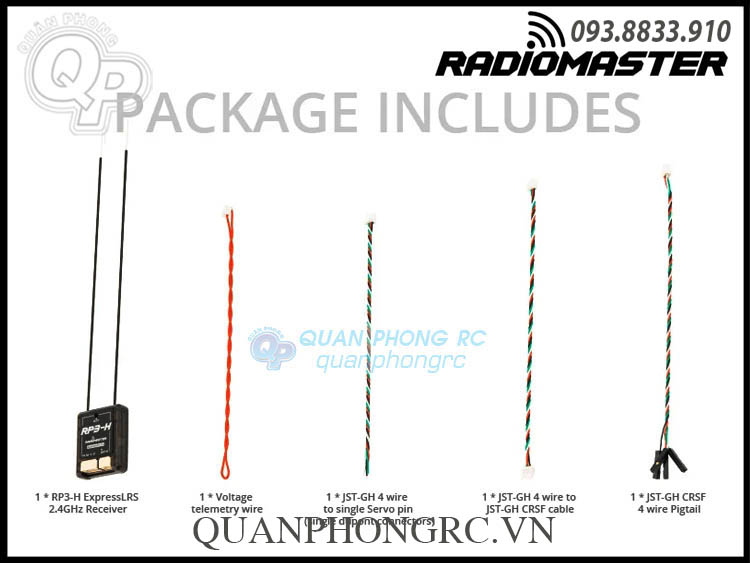

Package Includes
1 * RP3-H ExpressLRS 2.4GHz Nano Receiver
2 * 150mm IPX1 2.4GHz T Antenna (installed)
1 * JST-GH CRSF 4 wire Pigtail
1 * JST-GH 4 wire to JST-GH CRSF cable
1 * JST-GH 4 wire to single Servo pin (single dupont connectors)
