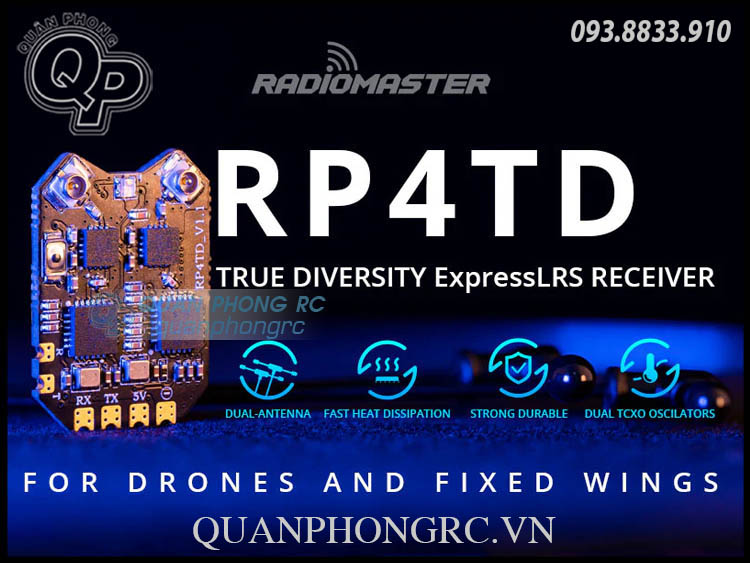

Bộ Thu Sóng Radiomaster RP4TD ELRS 2.4GHz True Diversity Receiver

Bộ Thu Sóng Radiomaster RP4TD ELRS 2.4GHz True Diversity Receiver

User Manual: https://cdn.shopify.com/s/files/1/0609/8324/7079/files/RP4TD.pdf?v=1730771705

Với thiết kế hai kênh sóng 2.4GHz, RP4TD nổi bật nhờ độ nhạy tín hiệu cao, tỷ lệ tín hiệu trên nhiễu (SNR) vượt trội và hiệu suất tổng thể ấn tượng nhờ mạch điện được tối ưu hóa. Mạch cấp nguồn DCDC đáng tin cậy giúp bộ thu hoạt động ở nhiệt độ thấp hơn trong thời gian dài. Ngoài ra, bộ dao động tinh thể bù nhiệt kép (TCXO) mang lại độ ổn định tần số tuyệt vời, giúp RP4TD trở thành một trong những bộ thu dẫn đầu trong phân khúc.

RP4TD còn được tích hợp sẵn kết nối Wi-Fi, cho phép người dùng nâng cấp firmware và cấu hình bộ thu không dây thông qua giao diện WebUI bằng máy tính hoặc điện thoại.

Phù hợp với cả máy bay không người lái (drone) và máy bay cánh bằng, bộ thu này có thể được lắp đặt trong hầu hết các ứng dụng yêu cầu bộ thu tín hiệu nối tiếp (serial receiver)!

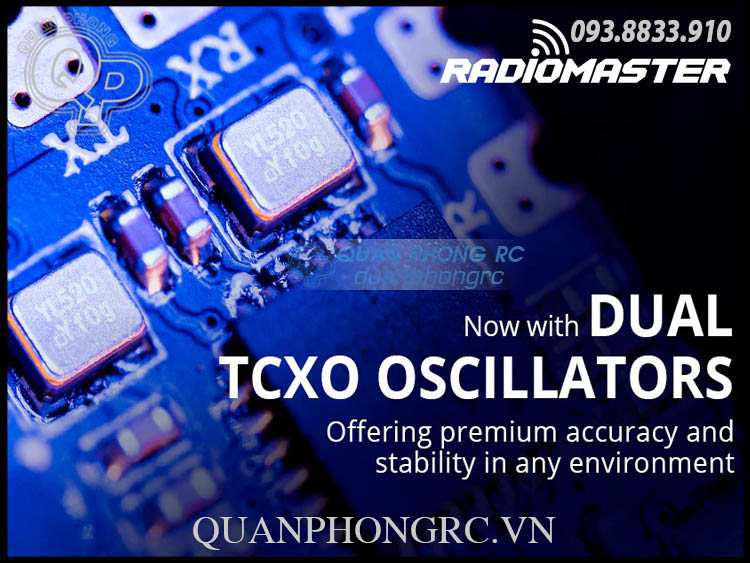

TCXO Kép (Bộ dao động tinh thể bù nhiệt)

TCXO đảm bảo độ ổn định và độ chính xác cao trong điều khiển tần số bằng cách bù trừ sự thay đổi nhiệt độ. Nhờ đó, RP4TD giữ được khả năng thu tín hiệu ổn định và đáng tin cậy ngay cả trong điều kiện nhiệt độ khắc nghiệt. Đồng thời, TCXO giúp giảm trôi tần số theo thời gian, đảm bảo độ ổn định dài hạn và ngăn chặn suy giảm tín hiệu. Qua thử nghiệm, chúng tôi nhận thấy việc sử dụng hai TCXO mang lại lợi thế rõ rệt trong các bộ thu dạng true diversity.

Tính năng nổi bật

• Hỗ trợ chế độ Gemini

• Mạch cấp nguồn DCDC ổn định

• Hiệu suất SNR và RSSI dẫn đầu phân khúc

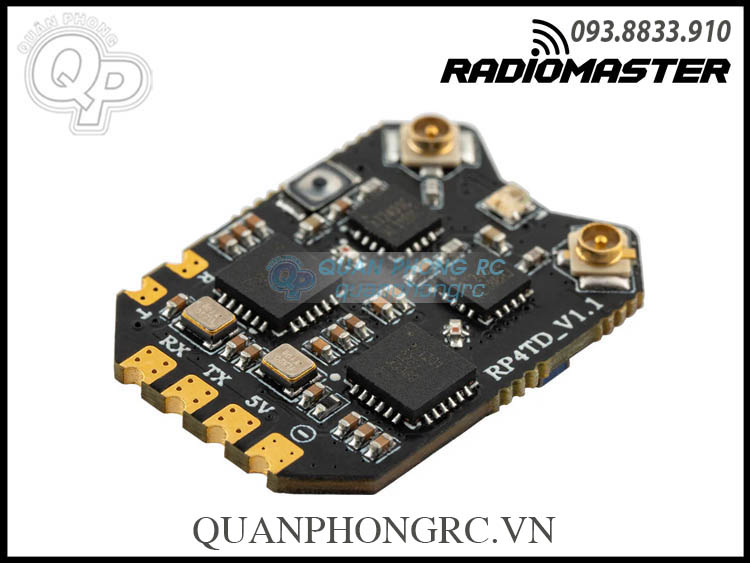

• PCB được tối ưu hóa giúp tản nhiệt tốt hơn

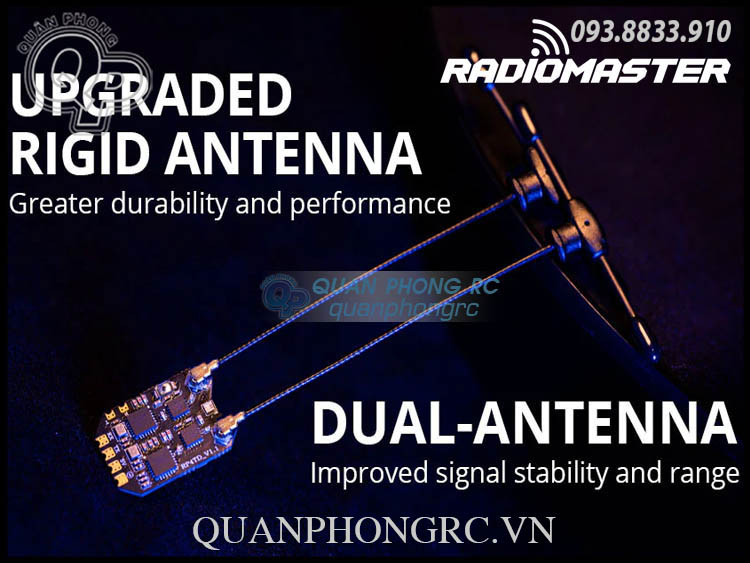

• Ăng-ten nâng cấp, bền và hiệu năng cao hơn

• Pad UART cho các ứng dụng mở rộng

• TCXO (Bộ dao động tinh thể bù nhiệt) kép

• Công suất phát telemetry 2x 100mW

• Tương thích với tất cả các module và tay điều khiển ExpressLRS 2.4GHz

Thông số kỹ thuật

• Mã sản phẩm: RP4TD ExpressLRS 2.4GHz Diversity Receiver

• Loại sóng: ISM

• Vi điều khiển: ESP32

• Chip RF: SX1281 x 2

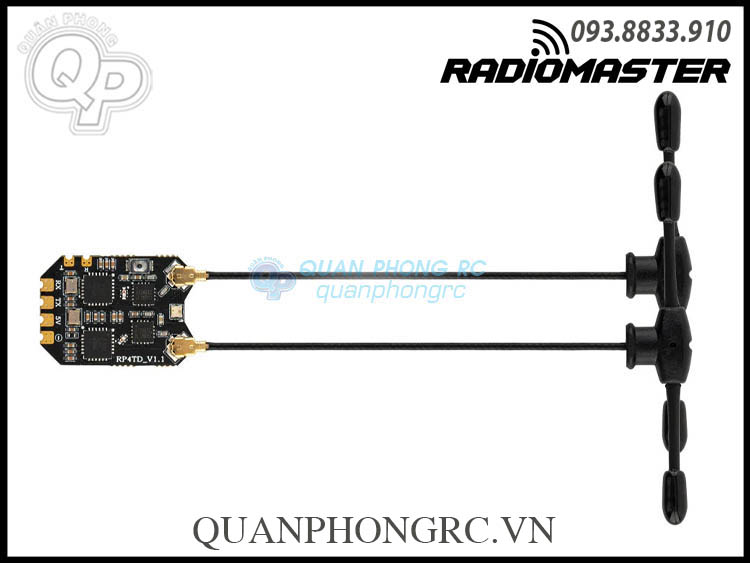

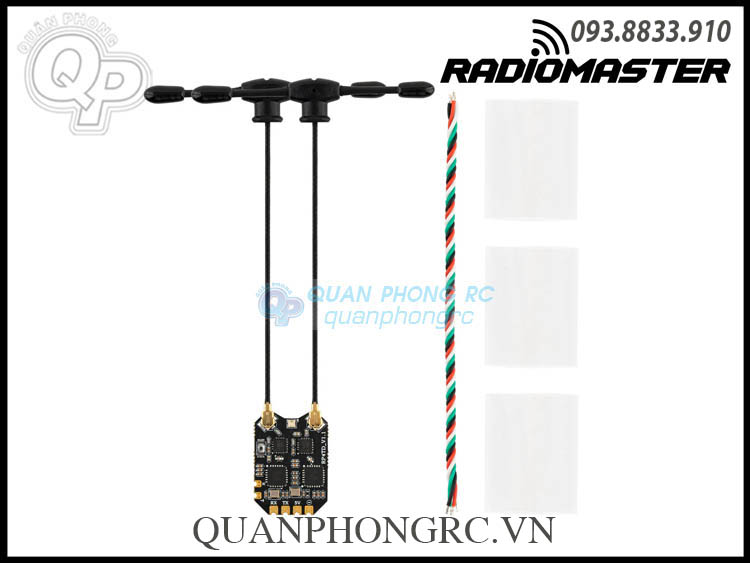

• Ăng-ten: 2 chiếc 65mm 2.4GHz dạng T

• Dải tần: 2.4GHz

• Tốc độ làm mới tối đa: 500Hz / F1000Hz

• Công suất RF cho telemetry: Tối đa 2x 100mW

• Điện áp hoạt động: DC 4.5–12.0V

• Trọng lượng: 1.4g (chưa bao gồm ăng-ten)

• Kích thước: 23.7 x 16.3 x 4.0mm

• Firmware: Cài sẵn ExpressLRS V3.3.0

• Mục tiêu firmware: RadioMaster RP4TD 2400 RX

• Giao diện bus: CRSF

• Giao diện mở rộng: UART

---------------------------------------------------------------------------------------------------------

Featuring dual-channel 2.4GHz radios, the RP4TD excels in signal sensitivity, signal-to-noise ratio, and overall performance due to its optimized circuit design. The reliable DCDC power supply circuit ensures lower operating temperatures during extended usage. Additionally, the dual TCXO contributes to the utmost frequency stability and makes the RP4TD a leader in its class. The RP4TD features built in WIFI so you can wirelessly upgrade firmware to configure the receiver via the built-in WebUI with your PC or mobile phone.

Suitable for drones and fixed-wing models, the receiver can be installed in virtually any application that requires a serial receiver!

Dual TCXO (temperature compensated crystal oscillator)

The TCXO ensures high stability and accuracy in frequency control, compensating for temperature variations. This results in consistent and reliable signal reception, even in extreme temperature conditions. It also reduces frequency drift over time, providing long-term frequency stability and preventing signal degradation. In our testing, we found that two TCXOs offer better advantages in true diversity receivers.

Features

• Gemini mode compatible
• Reliable DCDC Power supply circuit

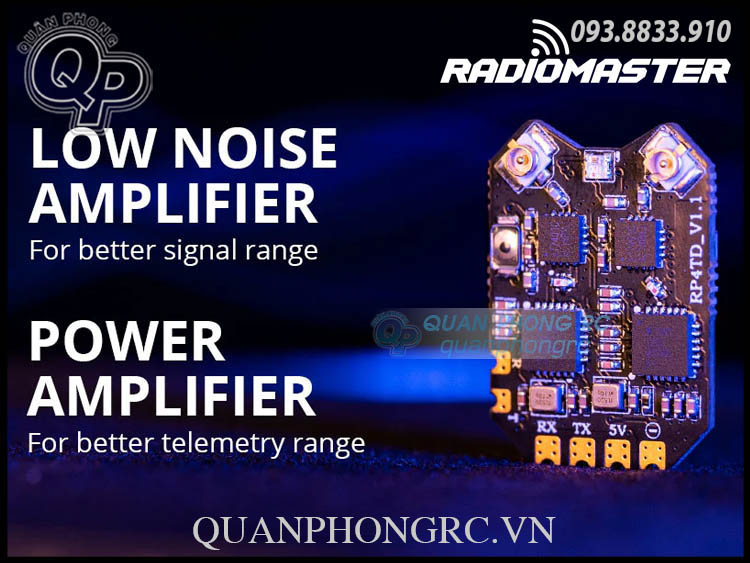

• Class leading SNR and RSSI performance

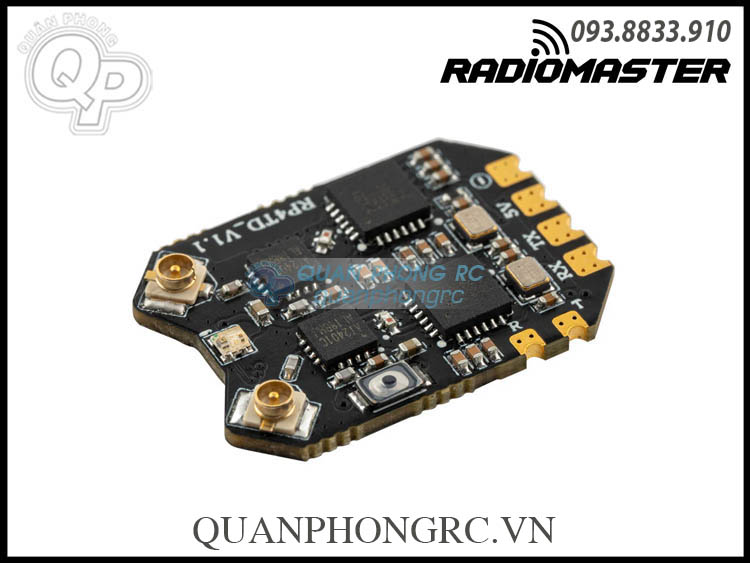

• Optimized PCB design for better heat dissipation
• Upgraded antenna with greater durability and performance

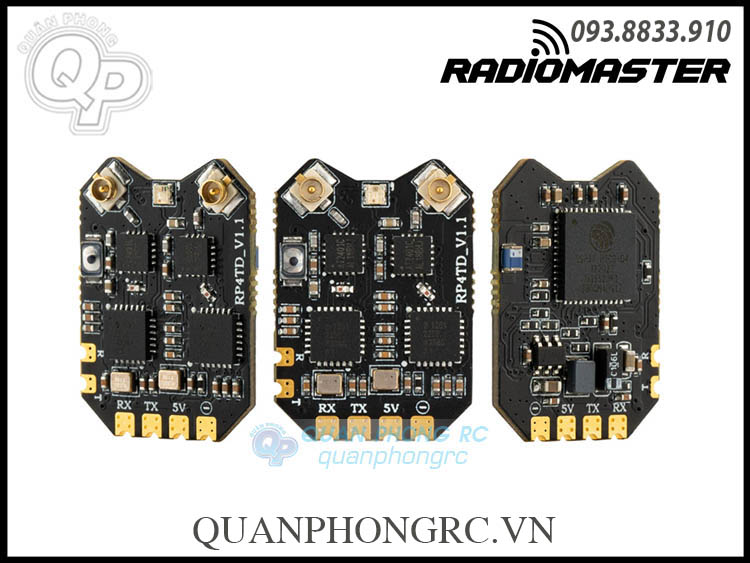

• UART pads for extended applications
• Dual TCXO (temperature compensated crystal oscillator)
• 2x 100mw RF Telemetry power output
• Compatible with all 2.4GHz ExpressLRS modules and transmitters with built in 2.4GHz ExpressLRS

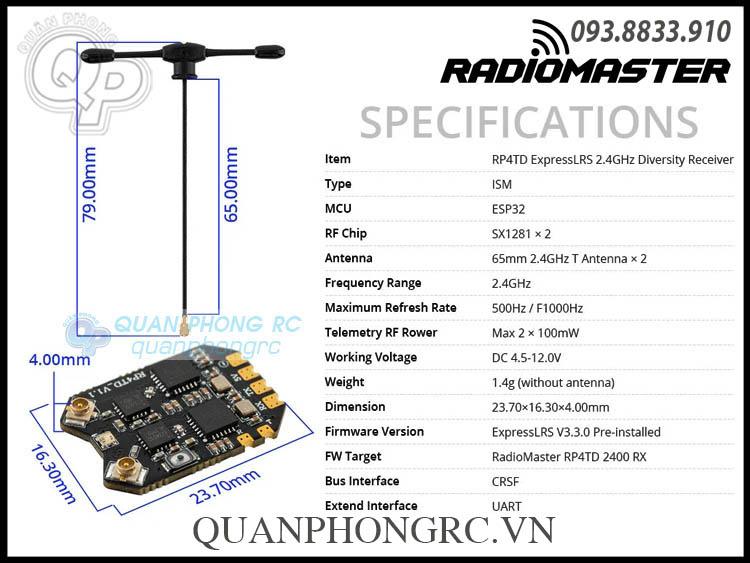

Specifications

• Item: RP4TD ExpressLRS 2.4GHz Diversity Receiver
• Type: ISM
• MCU: ESP32

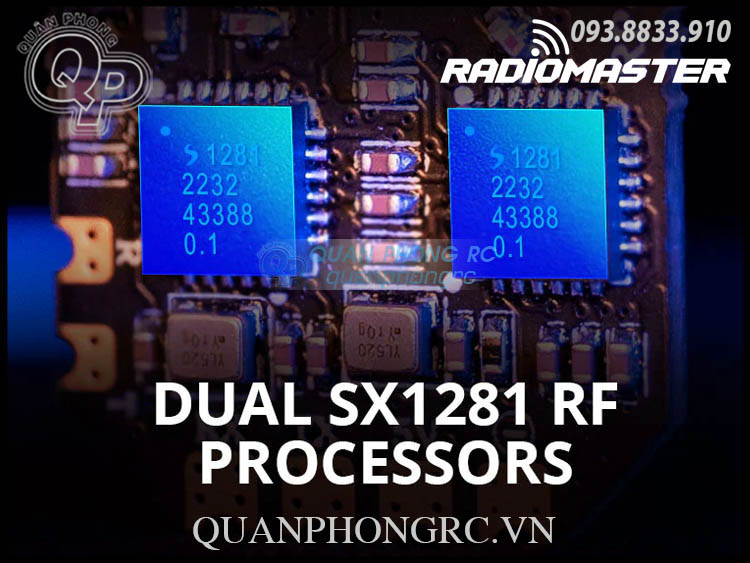

• RF Chip: SX1281 x 2

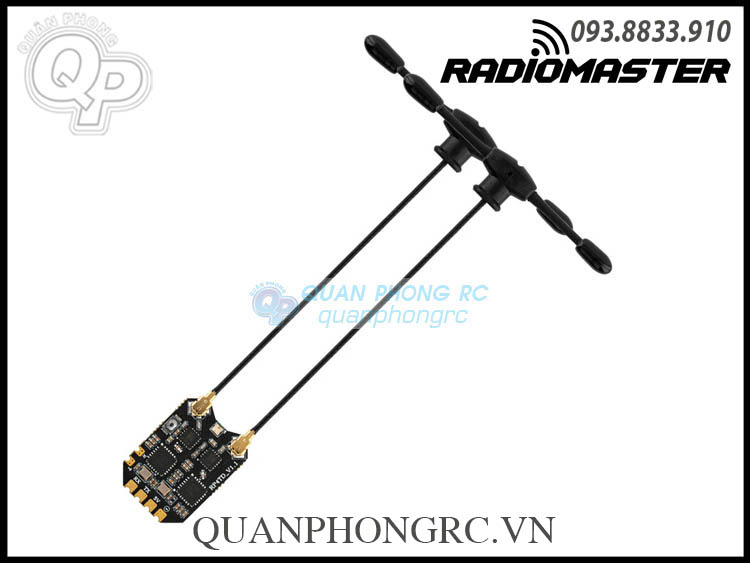

• Antenna: 65mm 2.4GHz T Antenna x 2
• Frequency Range: 2.4GHz
• Maximum Refresh Rate: 500Hz / F1000Hz
• Telemetry RF Power: Max 2x 100mW
• Working Voltage: DC 4.5-12.0V

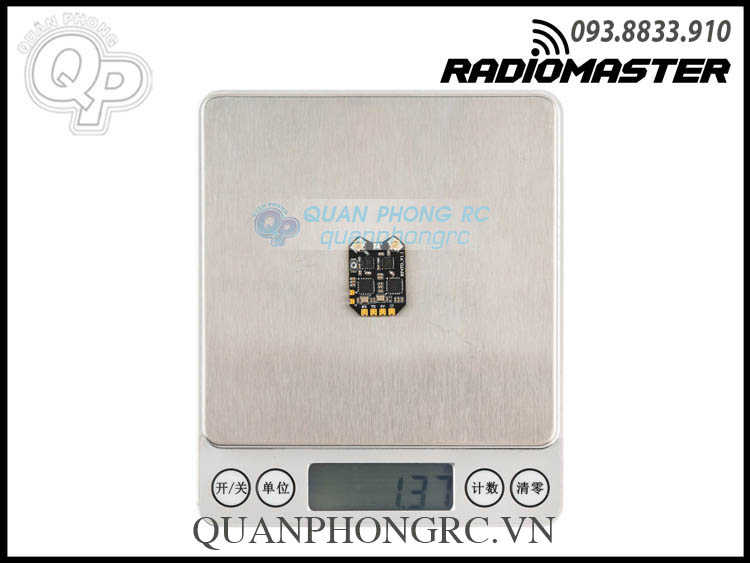

• Weight: 1.4g (without antenna)
• Dimension: 23.7*16.3*4.0mm
• Firmware Version: ExpressLRS V3.3.0 pre-installed
• FW Target: RadioMaster RP4TD 2400 RX
• Bus interface: CRSF
• Extend interface: UART
