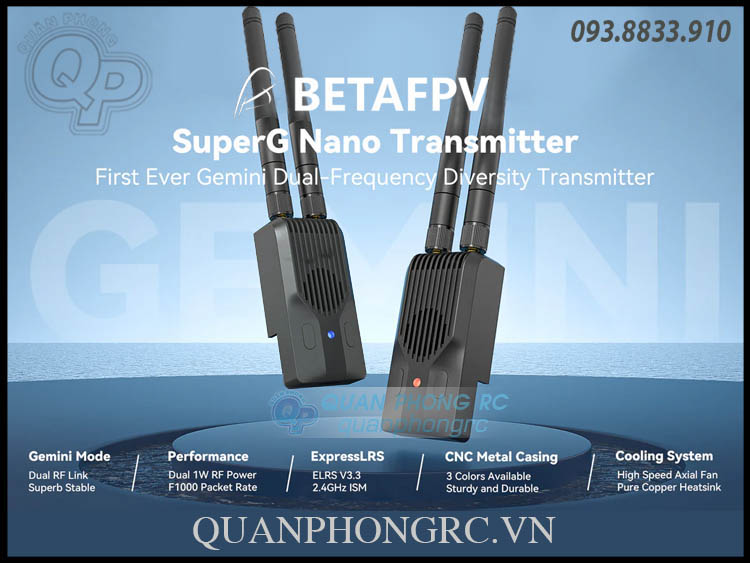

BETAFPV SuperG Nano Transmitter

BETAFPV SuperG Nano Transmitter

Dựa trên ELRS V3.3 và được phát triển hợp tác cùng đội ngũ developer ELRS, bộ phát Gemini Dual-Frequency Diversity đầu tiên trên thế giới đã ra đời! Hiện tại, SuperG Nano Transmitter có thể được kích hoạt hoàn toàn để đạt chất lượng link tốt nhất khi kết hợp với các RX diversity như SuperD receiver hoặc SuperP receiver. Với 2 kênh phát công suất 1W, nó vượt trội về khả năng chống nhiễu và độ ổn định, là giải pháp lý tưởng cho các ứng dụng yêu cầu cao như đua FPV, bay tầm xa và quay phim chuyên nghiệp.

Bullet Point

• Giới thiệu bộ phát Gemini Dual-Frequency Diversity tiên phong, đưa ELRS bước vào kỷ nguyên dual-frequency.

• Công suất phát kép 2 × 1W cho tín hiệu mạnh hơn, khoảng cách truyền xa hơn và tăng đáng kể tầm điều khiển từ xa.

• Khi kết hợp với các receiver true diversity hiện có, kích hoạt chế độ Gemini giúp tín hiệu ổn định ngay cả trong môi trường nhiễu sóng phức tạp.

• Vỏ được gia công CNC từ hợp kim nhôm, tối ưu dẫn nhiệt, kết hợp hệ thống tản nhiệt Heatsink thông minh giúp thoát nhiệt hiệu quả.

• Trang bị 2 nút có thể tùy chỉnh và 1 cổng USB, hỗ trợ cấp nguồn ngoài, đảm bảo những chuyến bay tầm xa ổn định.

Thông số kỹ thuật

• Tên sản phẩm: BETAFPV SuperG Nano Transmitter Module | ELRS 2.4G

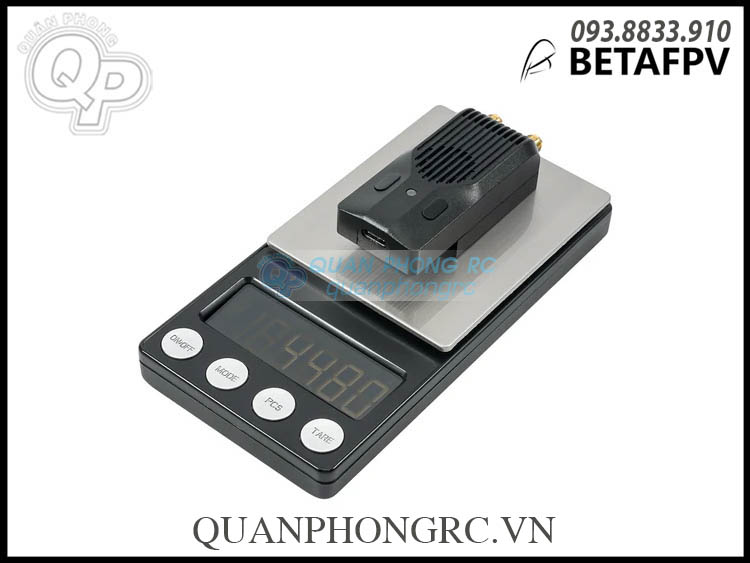

• Trọng lượng: 44.8g

• Màu sắc: Đen

• Cổng anten: 2 × RP-SMA

• Công suất RF: 25mW / 50mW / 100mW / 250mW / 500mW / 1000mW

• Tốc độ gói (Packet Rate): 50Hz / 100Hz / 150Hz / 250Hz / 333Hz / 500Hz / D250 / D500 / F500 / F1000

• Dải tần: 2.4GHz ISM

• Backpack: hỗ trợ

• Điện áp vào: 7V ~ 13V DC

• Dòng định mức: 8V, 1000mA @1000mW, 1:128, chế độ Gemini

• Cổng USB: Type-C

• Điện áp quạt: 5V

• Phiên bản firmware mặc định: ExpressLRS V3.3.0

• Tên target: BETAFPV SuperG Nano 2.4GHz TX

Sơ đồ (Diagram)

Dưới đây là sơ đồ của SuperG Nano Transmitter.

Lưu ý: Hãy lắp anten trước khi cấp nguồn. Nếu không, chip PA trong SuperG Nano Transmitter sẽ bị hỏng vĩnh viễn.

So sánh với các sản phẩm khác

Bảng sau là phần so sánh giữa 3 sản phẩm: SuperG Nano Transmitter, ELRS Nano TX Module và ELRS Micro TX Module. Nó thể hiện những nâng cấp và thông số vượt trội hơn bao giờ hết.

Tìm hiểu thêm về Diversity & Gemini

SuperG Nano Transmitter hỗ trợ:

• Chế độ Antenna Diversity: hai anten, lần lượt chuyển đổi để đọc giá trị RSSI và quyết định anten nào dùng để nhận dữ liệu.

• Chế độ True Diversity: cả hai anten cùng nhận dữ liệu trên cùng tần số, anten nào nhận dữ liệu đúng trước sẽ được sử dụng.

• Chế độ Gemini: hai anten đồng thời nhận telemetry với độ lệch tần số 40MHz. Chúng cũng phát dữ liệu đồng thời nhưng ở hai tần khác nhau. Điều này cho phép nhận cùng một gói dữ liệu trên hai tần số và hai anten khác nhau, mang lại chuyến bay ổn định ngay cả trong môi trường nhiễu sóng phức tạp.

Trong đó, Gemini là tính năng tiên tiến nhất hiện tại của ExpressLRS. Đây là chế độ ổn định nhất để nhận tín hiệu, có khả năng chống nhiễu và độ ổn định rất cao, phù hợp nhiều ứng dụng khác nhau.

SuperG Nano Transmitter hỗ trợ chế độ Gemini. Trong video test của developer Jye Smith, khi sử dụng tốc độ làm tươi 1000Hz, giá trị LQ dao động 90–100 với receiver true diversity. Tuy nhiên, sau khi chuyển sang chế độ Gemini, giá trị LQ ổn định ở 99–100. Điều này cho thấy ELRS đã tối ưu rất nhiều để đảm bảo độ ổn định của link.

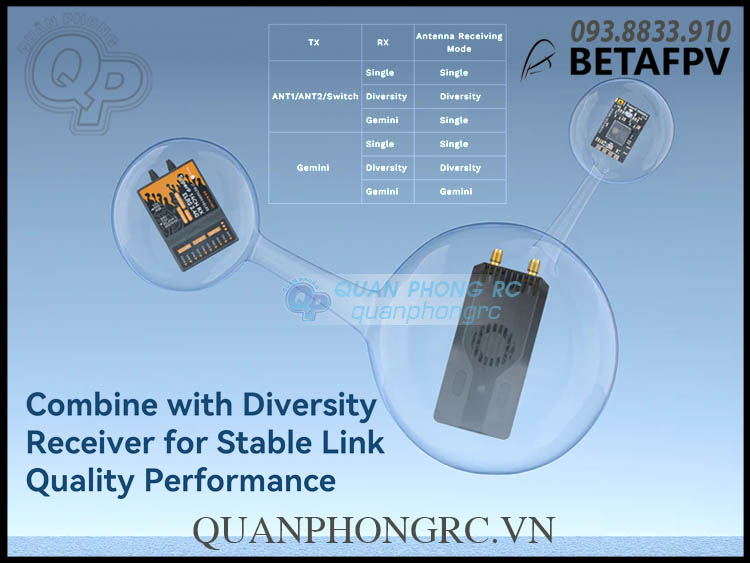

Kết hợp với Diversity RX

Chế độ Gemini được xây dựng trên nền tảng phần cứng true diversity receiver và yêu cầu một module tần số cao với dual RF output. Khi dùng cùng các sản phẩm dòng Super, ưu thế của Gemini được phát huy tối đa. Tác dụng của việc kết hợp TX và RX trong các chế độ như sau:

Khi sử dụng cùng True Diversity Receiver, bộ phát mang lại đường truyền vô cùng ổn định và mạnh mẽ, phù hợp bay trong mọi môi trường cần tín hiệu cực kỳ ổn định và độ trễ thấp, gồm: bay tầm xa, bay nhiều người, đua FPV… giúp pilot có trải nghiệm điều khiển tự tin và “máu lửa” hơn.

Công suất kép 1W

SuperG Nano Transmitter có 2 anten hoạt động @ 2 tần số, mỗi anten đều có công suất phát 1W. Điều này mang lại:

• Tín hiệu mạnh hơn

• Khoảng cách truyền xa hơn

• Tăng đáng kể tầm điều khiển

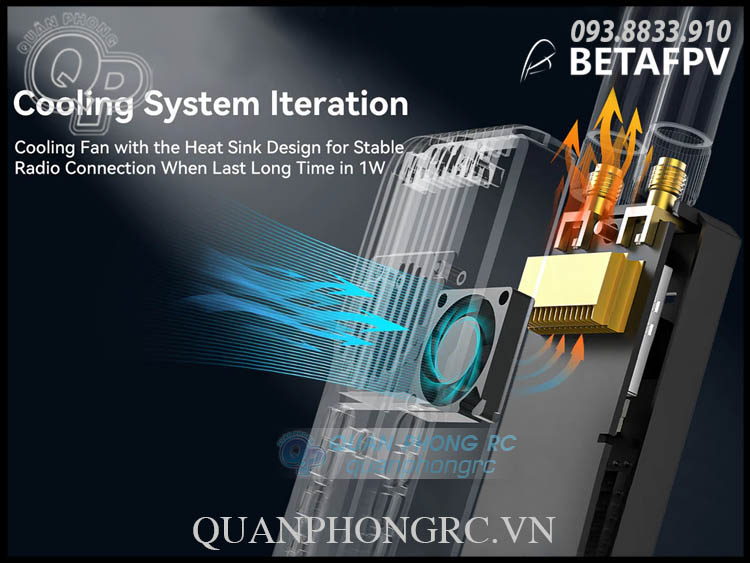

Hệ thống tản nhiệt nâng cấp

Vỏ ngoài được làm từ hợp kim nhôm CNC với bề mặt anodized, bền bỉ và dẫn nhiệt tốt. Thiết kế luồng gió trong vỏ được tối ưu, kết hợp quạt tốc độ cao và lá tản nhiệt bằng đồng, giúp tản nhiệt hiệu quả. Bạn có thể yên tâm bay với hiệu năng ổn định trong thời gian dài.

Tương thích với đa số Radio TX

SuperG Nano Transmitter có thể cấu hình thông qua LUA script. Các radio chạy EdgeTX và OpenTX hỗ trợ CRSF đều có thể dùng dễ dàng. Tương thích với các TX có khe module Nano, và dùng Micro–Nano Module Adapter cho các dòng:

• Radiomaster TX16, Boxer, Zorro

• Jumper T16, T20, T Pro

• Frsky QX7, X9, X Lite

Lưu ý: LiteRadio 3 Pro không thể hỗ trợ công suất phát kép trên 100mW do giới hạn nguồn.

Thể hiện phong cách với nhiều màu sắc

SuperG Nano Transmitter là thiết bị hiện đại với phong cách riêng, có 3 lựa chọn màu: Đỏ, Xám và Đen. Thiết kế đẹp mắt, hiệu năng vượt trội cùng nhiều màu sắc giúp bạn vừa “ngầu” vừa tối ưu hiệu suất bay.

Dòng sản phẩm ELRS

Dòng sản phẩm ExpressLRS Series được mở rộng với sự xuất hiện của SuperG Nano Transmitter. Để đạt chất lượng link xuất sắc, hãy kết hợp Gemini TX với các receiver diversity dòng Super. BETAFPV nâng tầm trải nghiệm bay với ELRS, mang lại:

• Tầm xa

• Độ trễ thấp

• Tốc độ làm tươi cao trong hệ thống điều khiển radio

Cấu hình cơ bản

SuperG Nano Transmitter được thiết kế để nhận tín hiệu sử dụng Crossfire Serial Data Protocol (CRSF). Do đó, giao diện module tần số cao của TX cần hỗ trợ xuất tín hiệu CRSF. Lấy hệ thống EdgeTX làm ví dụ:

1. Vào MODEL SEL, vào menu SETUP.

2. Tắt Internal RF (set OFF).

3. Bật External RF và chọn Output Mode: CRSF.

LUA script là ngôn ngữ script gọn nhẹ, có thể nhúng vào TX để truy cập và thay đổi cấu hình module một cách thuận tiện.

Các bước:

1. Tải script elrsV3.lua từ BETAFPV Support Center hoặc ExpressLRS Configurator.

2. Copy file elrsV3.lua vào thẻ SD của TX, đường dẫn: Scripts/Tools.

3. Trên EdgeTX, nhấn giữ nút SYS hoặc MENU để vào menu SD-HC CARD.

4. Chọn script elrsV3.lua và chạy.

5. Nếu script chạy thành công, giao diện cấu hình ELRS sẽ hiện ra.

Nút tùy chỉnh (Custom Buttons)

SuperG Nano Transmitter có 2 nút có thể gán chức năng tùy ý. Các bước:

• Dùng LUA để bật WiFi của module hoặc bật nguồn và đợi 60 giây để module tự vào chế độ WiFi.

• Đèn RGB sẽ nháy xanh chậm, báo hiệu TX đã bật WiFi

  • Tên WiFi: ExpressLRS TX

  • Mật khẩu: expresslrs

• Kết nối điện thoại hoặc máy tính vào WiFi này, mở trình duyệt và nhập http://10.0.0.1 để truy cập trang cài đặt nút.

• Ở dòng tương ứng với từng nút, chọn chức năng (Action), kiểu nhấn (Press), số lần nhấn hoặc thời gian giữ (Count), sau đó nhấn SAVE.


• Hiện có 6 chức năng có thể gán:

  • Unused	VTX Setting
    Increase Output Power	Enable WiFi
    Enter VTX Channel	Enter Binding Mode
    Enter VTX Band

  Có 2 cách dùng: nhấn ngắn (short press) và nhấn giữ (long press). Thời gian long press và số lần nhấn short press đều tùy chỉnh được.

  Button	Action	Press	Count
  Button1 (Left Button)	Enter Binding Mode	Short Press	3 Times
  	Increase Power	Long Press	For 0.5 seconds
  Button2 (Right Button)	Go to VTX  Channel Menu	Short Press	2 Times
  	Send VTX Settings	Long Press	For 0.5 second

  Cài đặt mặc định từ nhà máy:

  • Button1 (nút trái)

    • Short press 3 lần: Enter Binding Mode

    • Long press 0.5 giây: Increase Power

  • Button2 (nút phải)

    • Short press 2 lần: Vào menu VTX Channel

    • Long press 0.5 giây: Send VTX Settings

  Lưu ý: Phần cứng bộ phát này không hỗ trợ đèn RGB trên nút.

  Bind & Nguồn ngoài

  SuperG Nano Transmitter sử dụng firmware mặc định ExpressLRS V3.3.0, không dùng Binding Phrase. Vì vậy:

  • RX cần dùng firmware V3.0.0 trở lên

  • RX cũng không được cài Binding Phrase

  Để bind tối ưu, hãy đặt 2 anten của TX càng xa nhau càng tốt.

  Quy trình:

  1. Đưa receiver vào trạng thái bind và chờ kết nối.

  2. Nhấn “Bind” trong LUA script hoặc dùng nút custom đã set chức năng Bind.

  3. Khi đèn báo sáng đứng yên (solid), tức là bind thành công.



  Lưu ý: Nếu bạn flash lại firmware TX và cài Binding Phrase, bạn không thể vào trạng thái Bind bằng cách trên nữa. Lúc đó, hãy cài cùng Binding Phrase cho RX; TX và RX sẽ tự connect.

  Cấp nguồn ngoài & lưu ý công suất cao

  Khi công suất phát kép vượt 500mW, SuperG Nano Transmitter sẽ tiêu thụ điện lớn, dẫn đến giảm thời lượng pin. Để kéo dài thời gian sử dụng, nên dùng pin ngoài cấp nguồn.

  • Mức tiêu thụ phụ thuộc cả công suất phát và tỷ lệ telemetry (return ratio).

  • Ở công suất cao (500mW trở lên), có thể giảm tỷ lệ trả về để giảm tiêu thụ.

  Ví dụ:

  • Trong chế độ Gemini, ở return ratio 1:128, dòng tiêu thụ ~1000mA.

  • Ở return ratio 1:2, mức tiêu thụ chỉ bằng một nửa so với 1:128.

  •

  Lưu ý nguồn:
  Khi điện áp pin của radio hoặc pin ngoài thấp hơn 7V (2S) hoặc 10.5V (3S), hãy cẩn trọng khi dùng Gemini mode ở 500mW và 1W, nếu không TX có thể tự reset do thiếu nguồn, gây mất điều khiển.

  Package – Bộ sản phẩm bao gồm

  • 1 × SuperG Nano Transmitter

  • 2 × Anten 2.4G dạng “keo dán” (Glue Stick Antenna)

  • 1 × Cáp dữ liệu USB to Type-C

  • 1 × Cáp nguồn Type-C đực sang XT30U đực

  • 1 × Cáp tín hiệu GH1.25 đực sang FUTABA đực

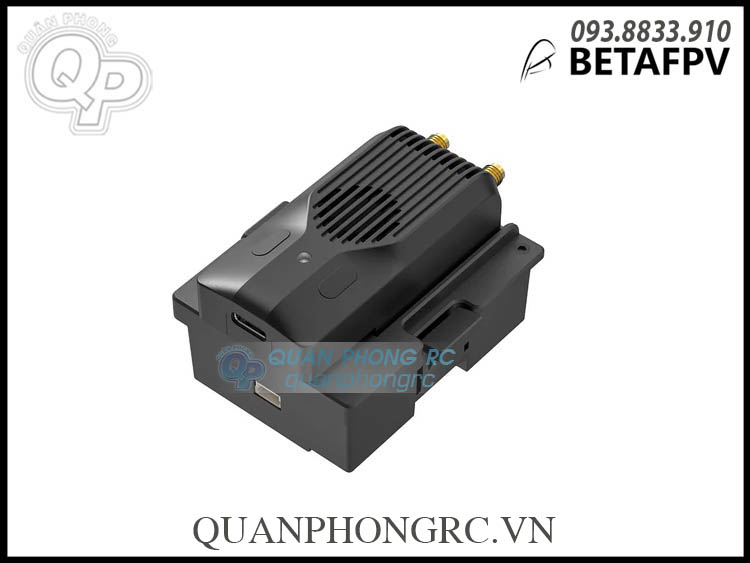

  • 1 × Micro–Nano Module Adapter (bản tiêu chuẩn)

  • 1 × Miếng dán EVA hai mặt

  • 1 × Sách hướng dẫn sử dụng

----------------------------------------------------------------------------------------------------

Based on ELRS V3.3 and collaborated with ELRS developer team, the First Ever Gemini Dual-Frequency Diversity Transmitter comes out! At present, SuperG Nano Transmitter can be fully activated to achieve the best link quality ever combined with diversity rx such as SuperD receiver or SuperP receiver. With dual 1W transmit power, it excels in anti-interference performance and stability, making it the ideal solution for demanding applications like FPV racing, long-range flight, and professional photography.

Bullet Point

• Introducing the pioneering Gemini Dual-Frequency Diversity Transmitter, propelling ELRS into the era of dual-frequency capabilities.
• Dual 1W transmit power experienced amplified signal strength, expanded transmission distances, and a substantial increase in remote control range.
• In conjunction with existing true diversity receivers, activating the Gemini mode ensures unwavering signal stability even in the most intricate radio environments.
• Meticulously crafted from CNC aluminum alloy, the transmitter casing facilitates efficient thermal conductivity, complemented by an intelligently designed Heatsink system for optimal heat dissipation.
• Featuring 2 customizable buttons and 1 USB port, the transmitter accommodates external power sources, enabling steadfast long-range expeditions.

Specification

• Item: BETAFPV SuperG Nano Transmitter Module | ELRS 2.4G
• Weight: 44.8g
• Color: Black
• Antenna Connector: 2* RP-SMA
• RF Power: 25mw/50mW/100mW/250mW/500mW/1000mW
• Packet Rate: 50Hz/100Hz/150Hz/250Hz/333Hz/500Hz/D250/D500/F500/F1000
• Frequency Band: 2.4GHz ISM
• Backpack: support
• Input Voltage: 7V~13V DC
• Rated Current: 8V,1000mA@1000mW, 1:128, Gemini mode
• USB Port: Type-C
• Fan Voltage: 5V
• Default Firmware Version: ExpressLRS V3.3.0
• Target Name: BETAFPV SuperG Nano 2.4GHz TX

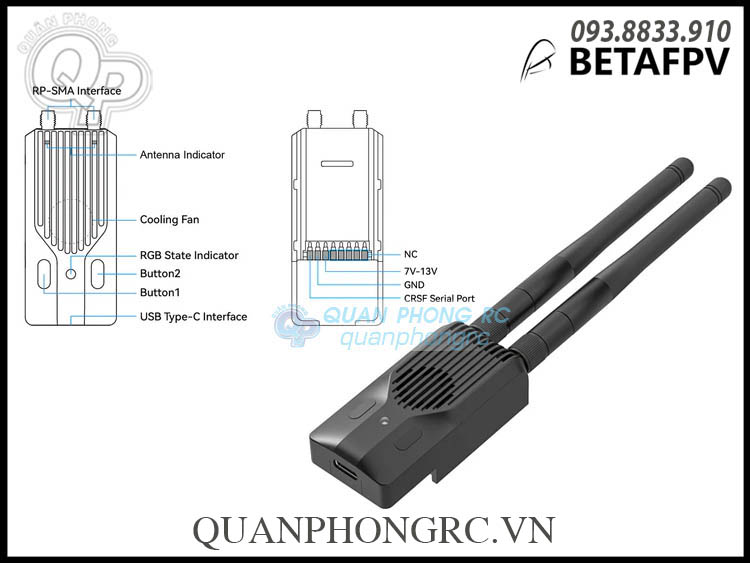

Diagram

Below is the diagram for the SuperG Nano Transmitter.

Note: Please assemble the antenna before powering on. Otherwise, the PA chip in the SuperG Nano Transmitter will be damaged permanently.

The following is the comparison information of the 3 products SuperG Nano Transmitter, ELRS Nano TX Module and ELRS Micro TX Module. It shows the advancing updates and specifications more than ever.

Know More About Diversity&Gemini

• Antenna Diversity mode, two antennas. Switch the two antennas regularly to read the RSSI value of the signal and determine which antenna to use to receive data.
• True Diversity mode, where both antennas receive data at the same frequency, and the antenna that receives the correct data first is used.
• Gemini mode, where two antennas simultaneously receive telemetry data with a frequency difference of 40MHz. They also transmit data simultaneously but at different frequencies. This means that you can receive the same data packets on different frequencies and antennas. This mode provides stable flight even in complex radio environments.

Among them, Gemini is the most advanced function yet of ExpressLRS - Gemini mode currently! It owns the most stable mode for receiving signals and offers higher resistance to interference and stability, making it suitable for various applications.

SuperG Nano Transmitter features Gemini mode. In a testing video by developer Jye Smith, it is shown that with a refresh rate of 1000Hz, the LQ value fluctuates between 90-100 when the true diversity receiver is in operation. However, after switching to Gemini mode, the LQ value stabilizes at 99-100. This demonstrates that ELRS goes to great lengths to ensure link stability.

Combination with Diversity RX

Gemini mode is built upon the hardware foundation of true diversity receivers and requires a dual RF output high-frequency module. When used with Super series products, the advantages of Gemini mode can be fully utilized. And The effects of using the transmitter and receiver in various modes are as follows:

Using it together with True Diversity Receiver ensures a super stable yet strong radio link for pilots to fly in any environment that require extremely stable signals and low latency. Including long-range flights, multiplayer flights, and FPV racing. It gives pilots a robust and aggressive flight experience.

Dual 1W Output Power

The SuperG Nano Transmitter with Dual-active Antennas@Dual Frequencies, each boasting a powerful 1W transmission power. Experience stronger signals, longer transmission distances, and enhanced remote control range.

Cooling System Iteration

The casing part is made of CNC aluminum alloy with an anodized surface for durability. It efficiently dissipates heat, thanks to its optimized internal airflow and high-speed fan with copper heat fins. Fly with confidence and enjoy reliable performance every time.

Combination with Most Radio TX

The SuperG Nano Transmitter could be configured via LUA script. EdgeTX and OpenTX radio transmitter that supports CRSF could be used easily. It available for popular Nano interface TX when used with Micro-Nano Module Adapter including Radiomaster TX16, Boxer, Zorro. Jumper T16, T20, T Pro. Frsky QX7, X9, X Lite.

Note: LiteRadio 3 Pro Radio Transmitter cannot support dual transmitter power above 100mW due to power supply issues.

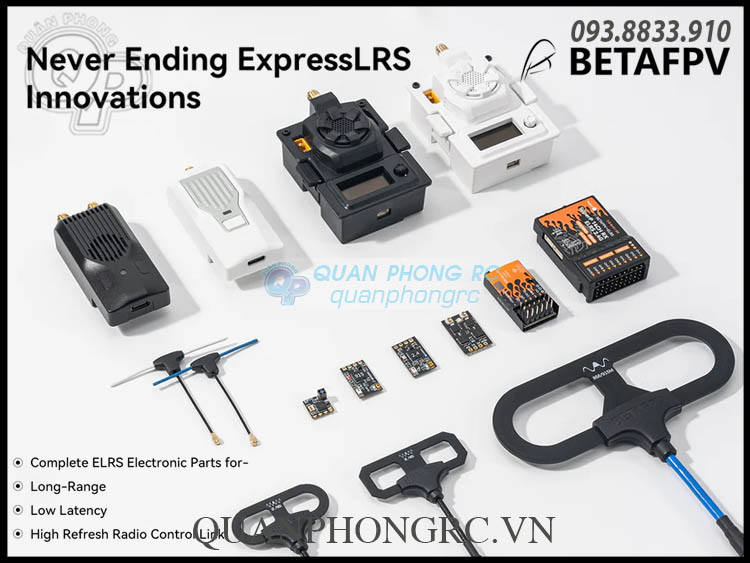

ELRS Series

The ExpressLRS Series expands its lineup with the addition of SuperG Nano Transmitter. To achieve exceptional link quality, pair the Gemini TX with Super series diversity receivers. BETAFPV takes the flying experience to new heights by introducing ELRS links that offer long-range capabilities, low latency, and high refresh rates in a radio control system.

Basic Configuration

SuperG Nano Transmitter is designed to receive signals using the Crossfire Serial Data Protocol (CRSF). Therefore, the interface of the transmitter's high-frequency module needs to support CRSF signal output. Taking the EdgeTX transmitter system as an example, we will explain how to configure the transmitter to output CRSF signals and control the transmitter using Lua scripts.

In the EdgeTX system, navigate to MODEL SEL and enter the SETUP menu. Disable Internal RF (set to OFF), enable External RF, and set the Output Mode to CRSF, as shown in the picture below.

Lua scripting is a lightweight and compact scripting language that can be embedded in the transmitter for convenient access to and modification of the transmitter's configuration.

• Download the elrsV3.lua script from the BETAFPV Support Center or ExpressLRS Configurator.
• Copy the official Lua script, elrsV3.lua, to the SD card of the transmitter, under the path Scripts/Tools.
• On the EdgeTX system, long-press the SYS button or MENU button to access the SD-HC CARD menu.
• In this menu, select the elrsV3.Lua script and run it.
• If the Lua script runs successfully, the interface will appear as shown in the illustration below.

Custom Buttons

SuperG Nano Transmitter reserves 2 buttons that can be customized by users. Here are the specific steps to operate:

1. Enable the transmitter's WiFi or power it on and wait for 60 seconds to enter WiFi mode using LUA programming.
2. The RGB indicator light will slowly flash in green, indicating that the transmitter has automatically enabled WiFi (WiFi name: ExpressLRS TX, WiFi password: expresslrs).
3. Connect your smartphone or computer to the WiFi network and open a web browser. Enter http://10.0.0.1 to access the custom button settings page.
4. In the corresponding button's Action column, select the desired custom function. Then, choose the button type and the number of presses or duration in the Press and Count columns. Click SAVE to complete the settings.

Currently, there are 6 available functions that can be assigned to shortcut buttons. There are 2 ways to use the buttons: long-press and short-press. The duration of a long press can be customized, while the number of presses for a short press can also be customized.

The following are the 6 functions that can be set:

Unused	VTX Setting
Increase Output Power	Enable WiFi
Enter VTX Channel	Enter Binding Mode
Enter VTX Band

The pictures below show the functionality of the transmitter in its factory default settings. (The left button is Button1 and the right button is Button2).

Button	Action	Press	Count
Button1 (Left Button)	Enter Binding Mode	Short Press	3 Times
	Increase Power	Long Press	For 0.5 seconds
Button2 (Right Button)	Go to VTX  Channel Menu	Short Press	2 Times
	Send VTX Settings	Long Press	For 0.5 seconds

Note: This transmitter hardware does not support button RGB lights.

Bind & External Power Supply

The SuperG Nano Transmitter utilizes the default firmware, which employs the ExpressLRS V3.3.0 official protocol without a Binding Phrase. Consequently, the binding receiver should also be equipped with firmware V3.0.0 or higher and have no Binding Phrase set. For optimal performance, it is recommended to position the transmitter's two antennas as far apart as possible.

• Put the receiver in a bound state and wait for connection.
• Click the "Bind" in the Lua script or the set custom button to enter the binding mode.
• If the Indicator has turned solid, it indicates that the device has been bound successfully.

Note: If the firmware of the TX is reflashed and the Binding Phrase is configured, you cannot enter the Binding state through the above method. Please set the RX to the same frequency Binding Phrase, and the TX and RX can be connected automatically.

When the dual transmit power exceeds 500mW, the SuperG Nano Transmitter exhibits relatively high power consumption, leading to a reduced battery life. To prolong the transmitter's usage time, it is advisable to utilize an external battery as a power source.

• The power consumption of the transmitter is not only related to the transmit power but also to the telemetry ratio. When using high power of 500mW and above, the return ratio can be set higher to reduce power consumption and extend use time.
• For example, in Gemini mode, the power consumption of setting the return ratio to 1:128 is 1000mA, while the power consumption of setting the return ratio to 1:2 is only half of 1:128.

Note: When the voltage of the radio transmitter battery or external battery is lower than 7V (2S) or 10.5V (3S), please use the Gemini mode of 500mW and 1W carefully, otherwise the transmitter will enter the restart state due to insufficient power supply, resulting in disconnection out of control.

FAQ

• Reason: EdgeTX version problem
• Solution: The EdgeTX version needs to be upgraded to 2.8.0 or above. And the LiteRadio 3 Pro Radio Transmitter defaults to EdgeTX 2.8.0 and does not have this problem.

• Download the Instruction Manual for the SuperG Nano Transmitter

• Download the firmware for the SuperG Nano Transmitter

• Download the Backpack firmware for the SuperG Nano Transmitter

• Download the STL File for the SuperG Nano TX Insulated shell

• Click to learn more about the ELRS Lua Scripts

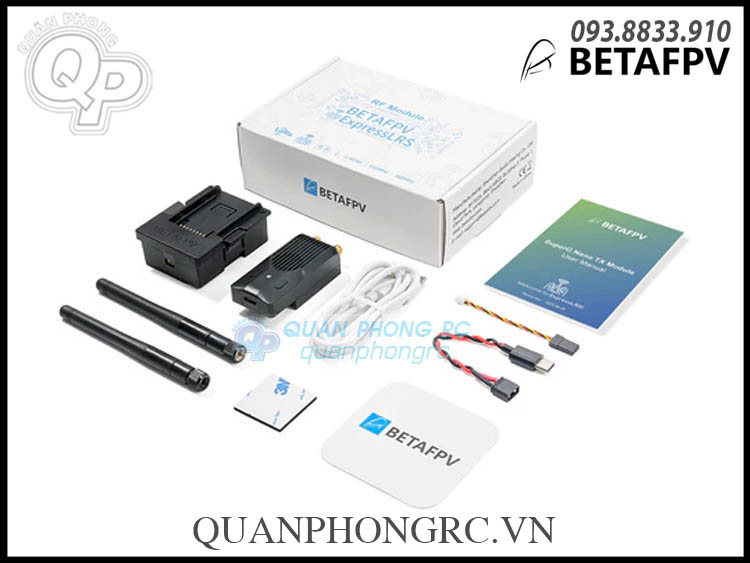

Package

• 1 * SuperG Nano Transmitter
• 2 * 2.4G Glue Stick Antenna
• 1 * USB to Type-C Data Cable
• 1 * Type-C Male to XT30U Male Power Cable
• 1 * GH1.25 Male to FUTABA Male Signal Cable
• 1 * Micro-Nano Module Adapter (Standard Version)
• 1 * Double Side EVA Foam Tape
• 1 * Instruction Manual
• 1 * Service Card
