BETAFPV SuperX ELRS Gemini Nano Receiver (ELRS 2.4G+915M)

BETAFPV SuperX ELRS Gemini Nano Receiver (ELRS 2.4G+915M)

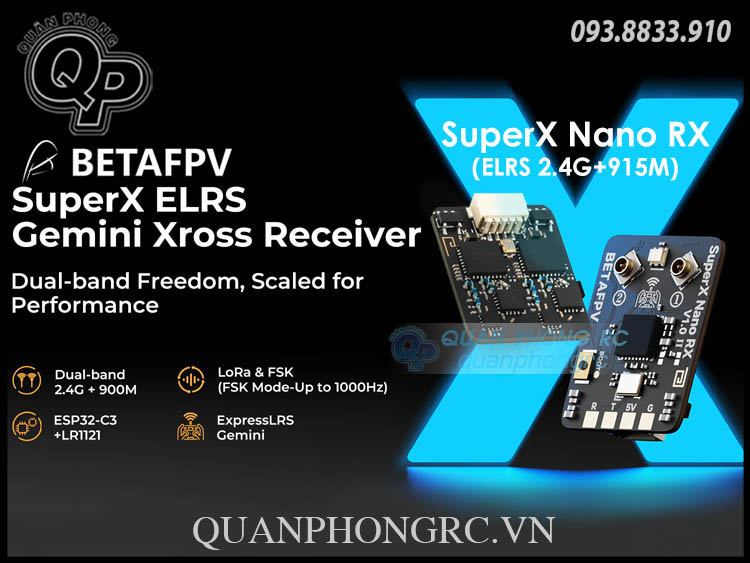

Được trang bị chip RF LR1121 của Semtech và ESP32-C3 của Espressif, SuperX mở đầu cho receiver Gemini Xrossband đầu tiên của BETAFPV – làm chủ cả hai băng tần 900M (868/915MHz) và 2.4G thông qua các chế độ LoRa và FSK 1000Hz siêu nhanh. Vượt qua cổng đua và những hành trình tầm xa với độ tin cậy tín hiệu vững như đá, nơi mà những link khác dễ dàng bỏ cuộc. Hãy chọn SuperX Nano với khả năng dual-band thực thụ hoặc SuperX Mono với khả năng chuyển băng linh hoạt cho hiệu năng được tinh chỉnh tối đa trong mọi kịch bản bay.

Bullet Points

• Chip RF Semtech LR1121 + MCU Espressif ESP32-C3

• Hỗ trợ chế độ LoRa và FSK 1000Hz siêu nhanh

• Hỗ trợ 900M Gemini, 2.4G Gemini, 900M+2.4G GemX

• SuperX Nano: Dual-band thực thụ, tối ưu cho môi trường nhiễu RF

• SuperX Mono: Chuyển băng linh hoạt, phù hợp build micro

• Tương thích với các module TX: Micro / Micro V2 / Nano V2 / SuperG

• Thiết kế nhỏ gọn và nhẹ

Thông số kỹ thuật

Gemini

ExpressLRS Gemini tạo nên cuộc cách mạng trong điều khiển RC bằng cách tận dụng phần cứng true diversity để phát/thu đồng thời trên 2.4GHz và/hoặc 900MHz. Khác với hệ thống truyền thống, Gemini sử dụng hai chuỗi TX/RX độc lập, mang lại chất lượng link (LQ) vượt trội trong các môi trường khó như đường đua FPV hay khu vực đô thị.

Antenna diversity, true diversity và Gemini – SuperX

Gemini cung cấp 3 chế độ:

• 900M Gemini

• 2.4G Gemini

• 900M+2.4G Gemini Xrossband (GemX)

Với GemX, bạn không còn phải lựa chọn giữa ưu điểm:

• 2.4GHz: độ trễ cực thấp

• 900MHz: tầm xa và xuyên vật cản tốt

GemX kết hợp chúng trong một link duy nhất.

Lưu ý: Chế độ GemX yêu cầu TX hỗ trợ dual-band.

SuperX Nano: Dual Band 900M + 2.4G

Được trang bị 2 chip LR1121 từ Semtech, SuperX Nano Receiver mang lại độ tin cậy tín hiệu tối đa với 3 chế độ chính:

• 900M Gemini – ưu tiên tầm xa, khả năng xuyên vật cản

• 2.4G Gemini – ưu tiên độ trễ cực thấp

• 900M+2.4G GemX – hoạt động đồng thời cả hai băng tần

Bộ anten T dual-band đi kèm giúp bạn không cần đổi anten khi đổi băng tần. Thuật toán xử lý diversity nâng cao đảm bảo link ổn định ngay cả trong môi trường nhiễu RF nặng.

Đây là lựa chọn tối thượng cho:

• Pilot đua FPV thi đấu

• Người bay tầm xa khám phá

• Anh em quay phim/chụp ảnh chuyên nghiệp cần link ổn định tuyệt đối, không thỏa hiệp.

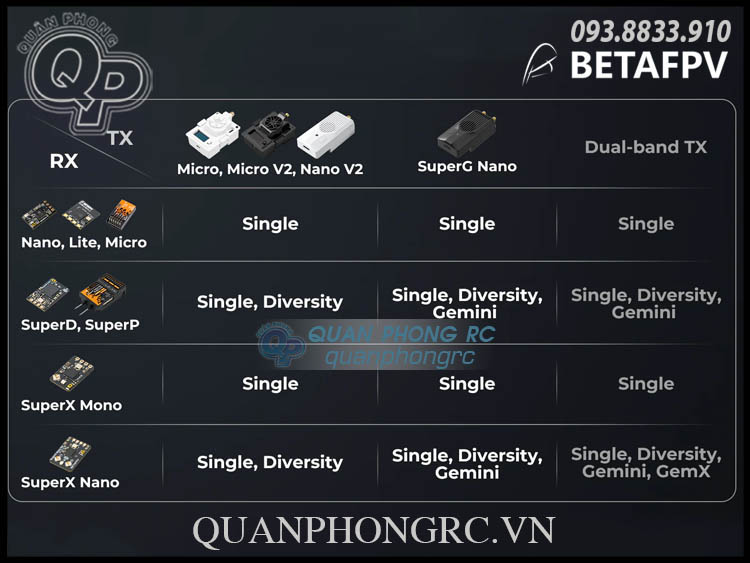

SuperX vs SuperD vs Nano

Dòng BETAFPV ExpressLRS Receivers

Việc chọn đúng receiver là chìa khóa cho hiệu năng FPV tối ưu. Dòng ExpressLRS của BETAFPV mang đến nhiều lựa chọn phù hợp từng nhu cầu: ELRS Lite, Micro, Nano, SuperP, SuperD và SuperX mới.

Từ whoop đua trong nhà đến quay phim tầm xa ngoài trời, BETAFPV thiết kế các link:

• Độ trễ thấp

• Chống nhiễu tốt

• Độ ổn định cao

Cấu hình

SuperX Receiver hiện hỗ trợ các giao thức: CRSF / SBUS / SUMD. Dưới đây là ví dụ cấu hình với CRSF trên flight controller chạy Betaflight.

Sơ đồ nối dây (wiring diagram)

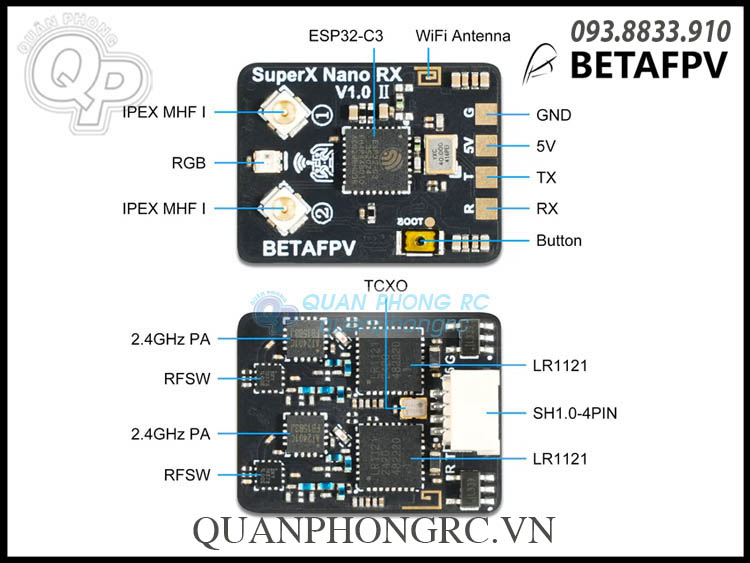

Cấu hình chân JST SH:

SuperX ELRS Gemini Xross Receiver JST SH connection diagram

Lưu ý: Betaflight và ExpressLRS dùng thứ tự chân JST SH khác nhau:

• Betaflight: 5V (V+), GND, RX, TX

• ExpressLRS: GND, 5V (V+), TX, RX
  Khi dùng dây terminal sẵn, hãy kiểm tra lại thứ tự chân trước khi cắm.

Thiết lập trong Betaflight Configurator:

1. Kết nối FC với Betaflight Configurator.

2. Tab Ports: bật Serial RX trên UART đang dùng (ví dụ UART1).



3. Tab Configuration:

   • Receiver Mode: chọn Serial (via UART)

   • Serial Receiver Provider: chọn CRSF

Bind

SuperX Receiver sử dụng ExpressLRS V3.x official làm firmware mặc định và không có sẵn Binding Phrase.

Điều kiện:

• TX module cũng phải dùng firmware ExpressLRS V3.x hoặc mới hơn

• Không cài sẵn Binding Phrase trên TX

Cách bind:

1. Ngắt và cấp lại nguồn RX 3 lần, mỗi lần cách nhau 1 giây
   hoặc nhấn giữ nút BOOT trong 2 giây để vào chế độ bind.

2. Đèn RGB nháy cam 2 lần lặp lại, nghĩa là RX đang ở bind mode.

3. Trên radio/TX module, chọn bind với receiver.

4. Khi đèn RGB sáng liền (solid) là bind thành công.

Ghi chú:

• Sau khi bind 1 lần, receiver sẽ tự lưu Binding Phrase/autobind. Những lần sau chỉ cần bật nguồn là tự kết nối, không cần bind lại.

• Nếu bạn flash lại firmware SuperX và có cài Binding Phrase, sẽ không bind được bằng cách ở trên. Lúc này, hãy cài cùng Binding Phrase trên TX module, TX & RX sẽ tự bind.

• Nên đặt 2 anten càng xa nhau càng tốt để cải thiện thu sóng.

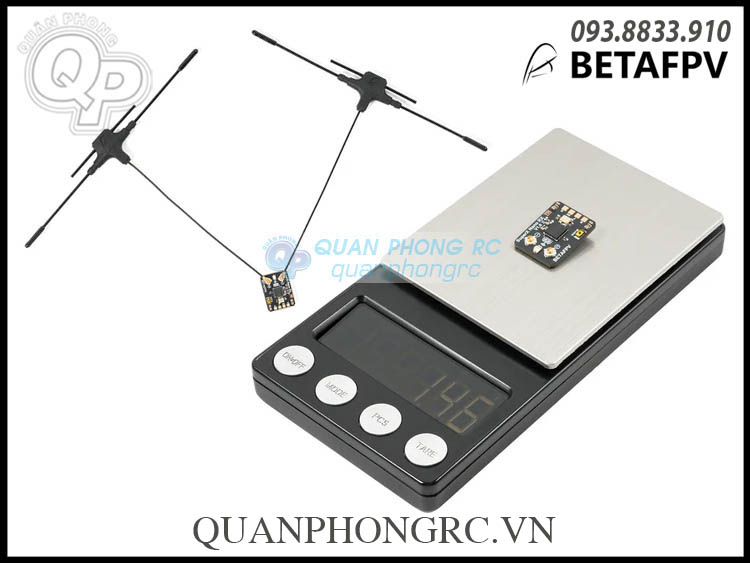

Package – Bộ sản phẩm (SuperX ELRS Gemini Xross Receiver – Nano)

• 1 × SuperX Nano Receiver

• 2 × Anten T dual-band

• 1 × Đầu nối SH1.0 (hai đầu)

• 2 × Ống co nhiệt

• 1 × Sách hướng dẫn sử dụng

---------------------------------------------------------------------------------------------------

Powered by Semtech’s LR1121 RF chips and Espressif’s ESP32-C3, the SuperX pioneers BETAFPV’s first Gemini Xrossband receiver – mastering 900M (868/915MHz) and 2.4G bands via LoRa and blistering 1000Hz FSK modes. Conquer race gates and long-range horizons with unshakeable signal reliability, where lesser links fail. Choose the dual-band mastery of SuperX Nano or the band-switching agility of SuperX Mono for precision-tuned performance in any flying scenario.

Bullet Points

• Semtech LR1121 RF chips + Espressif ESP32-C3
• LoRa and blistering 1000Hz FSK modes
• Supports 900M Gemini, 2.4G Gemini, 900M+2.4G GemX
• SuperX Nano: Dual-band mastery for RF-challenged environments
• SuperX Mono: Band-switching for micro builds
• Works with Micro/Micro V2/Nano V2/SuperG TX modules
• Compact and lightweight

Specifications

Gemini

ExpressLRS Gemini revolutionizes RC control by leveraging true diversity hardware to simultaneously transmit across 2.4GHz and/or 900MHz frequencies. Unlike conventional systems, Gemini utilizes dual independent transmit/receive chains - delivering superior link quality (LQ) that thrives in challenging environments like race courses or urban areas.

Gemini offers three modes: 900M Gemini, 2.4G Gemini, and 900M+2.4G Gemini Xrossband (GemX). With GemX, you no longer need to choose between performance traits—it combines 2.4GHz's low latency and 900MHz's long-range in a single, seamless link.

Note: The GemX mode requires a dual-band TX.

SuperX Nano: 900M+2.4G Dual Band

Powered by dual LR1121 chips from Semtech, the SuperX Nano Receiver delivers uncompromising signal reliability with three modes: 900M Gemini (long-range penetration), 2.4G Gemini (ultra-low latency), and 900M+2.4G GemX (simultaneous operation). The included dual-band T antennas eliminate frequency-switching hassles, while advanced diversity processing ensures rock-solid stability in RF-challenged environments. Built for mission-critical applications, it's the ultimate solution for competitive racers, long-range explorers, and professional aerial photographers who demand zero-compromise performance.

SuperX vs. SuperD vs. Nano

BETAFPV ExpressLRS Receivers

Choosing the right receiver is critical for optimal FPV performance. BETAFPV’s ExpressLRS lineup offers tailored solutions for every pilot: ELRS Lite, Micro, Nano, SuperP, SuperD, and the newest SuperX. From whoop racing to long-range cinematography, we engineer the low-latency links and interference-proof performance you demand.

Configuration

The SuperX Receiver currently supports CRSF/SBUS/SUMD protocols. The following takes CRSF protocol as an example to introduce its connection and pin configuration with Betaflight firmware flight controller.

Wiring diagram:

JST SH connector pin configuration:

Note: Betaflight and ExpressLRS use different JST SH connector pin configurations. Betaflight: 5V (V+), GND, RX, TX; ExpressLRS: GND, 5V (V+), TX, RX. When using the terminal wires for connection, please check the sequence.

Connect the flight controller to the Betaflight Configurator for basic configuration. First, on the "Port" tab, enable the flight controller serial port like UART1 as Serial Rx.

On the "Configuration" tab, set Receiver Mode to Serial (via UART) and Serial Receiver Provider to CRSF.

Bind

The SuperX Receiver uses ExpressLRS V3.x official protocol as its default firmware without a pre-set binding phrase. For successful operation, ensure the transmitter module also uses ExpressLRS V3.x or later firmware with no pre-set binding phrase.

1. Power-cycle the receiver 3 times with a 1-second interval or press and hold the BOOT button for 2 seconds to enter binding mode.
2. The RGB indicator flashes orange twice, which indicates the receiver is in bind mode.
3. Configure remote control or transmitter module to bind with the receiver. If the RGB indicator is a solid light, it's bound!

Notes:

• After binding once, the receiver will remember the autosaved binding phrase and device. Further restarting of the device will be bound automatically without the need for a rebinding process.
• If you have flashed firmware to the SuperX and configured the binding phrase, you will not be able to bind using the method above. Please set the same binding phrase for the transmitter module, this allows the receiver to be bound to the device automatically.
• It is recommended to place the two antennas as far apart as possible for better reception.

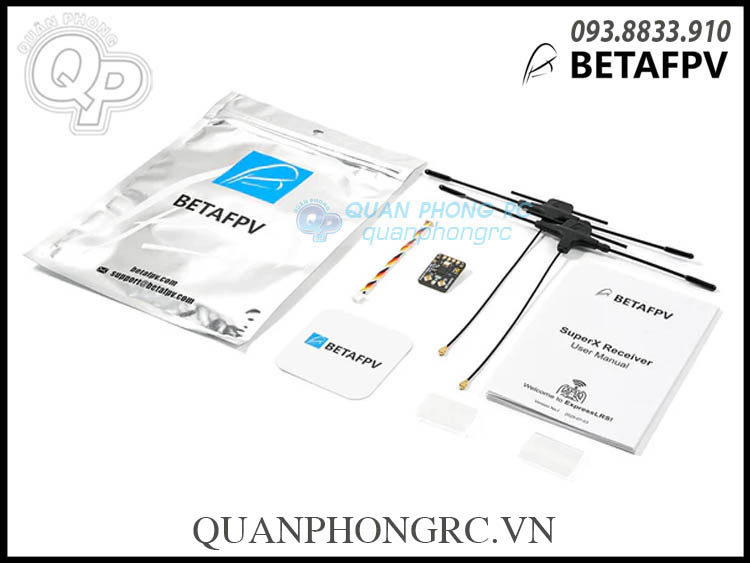

Package

Item: SuperX ELRS Gemini Xross Receiver - Nano

• 1* SuperX Nano Receiver
• 2* Dual-band T Antenna
• 1* SH1.0 Connector (Double Ended)

• 2* Heat Shrink Tubing
• 1* User Manual
