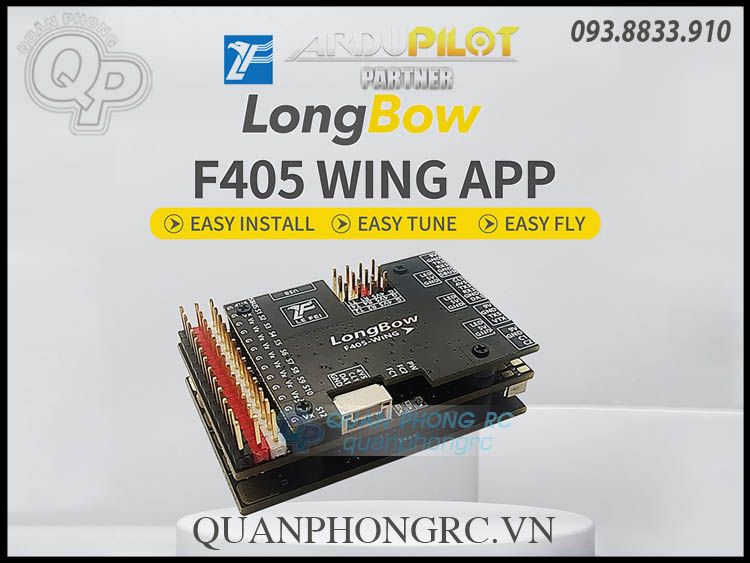

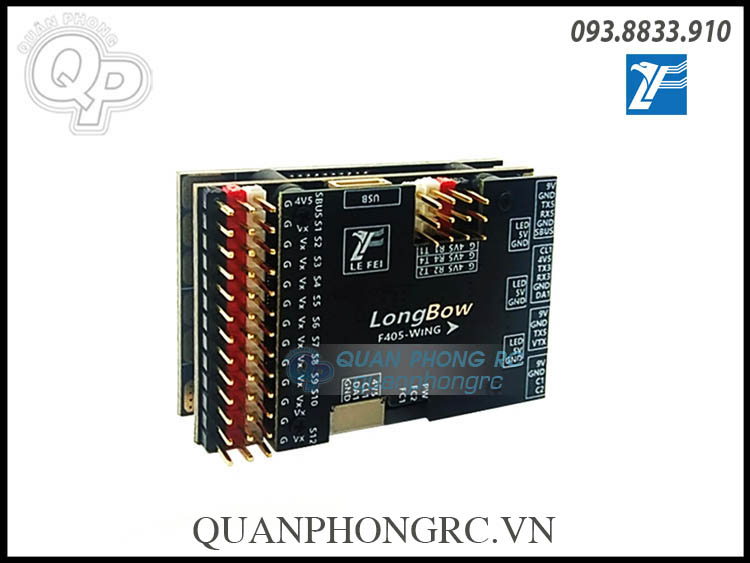

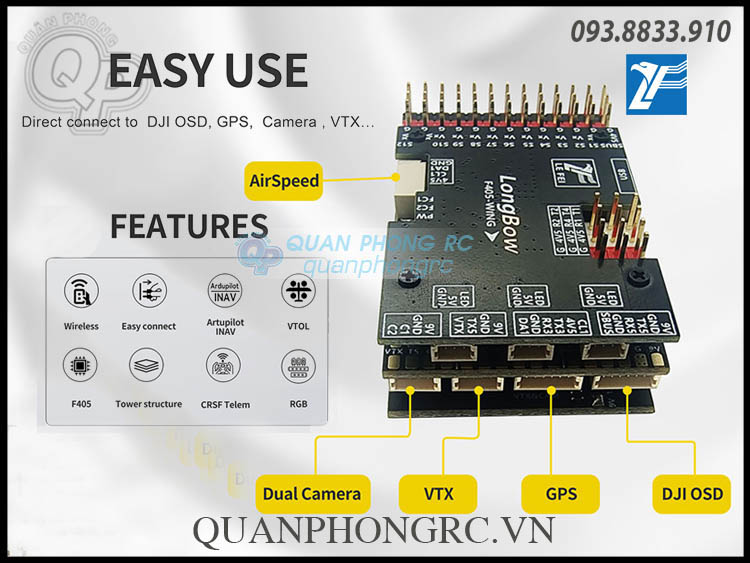

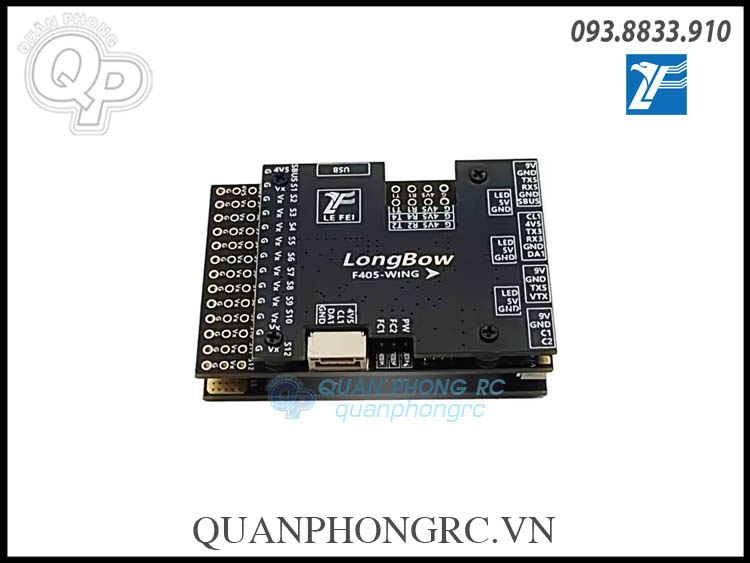

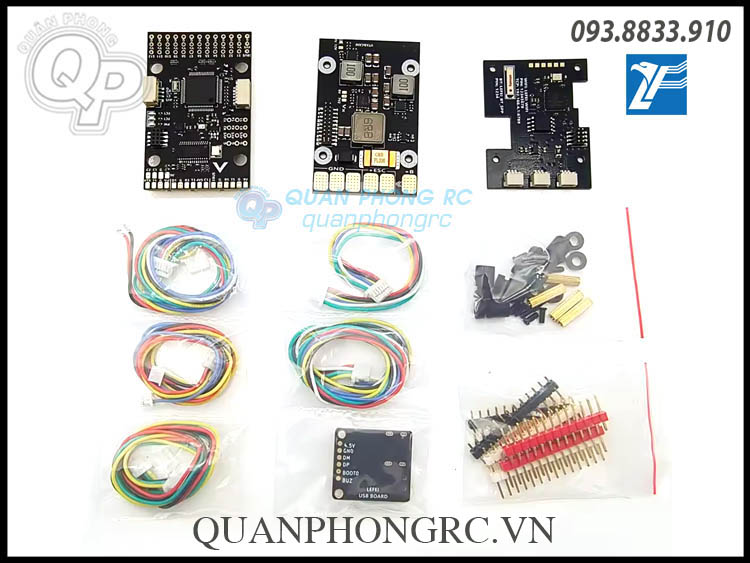

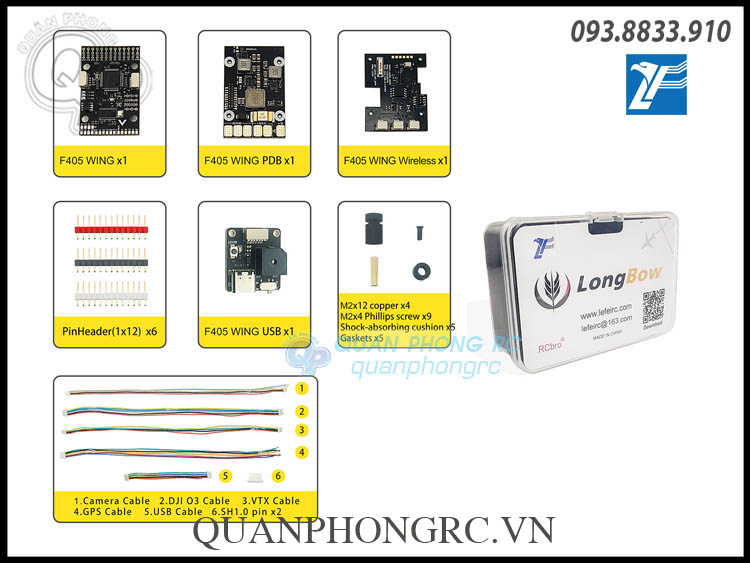

Mạch Cân Bằng LEFEI LongBow F405 WING APP Fixed Wing Flight Controller (Không Gồm GPS)

Mạch Cân Bằng LEFEI LongBow F405 WING APP Fixed Wing Flight Controller (Không Gồm GPS)

User Manual: longbowf405_en.pdf

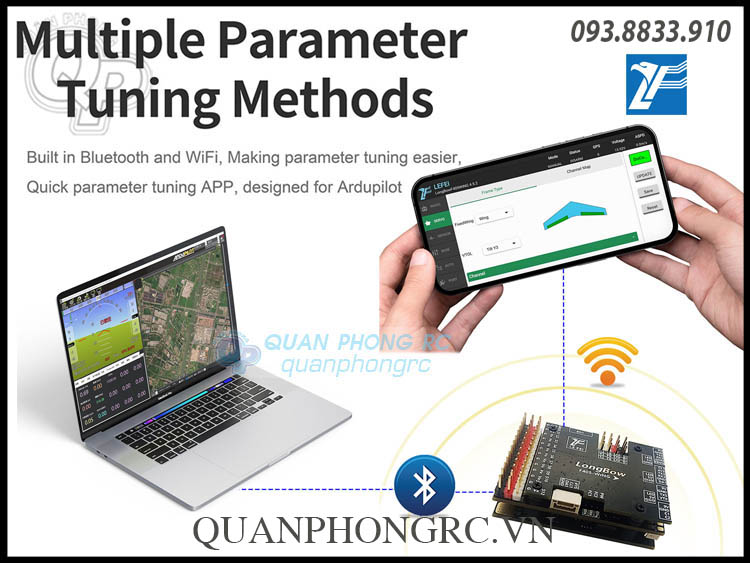

LEFEI LongBow F405 WING APP là bộ điều khiển bay linh hoạt, mạnh mẽ và dễ thiết lập, rất phù hợp cho các dự án máy bay cánh cánh bằng hoặc VTOL muốn sử dụng iNAV/ArduPilot và điều khiển bằng app mà không cần module GPS trong phiên bản bạn tham khảo. Bạn cần tích hợp thêm GPS (không bao gồm) nếu muốn dùng các chế độ định vị tự động, waypoint hay Return-to-Home đầy đủ hơn.

Phần cứng (HardWare)

• MCU: STM32F405RGT6, 168MHz, Flash 1MB

• IMU: ICM42688-P

• Baro: SPL06

• OSD: AT7456E

• Blackbox: khe thẻ MicroSD

• 6x UARTs

• 12x ngõ ra PWM

• 1x I2C

• 2x ADC (VBAT, Current)

• Tích hợp inverter cho ngõ vào SBUS

• USB Type-C (USB2.0)

Firmware (FirmWare)

• ArduPilot: LongBowF405WING (ArduPlane 4.5 trở lên)

• INAV: LongBowF405WING (INAV 6.0 trở lên)

PMU

• Dải điện áp vào: 9~30V (3~6S) kèm bảo vệ TVS

• Cảm biến dòng (Current Sensor): 160A, ADC 3.3V (Ardupilot 50A/V)

• Điện trở shunt (Sense resistor): 120A liên tục, 160A đỉnh

Ngõ ra BEC 5V

• Dùng cho: Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, GPS module, AirSpeed

• Dòng liên tục: 2A

Ngõ ra BEC 9V / 12V

• Dùng cho: Video Transmitter, Camera, Gimbal, v.v.

• Dòng liên tục: 2A

• Tùy chọn 12V bằng jumper pad

• Để ổn định đầu ra 9V/12V: điện áp vào phải > điện áp ra +1V

Ngõ ra BEC Vx

• Dùng cho Servos

• Điện áp điều chỉnh được: mặc định 5V, tùy chọn 6V hoặc 7.2V

• Dòng liên tục: 6A, đỉnh 8A

• Để ổn định đầu ra Vx: điện áp vào phải > điện áp Vx +1V

-----------------------------------------------------------------------------------------

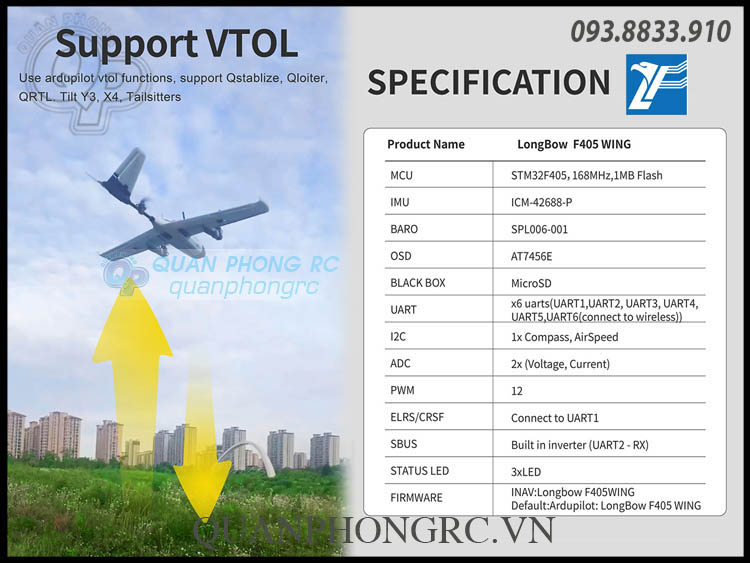

HardWare

• MCU: STM32F405RGT6, 168MHz , 1MB Flash

• IMU: ICM42688-P

• Baro: SPL06

• OSD: AT7456E

• Blackbox: MicroSD card slot

• 6x UARTs

• 12x PWM outputs

• 1x I2C

• 2x ADC (VBAT, Current)

• Built in inverter for SBUS input

• USB Type-C(USB2.0)

FirmWare

• ArduPilot: LongBowF405WING (ArduPlane 4.5 or newer)

• INAV: LongBowF405WING (INAV 6.0 or newer)

PMU

• Input voltage range: 9~30V(3~6S) w/TVS protection

• Current Senor: 160A, 3.3V ADC(Ardupilot 50A/V)

• Sense resistor: 120A continuous, 160A peak

BEC 5V output

• Designed for Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, Buzzer, GPS module, AirSpeed

• Continuous current: 2 Amps

BEC 9V /12V output

• Designed for Video Transmitter, Camera, Gimbal ect.

• Continuous current: 2 Amps

• 12V option with Jumper pad

• for stable 9V/12V output, input voltage should > output voltage +1V

BEC Vx output

• Designed for Servos

• Voltage adjustable, 5V Default, 6V or 7.2V options

• Continuous current: 6 Amps, 8A Peak

• for stable Vx output, input voltage should > Vx voltage +1V
