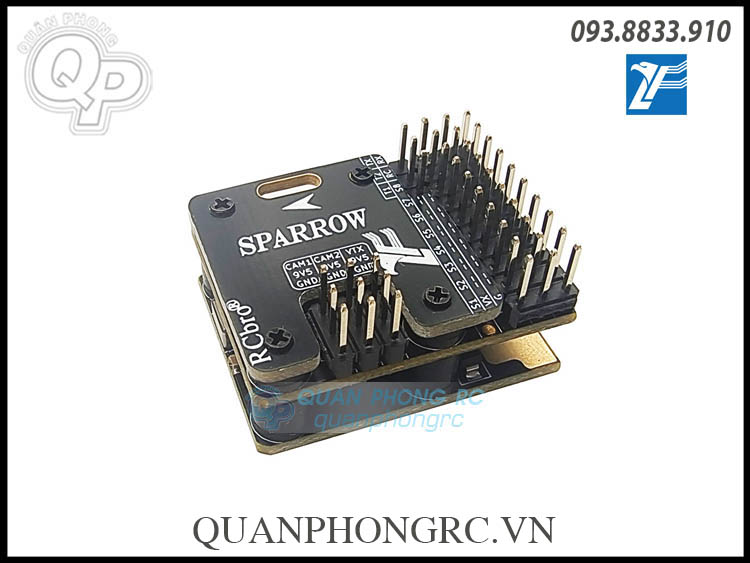

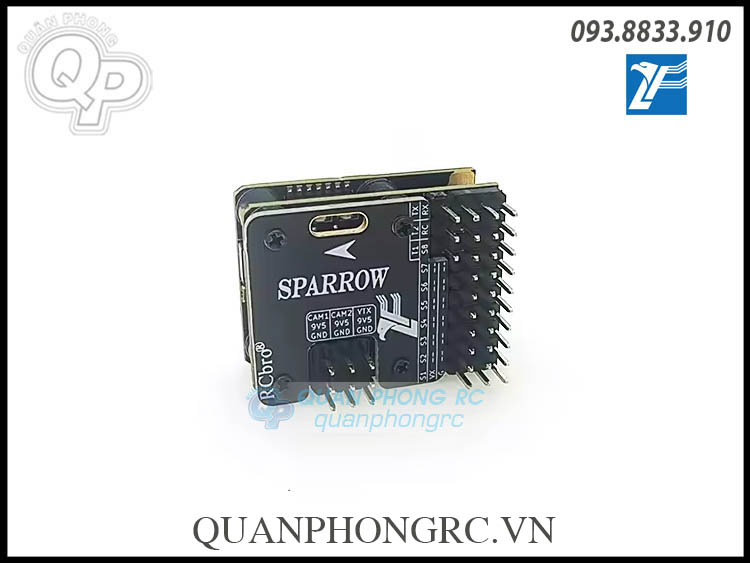

Mạch Cân Bằng LEFEI RCBro Sparrow V3 PRO Flight Controller (Không Gồm GPS)

Mạch Cân Bằng LEFEI RCBro Sparrow V3 PRO Flight Controller (Không Gồm GPS)

User Manual: sparrow_v3_pro_manual_v2.0.pdf

Giới thiệu

LeFei Sparrow V3 Pro là một mạch điều khiển bay (Flight Controller) tích hợp OSD cao cấp, được thiết kế cho máy bay RC FPV và drone. Sản phẩm tích hợp GPS, cân bằng gyro, đồng thời hỗ trợ nhiều giao thức receiver phổ biến như ELRS, PPM, SBUS và CRSF. Tài liệu hướng dẫn này cung cấp thông tin cần thiết để lắp đặt, vận hành và bảo trì Sparrow V3 Pro đúng cách, giúp đảm bảo hiệu năng tối ưu và an toàn khi sử dụng.

Thông số tính năng

• Model: Sparrow V3 Pro

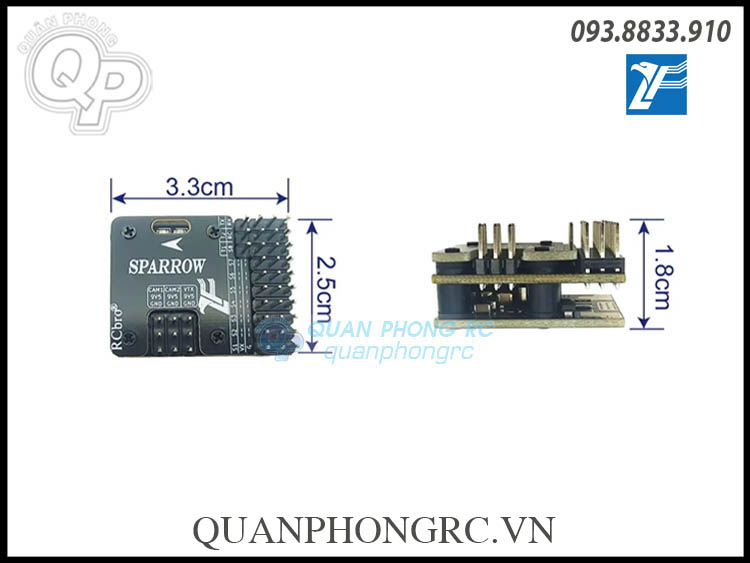

• Kích thước: 33 × 25 × 18 mm

• Trọng lượng: 16.5 g

• Nguồn vào: 2–6S

• Dòng tối đa: 80A

• BEC cho VTX/Camera: 9.5V / 2A (tích hợp)

• BEC: 5V / 4A (tích hợp)

• Giao thức dữ liệu: MAVLINK / CRSF

• Hỗ trợ receiver: PPM / SBUS / IBUS / ELRS

• Chế độ bay: Manual, Stabilization, Acro, AltHold, RTH, Fence, Loiter, Cruise

• Kênh output: S1–S8 (chức năng S4–S8 có thể tái sử dụng)

• Chế độ Master-Slave: 3+2 (hỗ trợ đồng thời 5 chế độ bay)

• Hỗ trợ 2 camera: Có

• OSD tùy chỉnh: Có (chỉ hỗ trợ Analog OSD)

• Hiển thị điện áp từng cell: Có

• Hiển thị nhiệt độ: Có

• Hiển thị ELRS RISS: Có

• Lưu log chuyến bay: Có

• Hỗ trợ hướng lắp đặt: Có

• Chất liệu: Vật liệu composite

• Độ tuổi khuyến nghị: 14+

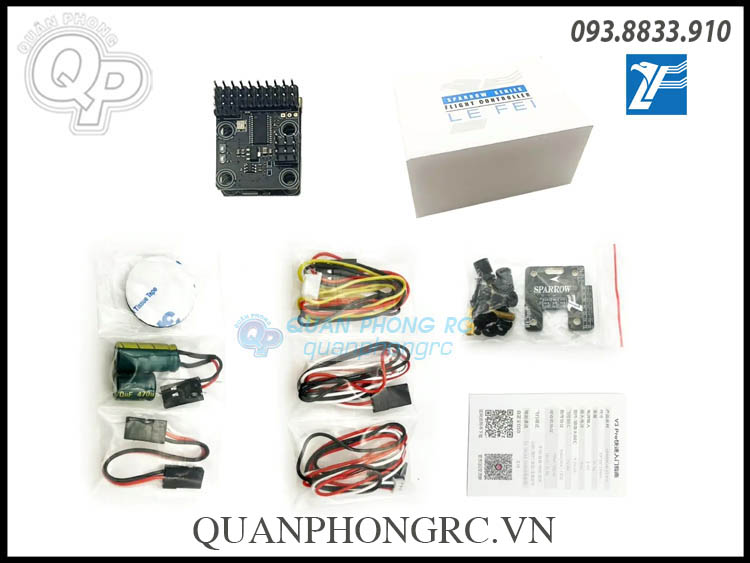

Bộ sản phẩm bao gồm

• Mạch Sparrow V3 Pro (FC)

• Bộ quản lý nguồn (PMU)

• Các dây servo

• Dây cấp nguồn (cần hàn)

• Bộ phụ kiện lắp đặt (ốc vít, đệm silicone, trụ đồng)

• Băng keo dán cố định

• Hướng dẫn nhanh / QR Code để xem tài liệu hướng dẫn điện tử

---------------------------------------------------------------------------------------

Introduction

The LeFei Sparrow V3 Pro is an advanced OSD Flight Controller designed for RC FPV airplanes and drones. It integrates GPS, gyro stabilization, and supports various receiver protocols including ELRS, PPM, SBUS, and CRSF. This manual provides essential information for the proper installation, operation, and maintenance of your Sparrow V3 Pro flight controller to ensure optimal performance and safety.

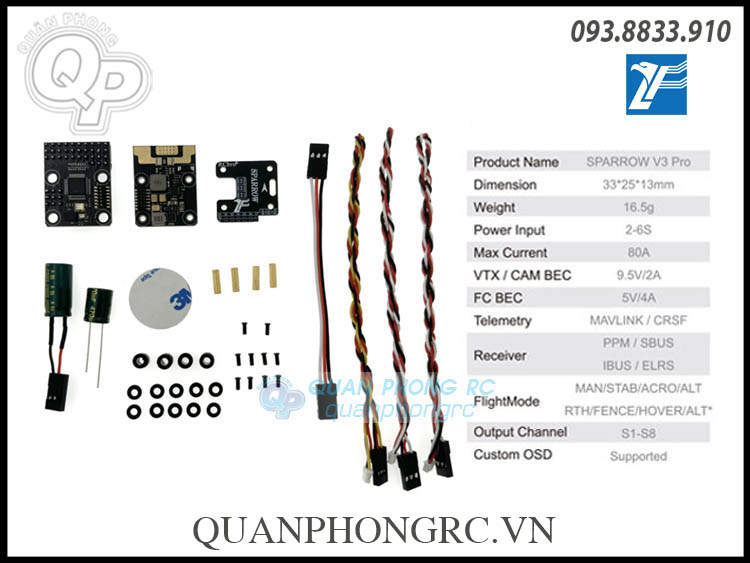

Feature Specification

Model Number： Sparrow V3 Pro
Dimensions： 33*25*18mm
Weight： 16.5g
Power Input： 2-6S
Maximum Current： 80A
VTX/Camera BEC： Internal 9.5V/2A
BEC： Internal 5V/4A
Data Protocol： MAVLINK / CRSF
Receiver Support： PPM/SBUS/IBUS/ELRS
Flight Modes： Manual, Stabilization, Acro, AltHold, RTH, Fence, Loiter, Cruise
Output Channels： S1-S8 (S4-S8 functionality reusable)
Master-slave Mode： 3+2 (Supports 5 flight modes simultaneously)
Dual Camera Support： Yes
Custom OSD： Support (Analog OSD only)
Single Section Voltage Display： Support
Temperature Display： Support
ELRS RISS Display： Support
Save Flight Records： Support
Installation Direction： Support
Material： Composite Material
Recommended Age： 14+ years

Package Contents

Sparrow V3 Pro Flight Controller (FC)

Power Management Unit (PMU)

Various servo cables

Power supply cable (requires welding)

Mounting hardware (screws, silicone grommets, copper standoffs)

Mounting tape

Quick Start Guide / QR Code for digital manual
