Mạch Cân Bằng LEFEI RCBro Sparrow V2 PRO Flight Controller (+U7 GPS)

Mạch Cân Bằng LEFEI RCBro Sparrow V2 PRO Flight Controller (+ U7 GPS)

User Manual: sparrow_v2_pro_manual_v1.4.pdf

Giới thiệu

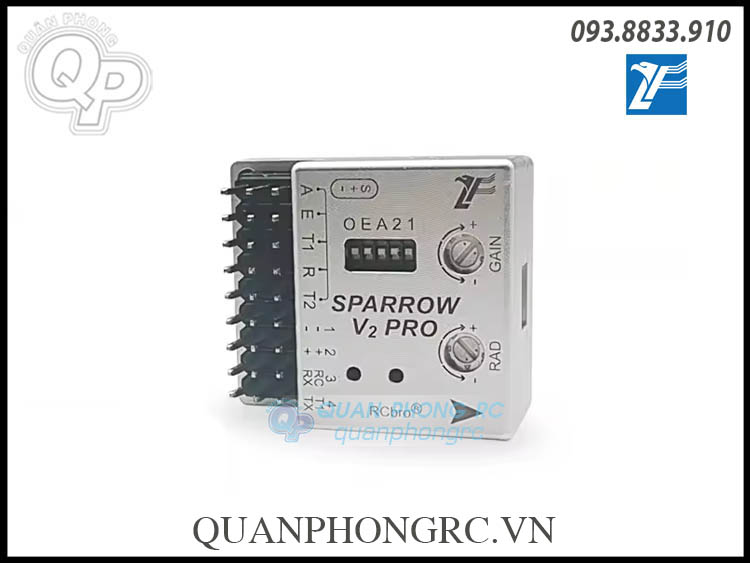

LEFEI Sparrow 2 Pro là một hệ thống điều khiển bay cánh bằng (fixed-wing) tiên tiến dành cho máy bay điều khiển từ xa. Sản phẩm tích hợp OSD kỹ thuật số (Digital OSD) và tương thích với các hệ thống truyền hình ảnh số phổ biến như DJI O3 Air Unit và Caddx Nebula. Với vỏ kim loại nâng cấp, thiết kế nhỏ gọn và giao diện dễ sử dụng, Sparrow 2 Pro phù hợp cho cả phi công giàu kinh nghiệm lẫn người mới muốn có một giải pháp cân bằng bay ổn định, linh hoạt và đáng tin cậy.

Tính năng nổi bật

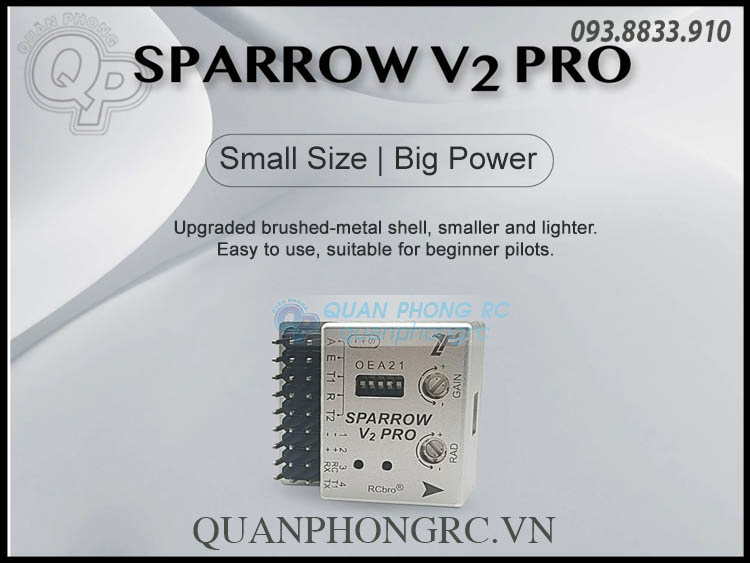

• Độ bền cao hơn: trang bị vỏ kim loại nâng cấp giúp bảo vệ tốt và tăng tuổi thọ.

• Nhỏ gọn & nhẹ: thiết kế tối ưu, dễ tích hợp vào nhiều mẫu máy bay cánh bằng.

• Thân thiện cho người mới: thao tác đơn giản, điều khiển trực quan, dễ làm quen.

• Nhiều chế độ bay: gồm Manual, Self-stabilization, Fixed Altitude, Return Home và Fixed Point (Circle).

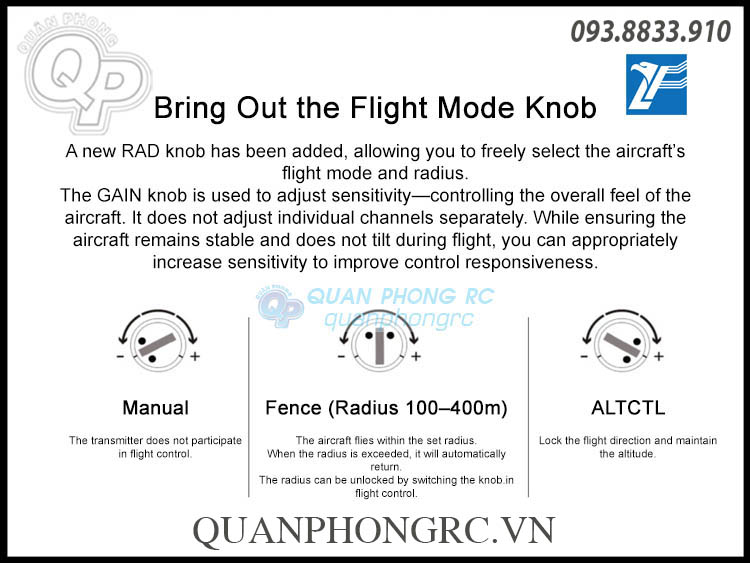

• Điều chỉnh độ nhạy: núm GAIN giúp tinh chỉnh độ nhạy điều khiển bay.

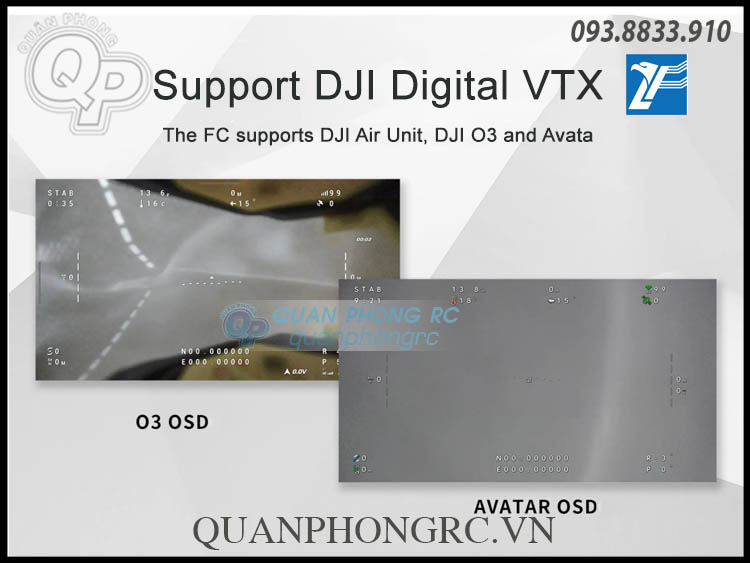

• Hỗ trợ Digital OSD: tích hợp mượt với DJI O3 Air Unit, Caddx Nebula và hệ thống truyền hình ảnh số AVATAR để hiển thị thông tin bay lên màn hình.

• Tương thích nhiều receiver: hỗ trợ các chuẩn PWM, PPM, IBUS, SBUS và ELRS.

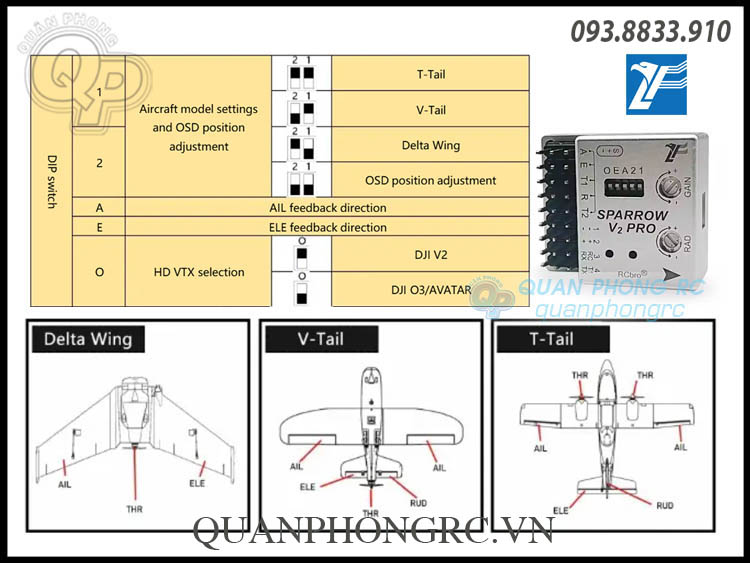

• Cấu hình nhiều kiểu cánh: công tắc DIP cho phép chọn nhanh cánh thường, V-tail, Delta wing.

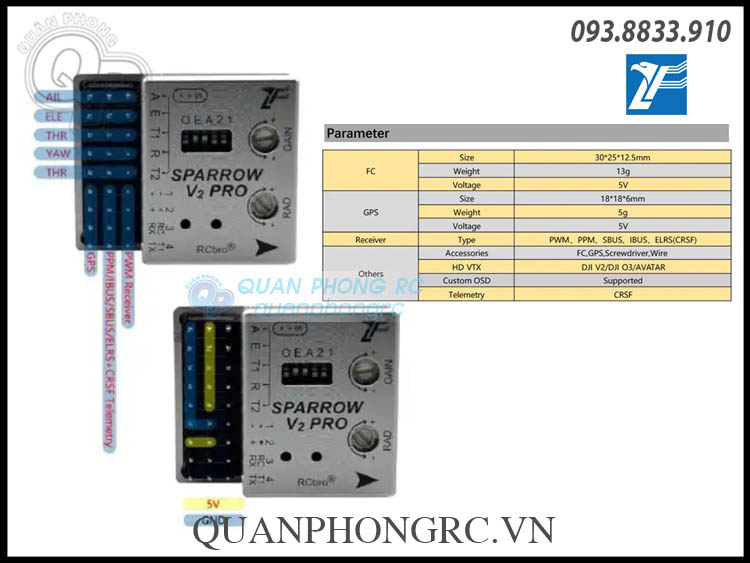

Chi tiết tính năng / Thông số

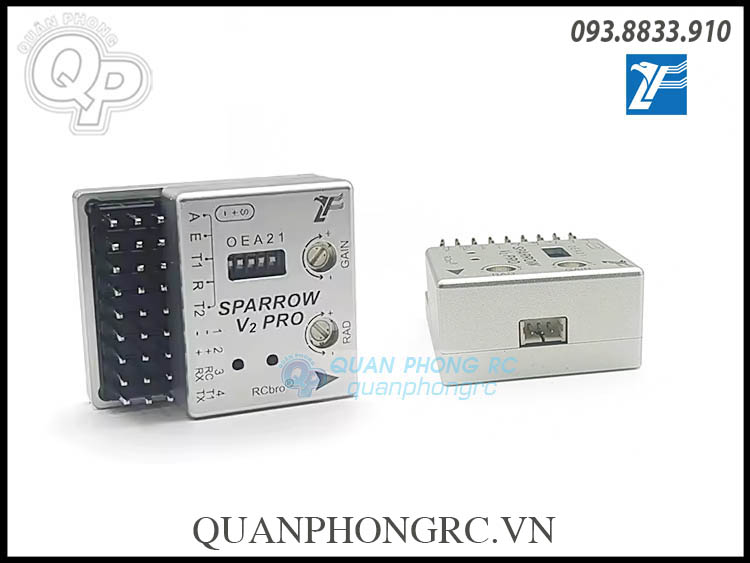

• Model: LEFEI Sparrow 2 Pro

• Chất liệu: Composite

• Kích thước (chân thẳng): 30 × 25 × 12.5 mm

• Trọng lượng: 13 g

• Nguồn cấp: 5V

• Chế độ bay: Manual, Self-stabilization, Fixed Altitude, Return Home, Fixed Point (Circle)

• Giao thức receiver: PWM, PPM, IBUS, SBUS, ELRS

• Truyền hình ảnh số: DJI V2, DJI O3, AVATA

• OSD tùy chỉnh: Có hỗ trợ

• Hướng lắp đặt: 2 hướng

• Số kênh: 5 (hỗ trợ aileron vi sai)

• Hiển thị RSSI: Có hỗ trợ

• Vật liệu vỏ: Kim loại

• Độ tuổi khuyến nghị: 14+

• Chứng nhận: CE

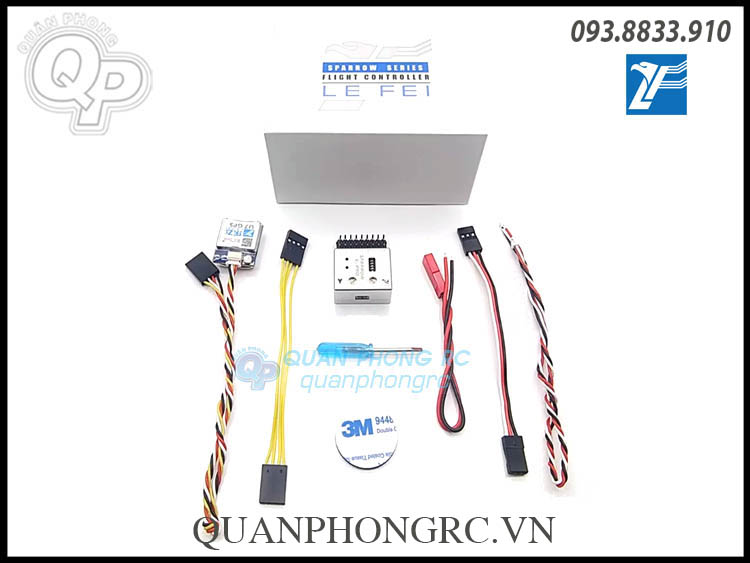

Bộ sản phẩm bao gồm

• Hộp Flight Controller dòng Sparrow

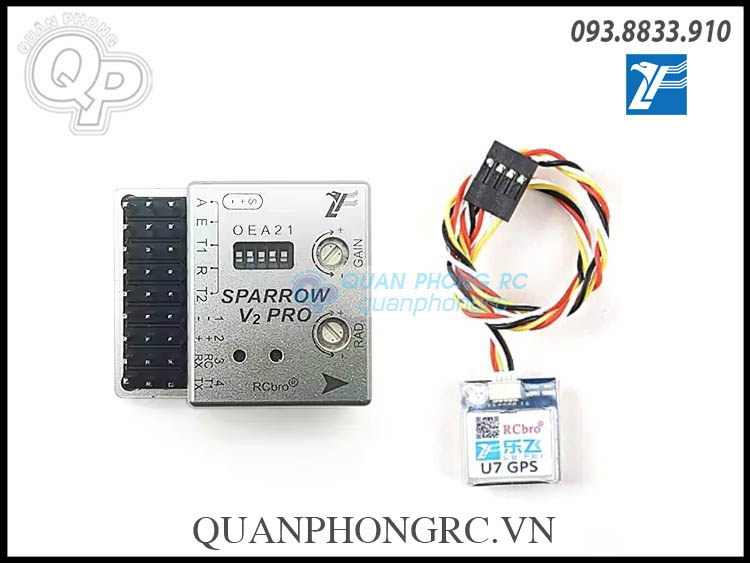

• Module GPS U7 kèm dây kết nối

• Dây kết nối receiver (4-pin → 4x1 pin)

• Mạch điều khiển LEFEI Sparrow 2 Pro

• Tua vít nhỏ

• Miếng dán 2 mặt 3M

• Dây nguồn (đỏ/đen, đầu JST)

• Dây nối servo (3-pin)

• 01 dây nối servo bổ sung (3-pin)

-----------------------------------------------------------------------------------------

Introduction

The LEFEI Sparrow 2 Pro is an advanced fixed-wing flight control system designed for remote-controlled aircraft. It features a digital On-Screen Display (OSD) and offers compatibility with popular digital video transmission systems such as DJI O3 Air Unit and Caddx Nebula. With its upgraded metal casing, compact design, and user-friendly interface, the Sparrow 2 Pro is suitable for both experienced pilots and beginners seeking reliable and versatile flight stabilization.

Key Features

• Enhanced Durability: Features an upgraded metal shell for improved protection and longevity.
• Compact and Lightweight: Designed to be small and light, making it easy to integrate into various fixed-wing models.
• Beginner-Friendly: Simple application and intuitive controls make it suitable for new pilots.
• Versatile Flight Modes: Includes Manual, Self-stabilization, Fixed Altitude, Return Home, and Fixed Point (Circle) modes.
• Adjustable Sensitivity: GAIN knob allows for fine-tuning of flight control sensitivity.
• Digital OSD Support: Seamlessly integrates with DJI O3 Air Unit, Caddx Nebula, and AVATAR digital video transmission systems for on-screen data display.
• Multiple Receiver Compatibility: Supports PWM, PPM, IBUS, SBUS, and ELRS receiver protocols.
• Configurable Wing Types: DIP switches allow easy selection between Normal, V-tail, and Delta wing configurations.

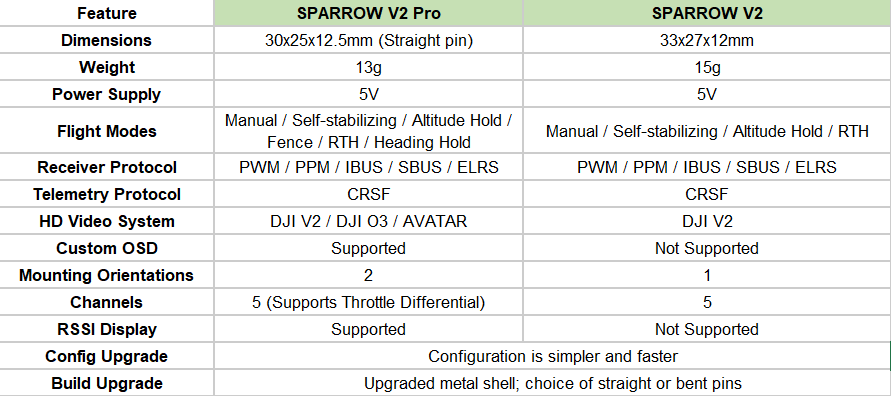

Feature Detail

Model Number： LEFEI Sparrow 2 Pro
Material： Composite Material
Dimensions (Straight Pin)： 30mm x 25mm x 12.5mm
Weight： 13g
Power Supply： 5V
Flight Modes： Manual, Self-stabilization, Fixed Altitude, Return Home, Fixed Point (Circle)
Receiver Protocols： PWM, PPM, IBUS, SBUS, ELRS
Digital Video Transmission： DJI V2, DJI O3, AVATA
Custom OSD： Supported
Installation Direction： 2 orientations
Number of Channels： 5 (supports differential ailerons)
RSSI Display： Supported
Shell Material： Metal
Recommended Age： 14+ years
Certification： CE

Package Contents

1. Sparrow Series Flight Controller Box
2. U7 GPS Module with Connection Cable
3. Receiver Connection Cable (4-pin to 4x1 pin)
4. LEFEI Sparrow 2 Pro Flight Controller Unit
5. Small Screwdriver
6. 3M Double-Sided Adhesive Pad
7. Power Cable (Red/Black, JST Connector)
8. Servo Extension Cable (3-pin)
9. Additional Servo Extension Cable (3-pin)
