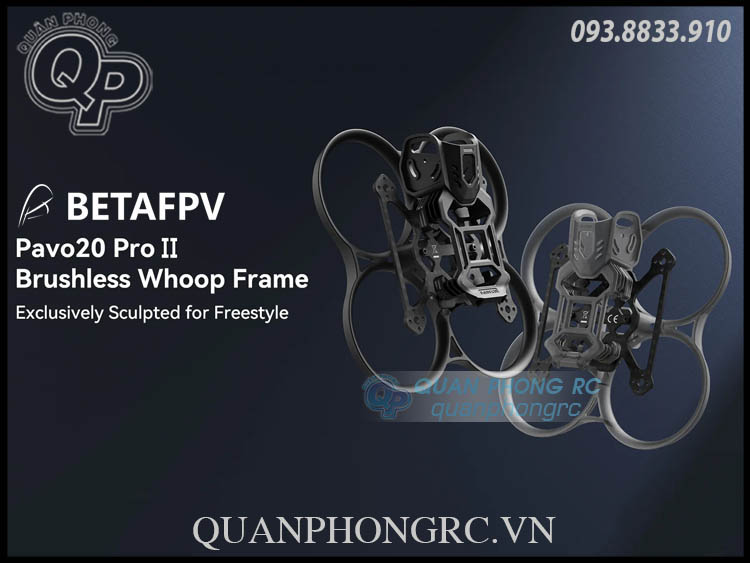

BETAFPV Pavo20 Pro II Brushless Whoop Frame Kit (w/ O4 Air Unit Pro Bracket)

BETAFPV Pavo20 Pro II Brushless Whoop Frame Kit (w/ O4 Air Unit Pro Bracket)

Khung Pavo20 Pro II Brushless Whoop được thiết kế riêng cho cinewhoop Pavo20 Pro II 2.2″, nay mở rộng khả năng tương thích với cả DJI O4 Air Unit và O4 Air Unit Pro thông qua tấm carbon mới. Hệ thống lắp ráp mang tính cách mạng được nâng cấp lên cấu hình 4 vít với đai ốc âm và kết cấu đỡ, giúp lắp ráp nhanh hơn, chắc chắn hơn với độ cứng vượt trội. Với trục cơ sở 93.9mm và ống duct whoop PA12 dày, chống va đập, khung này kết hợp độ bền và hiệu quả khí động học, mang lại mức tăng lực đẩy 8–11%. Khi kết hợp hoàn hảo với hệ thống động lực 3S mạnh mẽ, nó tạo ra sức mạnh vượt trội cho cả bay freestyle lẫn quay phim điện ảnh. Có hai màu: đen cổ điển và xám trong suốt.

Điểm mạnh:

- Lắp ráp dễ dàng: Giá đỡ ép phun liền khối và kết cấu đỡ cho phép lắp nhanh, ít dụng cụ, chỉ cần 4 vít—loại bỏ các điều chỉnh rườm rà.
Tương thích O4 & O4 Pro: Tấm carbon thiết kế lại tích hợp liền mạch cả O4 và O4 Pro, mang đến video HD ấn tượng và tính linh hoạt khi build.
- Ống duct PA12 bền bỉ: Kết cấu chống va đập với thiết kế tiết diện gia cường, tăng khả năng chịu lực và tuổi thọ.
- Tăng lực đẩy khí động học: Thiết kế luồng khí tối ưu mang lại mức tăng lực đẩy 8–11% so với khung không có duct.
- Giá đỡ O4 Air Unit Pro: Tấm bảo vệ camera, lỗ cố định kép và ngàm anten nghiêng 30° đảm bảo quay phim điện ảnh mượt mà.
- Thiết kế đệm cao su dòng Pavo: Hệ thống giảm rung độc quyền cho hình ảnh HD mượt, không rung giật ở mọi chế độ bay.
- Hệ thống cố định pin linh hoạt: Dây đai hở + rãnh giới hạn bên hông giữ pin cực kỳ chắc chắn, tương thích nhiều kích cỡ pin và chống xê dịch khi bay gắt.

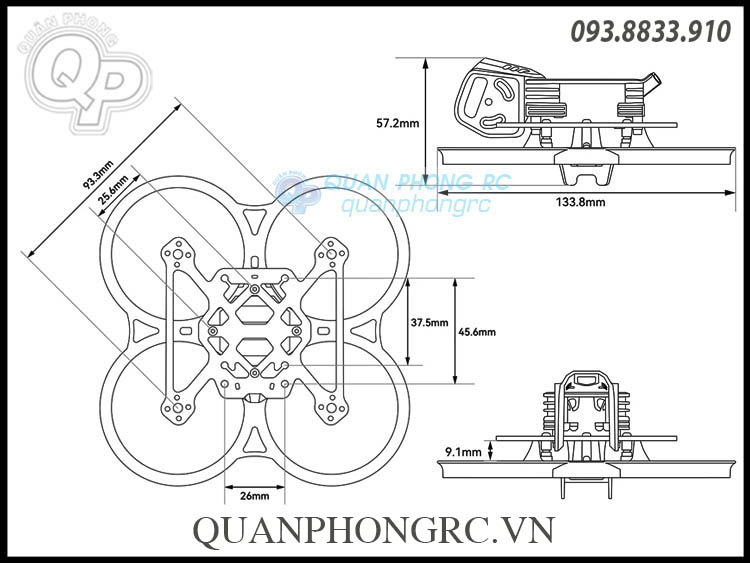

Thông số kỹ thuật:

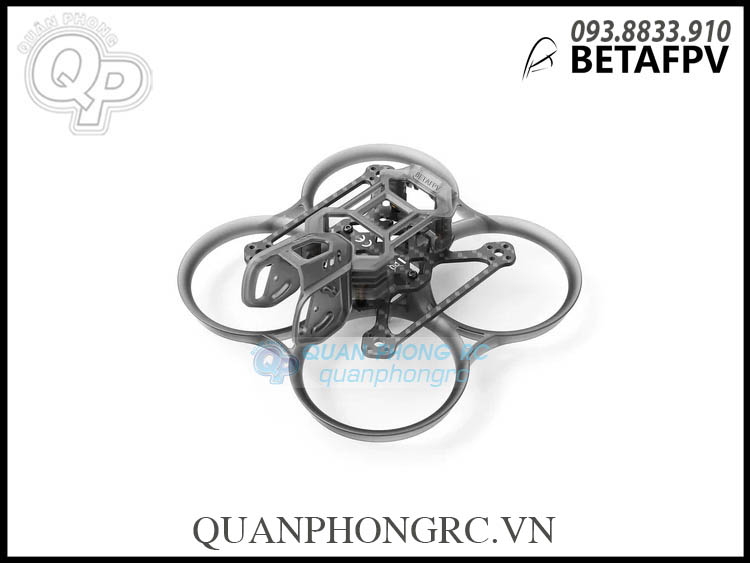

- Sản phẩm: Khung Pavo20 Pro II Brushless Whoop

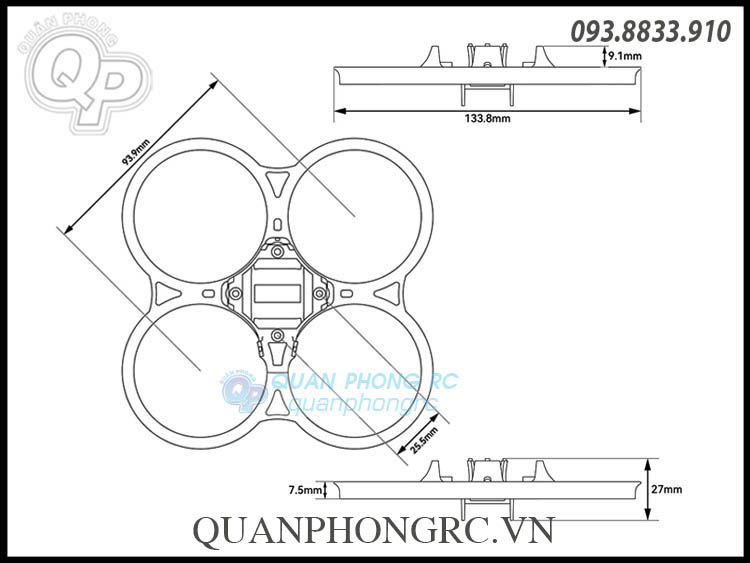

- Trục cơ sở: 93.9mm
- Vật liệu: PA12/PP
- Độ dày tấm trên: 2mm
- Trọng lượng khung: 35.7g (kèm giá đỡ O4 Air Unit Pro)
- Trọng lượng ống duct: 17.8g
- Màu sắc: Đen / Xám trong suốt
- Khoảng cách lắp camera: 20mm
- Kích thước lỗ lắp FC: 26×26mm
- Kích thước lỗ lắp động cơ: 4-M2-φ9mm
- Độ rộng khe pin: 20mm
- Kính lọc camera: Hỗ trợ

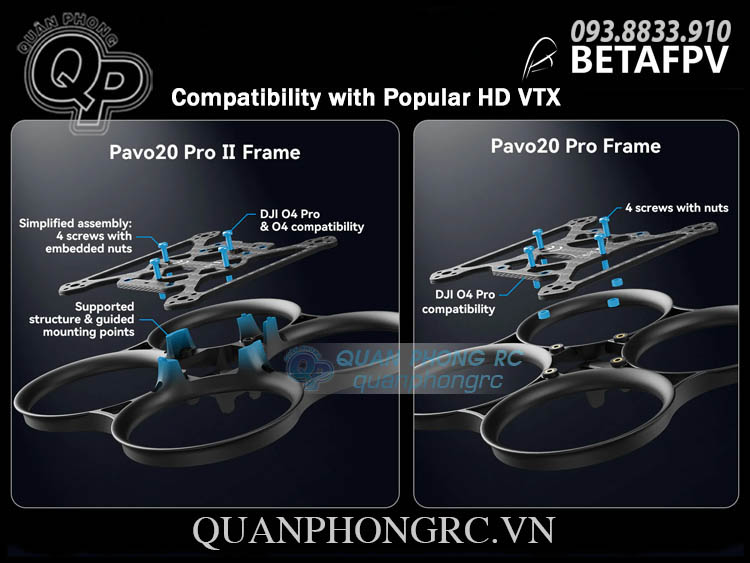

Khả năng tương thích với các HD VTX phổ biến

Với trục cơ sở 93.9mm chắc chắn và ống duct PA12 dày, chống va đập, khung Pavo20 Pro II được thiết kế nhằm mang lại độ bền cao và khả năng linh hoạt vượt trội. Hệ thống lắp ráp mang tính cách mạng sử dụng đai ốc âm và chỉ cần bốn vít để cố định chắc chắn, chống va đập—giúp quá trình build nhanh hơn và đáng tin cậy hơn bao giờ hết. Công nghệ ép phun tiên tiến kết hợp kết cấu đỡ cùng ba điểm dẫn hướng lắp đặt, đảm bảo căn chỉnh tấm carbon chính xác và loại bỏ hoàn toàn độ flex, tạo nên một nền tảng cực kỳ cứng cáp và ổn định.

So sánh khung Pavo20 Pro II Brushless Whoop

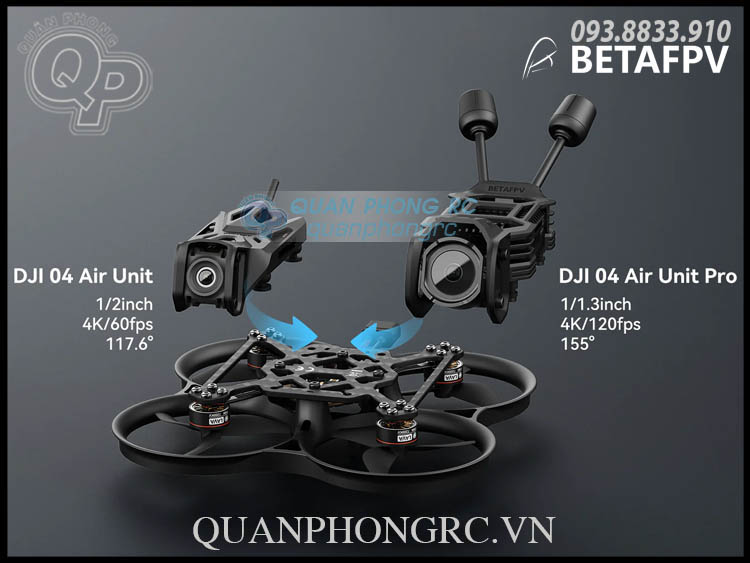

Tấm carbon thiết kế mới mở rộng khả năng tương thích, hỗ trợ liền mạch cả DJI O4 Air Unit Pro và DJI O4 Air Unit, giúp cấu hình sẵn sàng cho tương lai với chất lượng hình ảnh HD ấn tượng. Với các thông số PID được tinh chỉnh sẵn và tối ưu cho cả hai hệ O4, việc đạt hiệu năng cao nhất trở nên vô cùng dễ dàng—chỉ cần chọn cấu hình thông qua OSD và bay với độ chính xác cùng sự tự tin.

Khả năng tương thích O4 Pro và O4 của quadcopter Pavo20 Pro II Brushless Whoop

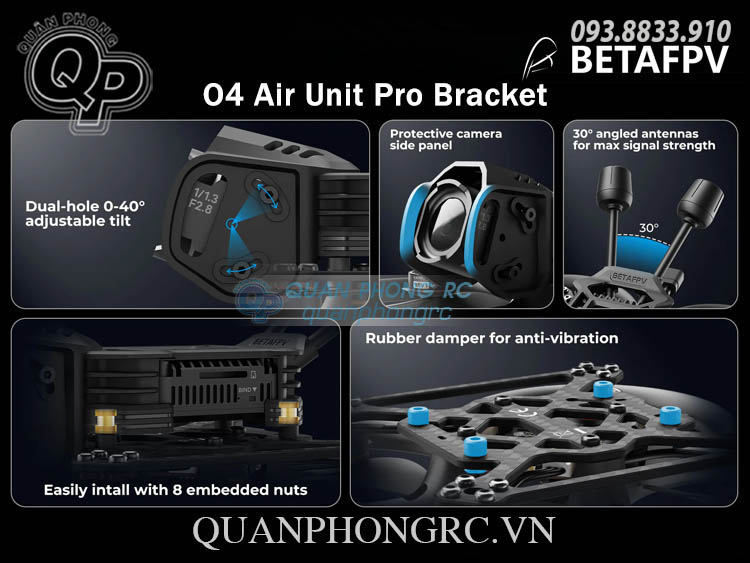

Giá đỡ O4 Air Unit Pro
Pavo20 Pro II tích hợp giá đỡ O4 Air Unit Pro tiên tiến, được thiết kế để mang lại hình ảnh HD cực kỳ ổn định và mượt mà, đồng thời đơn giản hóa quá trình lắp ráp. Giá đỡ được trang bị tấm bảo vệ cạnh camera gia cường để bảo vệ tối đa, cùng lỗ cố định kép giúp tối ưu tâm xoay của camera, cho phép điều chỉnh góc nghiêng mượt từ 0–40° và vẫn sử dụng được kính lọc ND mà không bị che khuất, ngay cả khi quay góc rộng. Ngàm anten nghiêng 30° đảm bảo cường độ tín hiệu tối ưu, trong khi thiết kế lắp đặt không cần dụng cụ cho phép thay anten nhanh chóng. Được cố định chắc chắn chỉ với 8 vít ren nửa, giá đỡ giúp loại bỏ sự rườm rà khi lắp ráp và nâng cao hiệu quả chống rung.

Giá đỡ O4 Pro của quadcopter Pavo20 Pro II Brushless Whoop

Câu hỏi thường gặp (FAQ)
Khung Pavo20 Pro II và tấm carbon có tương thích với phiên bản trước không?

Tương thích với phiên bản trước?

Pavo20 Pro II Carbon Plate: Không khuyến nghị. Do sự khác biệt nhỏ về trục cơ sở, việc sử dụng tấm carbon Pavo20 Pro II với ống duct của phiên bản trước có thể khiến cánh quạt chạm vào ống duct trong quá trình bay.

Pavo20 Pro II Whoop Duct: Không.

Linh kiện khuyến nghị

Quadcopter: Pavo20 Pro II Brushless Whoop Quadcopter
FC & ESC: F4 2–3S 20A AIO FC
Motor: Động cơ không chổi than LAVA Series 1104 7200KV
Propellers: Cánh Gemfan 2218 3 lá (trục 1.5mm)
Battery: Pin LAVA 3S 450mAh 75C, Pin LAVA 3S 550mAh 75C
Filter: Kính lọc ND cho camera DJI O4 Pro
VTX Bracket: Giá đỡ O4 Air Unit Pro, giá đỡ O4 Air Unit
VTX: DJI O4 Air Unit Pro, DJI O4 Air Unit

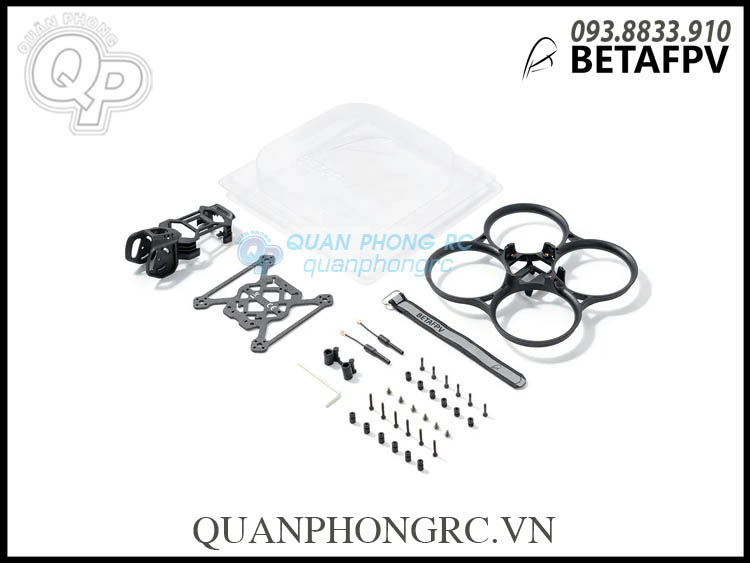

Bộ sản phẩm
Khung Pavo20 Pro II Brushless Whoop (phiên bản khung O4 Air Unit Pro)

1 * Tấm trên Pavo20 Pro II
1 * Ống duct Pavo20 II
1 * Giá đỡ O4 Air Unit Pro
6 * Bi cao su giảm chấn cho Flight Controller (8mm)
6 * Bi cao su giảm chấn cho giá đỡ O4 Air Unit Pro (6.6mm)
6 * Vít M2*10
6 * Vít M2*4
6 * Vít M2*14
1 * Dây đai pin 130mm
2 * Anten 5.8g
1 * Ngàm anten VTX 5.8G
1 * Tua vít lục giác H1.5

---------------------------------------------------------------------------------------------

The Pavo20 Pro II Brushless Whoop Frame is tailored for the 2.2″ Pavo20 Pro II cinewhoop, now offering expanded compatibility with both DJI O4 Air Unit and O4 Air Unit Pro through its new carbon plate. Its revolutionary assembly system upgrades to a 4-screw configuration with embedded nuts and supported structure, enabling quicker, more secure builds with exceptional rigidity. Designed with a 93.9mm wheelbase and constructed from crash-proof PA12 thickened whoop ducts, this frame combines durability with aerodynamic efficiency, delivering an 8-11% thrust boost. Perfectly paired with a robust 3S propulsion system, it generates unparalleled power for freestyle and cinematic flights. Available in classic black and transparent grey.

Bullet Points

• Hassle-Free Assembly: An integrated injection-molded bracket and supported structure enable a quick, tool-light build secured with just 4 screws—eliminating tedious adjustments.
• O4 & O4 Pro Compatibility: A redesigned carbon plate seamlessly integrates both O4 and O4 Pro for stunning HD footage and build versatility.
• Durable PA12 Whoop Duct: Featuring a crash-proof construction with a reinforced cross-section design for superior impact resistance and longevity.
• Aerodynamic Thrust Boost: Engineered airflow dynamics deliver an 8–11% thrust increase compared to ductless designs.

• O4 Air Unit Pro Bracket: Camera protection panel, dual fixing holes and 30° angled antenna mounts gurantee smooth cinematic shooting.
• Pavo Series Rubber Damper Design: Proprietary vibration-damping system guarantees buttery-smooth, jitter-free HD footage in all flight modes.
• Versatile Battery Mounting System: Open-ended strap + side-limitation slot ensures a rock-solid battery grip, accommodating a wide range of battery sizes while preventing shifts during hard maneuvers.

Specifications

• Item: Pavo20 Pro II Brushless Whoop Frame
• Wheelbase: 93.9mm
• Material: PA12/PP

• Top Plate Thickness: 2mm
• Frame Weight: 35.7g (With O4 Air Unit Pro Bracket)
• Whoop Duct Weight: 17.8g

• Color: Black/Transparent Grey

• Camera Mounting Spacing: 20mm
• FC Mounting Hole Size: 26×26mm
• Motor Mounting Hole Size: 4-M2-φ9mm
• Battery Slot Width: 20mm
• Camera Filter: Supported


Compatibility with Popular HD VTX

With a robust 93.9mm wheelbase and crash-proof PA12 thickened whoop ducts, the Pavo20 Pro II Frame is engineered for resilience and agility. Its revolutionary assembly system features embedded nuts and requires only four screws for a secure, crash-resistant lock—making building faster and more reliable than ever. Advanced injection molding combines a supported structure with three guided mounting points, guaranteeing perfect carbon plate alignment and eliminating flex for an incredibly rigid, stable platform.

The newly designed carbon plate expands compatibility to seamlessly support both the DJI O4 Air Unit Pro and DJI O4 Air Unit, future-proofing your setup for stunning HD footage. With pre-tuned PID parameters optimized for both O4 systems, achieving peak performance is effortless—simply select your configuration via the OSD and fly with precision and confidence.

O4 Air Unit Pro Bracket

The Pavo20 Pro II integrates the advanced O4 Air Unit Pro Bracket, engineered to deliver exceptionally stable, smooth HD footage while streamlining your building experience. It features a reinforced camera side panel for maximum protection and dual fixing holes that optimize the camera's center of rotation, enabling smooth 0-40° tilt adjustments and providing unobstructed ND filter access even in wide-angle scenarios. The 30° angled antenna mounts ensure optimal signal strength, while tool-free installation allows for quick antenna swaps. Securely assembled with just 8 half-thread screws, the bracket eliminates tedious assembly while enhancing anti-vibration performance.

FAQ

Is the Pavo20 Pro II frame and carbon plate compatible with the previous version?

Pavo20 Pro II Carbon Plate: Not recommended. Due to a slight wheelbase difference, using the Pavo20 Pro II carbon plate with the previous whoop duct may cause the propellers to contact the duct during flight.

Pavo20 Pro II Whoop Duct: No

Recommended Parts

• Quadcopter: Pavo20 Pro II Brushless Whoop Quadcopter

• FC & ESC: F4 2-3S 20A AIO FC

• Motor: LAVA Series 1104 7200KV Brushless Motors

• Propellers: Gemfan 2218 3-Blade Propellers (1.5mm Shaft)

• Battery: LAVA 3S 450mAh 75C Battery, LAVA 3S 550mAh 75C Battery

• Filter: ND Filter for DJI O4 Pro Camera

• VTX Bracket: O4 Air Unit Pro Bracket, O4 Air Unit Bracket

• VTX: DJI O4 Air Unit Pro, O4 Air Unit

Package
